耐力赛竞技卡丁车钢管车架结构设计

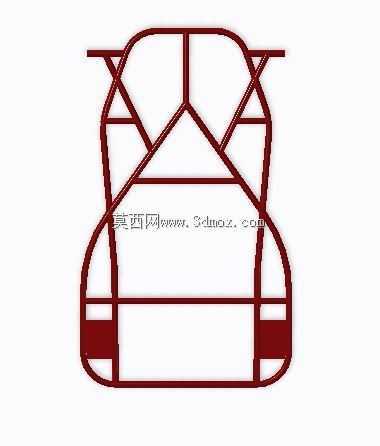

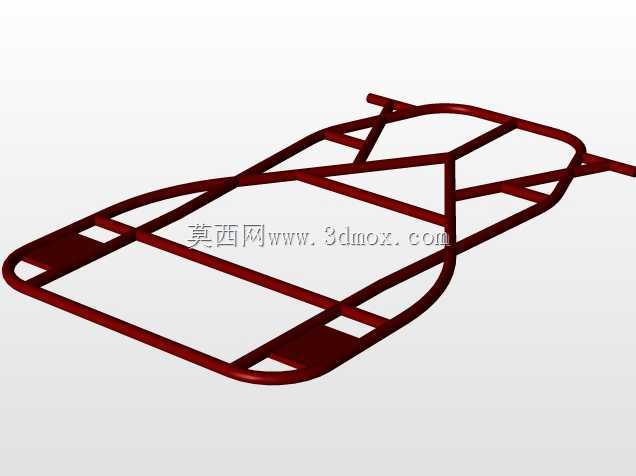

　　这套卡丁车钢管车架结构，核心面向场地耐力类卡丁车赛事的使用需求，区别于普通娱乐级卡丁车的车架设计，整体围绕长时间高负荷竞技场景做结构优化。从实际赛事应用来看，耐力赛卡丁车需要连续数小时承受赛道颠簸带来的交变载荷，过弯时的侧向加速度、急加减速时的纵向冲击都会持续作用在车架主体上，因此整个车架的管材排布没有采用常规娱乐车的简单矩形框架结构，而是在驾驶舱周边、前部防撞区、后部动力安装区都做了三角形桁架结构补强，利用三角形结构的力学稳定性，在不额外增加过多管材重量的前提下，大幅提升整体抗扭刚度。

　　从功能特性上看，车架前部的弧形管结构一方面预留了前转向机构、前防撞缓冲块的安装空间，弧形轮廓能在发生正面碰撞时通过管材的塑性变形吸收部分冲击能量，避免冲击力直接传递到驾驶舱；两侧的侧边防撞管采用双层横管设计，刚好对应赛事规则要求的侧面防护高度，既能够在车辆发生侧滑碰撞时保护驾驶员腿部空间，也为侧包围、脚踏组件提供了安装点位。驾驶舱区域的管材弯折角度完全贴合人体工程学坐姿，预留了座椅安装、安全带固定点的焊接位置，四点式安全带的安装锚点都直接布置在主受力管材上，避免受力时出现锚点脱落的风险。

　　设计思路上，整个车架的管材连接节点都避开了应力集中的直角对接，所有交汇管材都采用相贯线切割后满焊的处理方式，主承重管材采用统一规格的高强度无缝钢管，辅助补强管根据受力大小调整管径，在保证整体刚度满足赛事要求的前提下，尽可能控制车架整体重量，毕竟耐力赛中整车重量直接影响圈速稳定性与轮胎、动力系统的损耗速度。车架后部的结构专门预留了动力单元、后轴、制动系统的安装边界，后轴安装座的同轴度公差在建模阶段就做了严格约束，避免后期装配出现偏磨问题；后部上方的交叉补强管，主要用来抵消动力输出时带来的车架扭转形变，让后轮的抓地力表现更稳定，长距离行驶时不会因为车架持续形变出现操控特性漂移。

　　从安装边界来看，车架整体宽度控制在常规竞技卡丁车的赛事规则限制范围内，前部轮距、后部轮距的安装点位都预留了可调节空间，能够根据不同赛道的特性调整轮距参数；车架底部的平直段预留了底板安装的固定孔位，底板安装后完全覆盖车架下部区域，避免行驶中卷起的碎石、杂物卷入传动或转向机构。前部的转向立柱安装位做了角度限位设计，匹配转向机的行程后不会出现转向过度打满导致轮胎蹭车架的问题，所有外接组件的安装点位都在建模阶段做了干涉检查，装配时不需要额外对管材进行切割修改，能够直接对应常规竞技卡丁车的通用改装配件，适配不同排量的动力单元安装需求，不管是练习用的低功率动力还是赛事用的高功率动力，这套车架的结构强度都能满足长时间连续运行的载荷要求。
