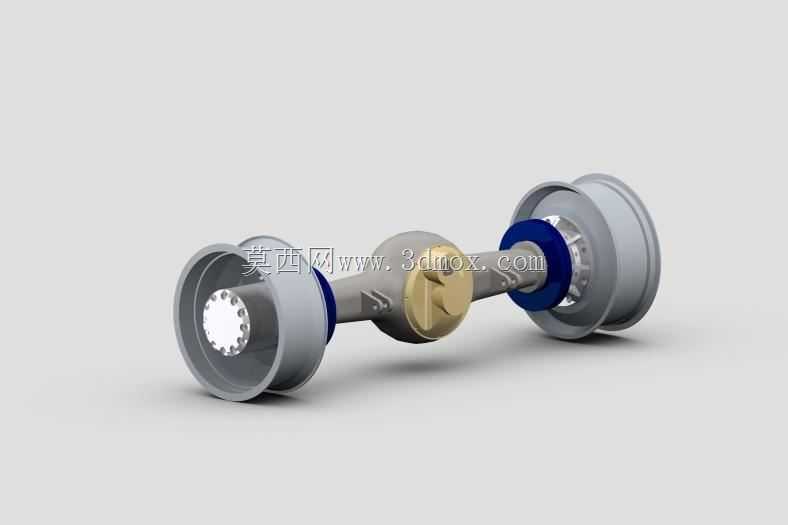

商用车驱动后桥承载传动结构总成

　　在商用车底盘的整体布局中，驱动后桥是衔接动力输出端与行走机构的核心承载部件，日常工况下需要同时承担整车满载时的垂直载荷、行驶过程中路面传递的纵向冲击与侧向力，还要把传动轴传递来的扭矩经过减速增扭后分配给两侧车轮，保证车辆在不同附着力路面下的行驶稳定性。这套后桥结构的设计首先围绕承载需求展开，桥壳部分采用整体式成型思路，两侧的轮毂安装位预留了标准的轴承配合轴颈，轴颈的同轴度公差控制在0.05mm以内，避免车轮运转时出现偏摆抖动；中间的桥包位置集成了差速器安装腔，腔体内壁预留了差速器轴承座的定位止口，止口端面与桥壳轴线的垂直度公差严格控制，保证主减速齿轮的啮合间隙处于合理区间，减少重载工况下的齿轮磨损与传动异响。从安装边界来看，

　　两侧轮端的连接法兰采用圆周均布的螺栓孔设计，孔位分布匹配常规商用车钢制轮毂的安装尺寸，不需要额外转接结构就可以直接装配标准规格的车轮；桥壳上方预留了钢板弹簧的安装座面，座面加工有定位销孔，能够和底盘悬架的钢板弹簧组件精准定位，安装座的间距匹配主流商用车的车架宽度参数，在整车总装环节可以直接完成对位装配，不需要额外做适配性修改。差速器部分的十字轴与行星齿轮结构做了等强度优化，行星齿轮的球面垫片厚度经过匹配计算，在车辆转弯时能够顺畅实现两侧车轮的差速转动，避免轮胎出现异常拖磨；半轴采用全浮式设计，半轴法兰与轮端轮毂通过螺栓紧固，日常行驶中半轴只承担传递扭矩的作用，不承受车身载荷带来的弯曲应力，即便半轴出现故障，

　　也可以在不拆解轮端轴承的情况下完成更换，大幅降低售后维护的操作难度。桥包的润滑油道设计覆盖了主减速齿轮、差速器齿轮、两侧轴承的所有润滑点位，车辆行驶过程中齿轮飞溅的润滑油可以顺着油道进入各个配合面，保证长时间重载运转时各个摩擦副都能得到有效润滑，减少部件的早期磨损。两侧的轮毂轴承采用双列圆锥滚子轴承配对结构，轴承预紧度可以通过轴端的锁紧螺母调整，既能够承受径向载荷，也可以承受车辆转向、侧倾时产生的轴向载荷，保证轮端的支撑刚度。整个后桥总成的外形轮廓在设计时就考虑了整车布置的空间需求，桥包的最小离地间隙满足非铺装路面的通过性要求，不会因为桥包位置过低出现行驶中磕碰路面障碍物的问题；桥壳两侧的过渡圆弧做了应力释放处理，在承受冲击载荷时不会在应力集中位置出现桥壳开裂的问题，满足商用车高负载、长里程的使用需求。
