小型越野机器人防滑合金车轮结构设计

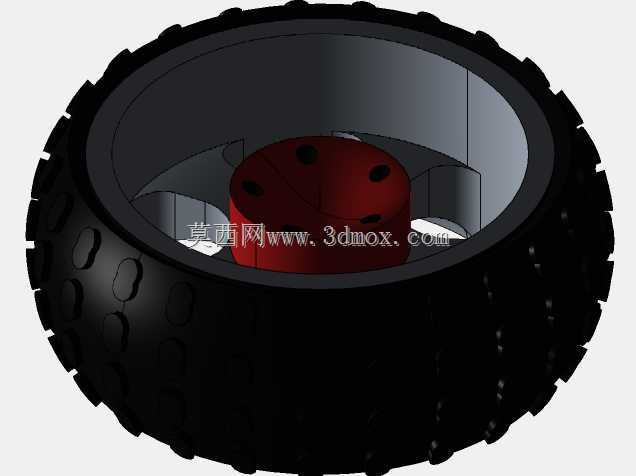

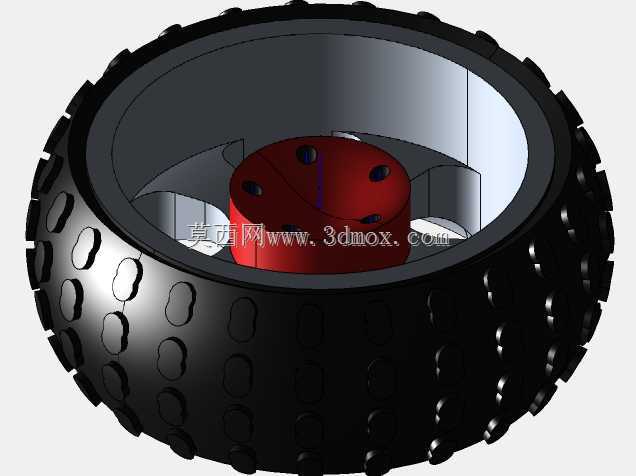

　　这款轮组主要面向小型地面移动作业平台设计，常见应用场景涵盖室内巡检机器人、小型户外探测设备、教学竞赛类移动机器人以及轻型仓储转运AGV的行走端配套。区别于普通民用代步车轮组，该结构在设计时优先考虑了复杂非铺装路面的通过性，轮胎外表面排布的块状凸起胎纹，能够在碎石、草地、轻度泥泞路面提供足够的抓地力，避免轮组空转打滑，同时胎纹的深度控制在合理区间，不会在平整硬质路面产生过大的滚动阻力，兼顾不同路况下的行走效率。轮毂部分采用一体化合金结构设计，中心的轮毂座预留了标准的驱动轴安装孔位，孔位周边均匀分布的连接孔可直接与驱动电机输出法兰、轮轴轴承座完成刚性固定，安装边界适配市面上多数小型直流减速电机、伺服舵机的输出轴尺寸，

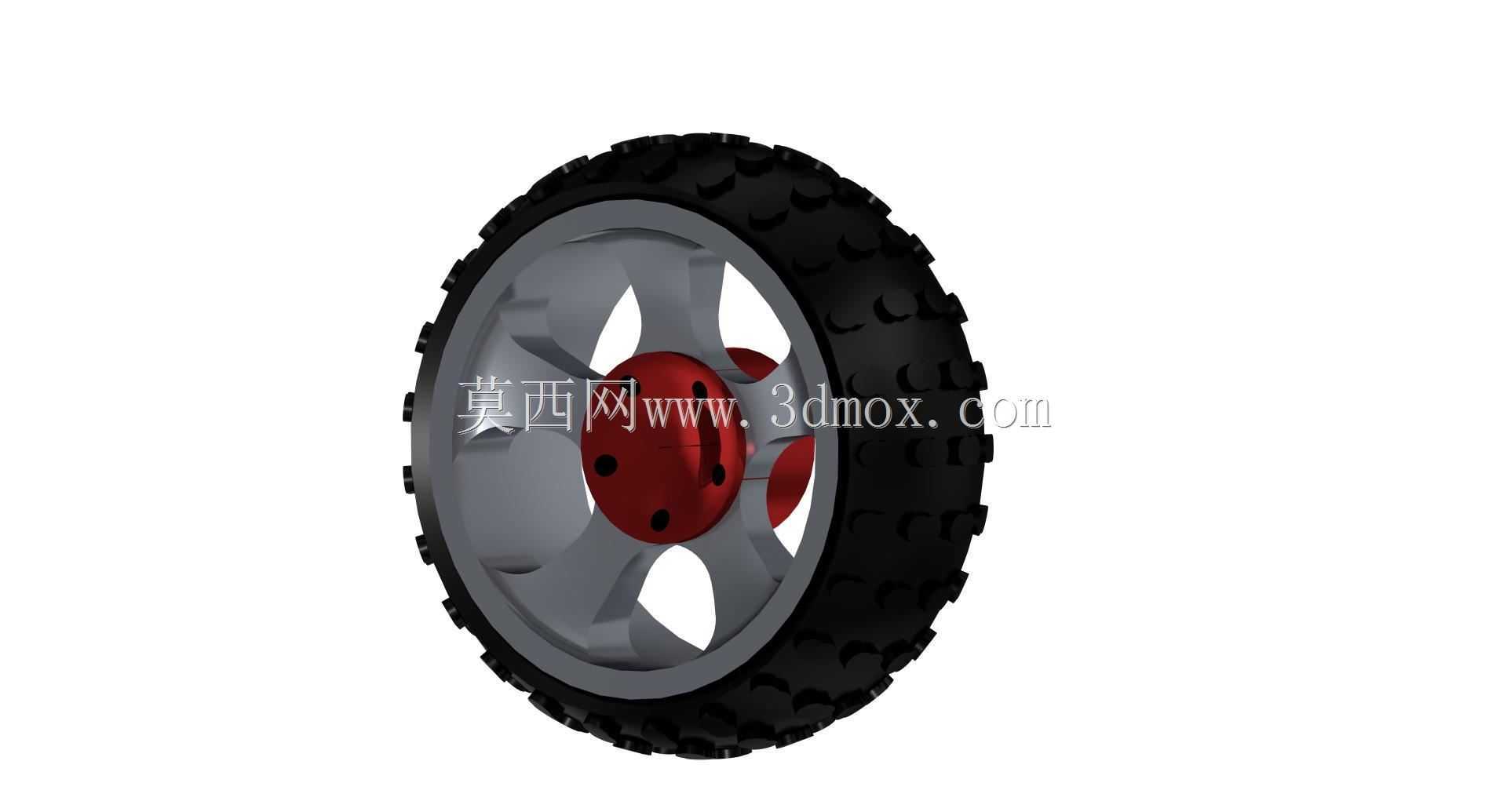

　　无需额外定制转接件即可完成装配。轮辋与中心轮毂座之间采用辐条式支撑结构，在保证整体结构强度的前提下尽可能降低轮组自重，减少驱动端的负载损耗，同时辐条之间的镂空区域可以为走线、内置轮毂编码器预留足够空间，适配带速度反馈的闭环驱动方案。轮胎与轮辋的配合采用过盈卡接结构，装配时无需额外粘接剂即可完成固定，后期维护更换轮胎时可直接拆卸，降低运维成本。设计过程中采用环形弯曲成型思路构建轮胎胎体曲面，保证胎面各位置的厚度均匀一致，避免因壁厚不均导致的轮组动平衡偏差，减少高速行走时的抖动问题。轮组的整体径向尺寸控制在小型移动设备的常规适配区间，宽度尺寸兼顾支撑稳定性与转向灵活性，不会因过宽导致转向阻力过大，也不会因过窄在软质路面出现陷轮问题。

　　轮毂中心的安装孔同轴度公差控制在较高精度等级，装配后可保证轮组转动时的径向跳动量处于合理范围，延长驱动端轴承的使用寿命，同时降低行走过程中的噪音。胎面的橡胶材质模拟结构预留了邵氏硬度的选型参考区间，可根据实际使用场景的路面特性调整材质硬度，在光滑室内地面可选用偏软材质提升静音效果，在户外粗糙路面可选用偏硬材质提升耐磨性能。
