减压阀双通路阀座法兰安装结构

　　该阀座属于减压类管路阀门内部的承载与导流零件，主要面向压缩空气、工业给水、低压流体输送以及小型工艺管线中的压力调节装置。实际装配时，它位于阀体下部与执行调节组件之间，既承担上部阀芯、弹簧或膜片机构的定位支撑，也通过底部法兰把整个调节单元固定到管路基座或设备面板上。对于需要两路并行取压、旁通导流或者双接口输出的减压结构，这种双立管形式能够减少外接弯头和转接块，使阀内流道更紧凑。

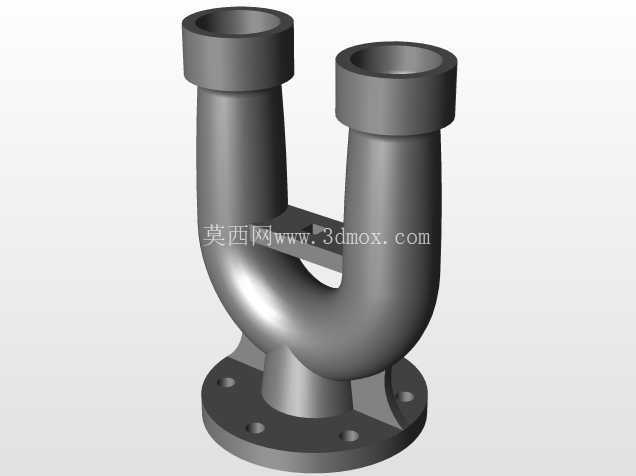

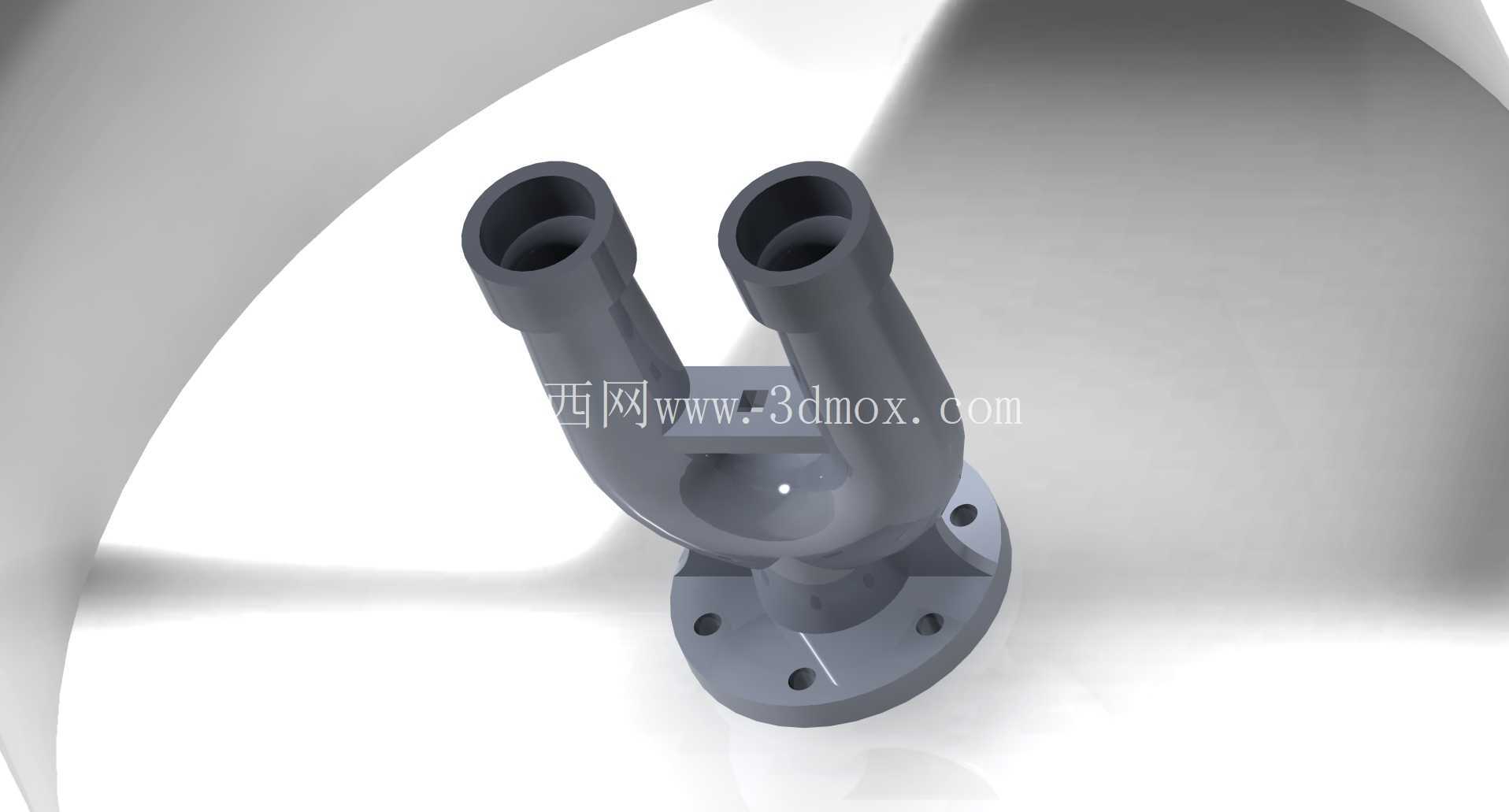

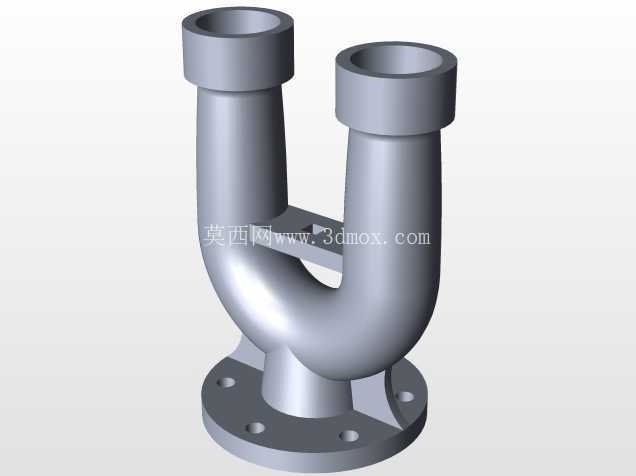

　　从结构上看，模型底部采用圆形法兰盘，盘面上沿周向布置多个安装孔，孔位围绕中心轴线均匀分布，便于使用螺栓进行周向锁紧。法兰中心向上延伸出过渡锥台和主体座体，主体上方分出两根近似平行的管状接口，管口保留中空通道，通道方向与安装基面形成稳定高度。双管之间通过下部弧形座体连接，座体内部承担汇流、分流或支撑阀芯组件的作用。该布置在有限安装空间内兼顾了管路接入方向和检修操作空间，两根立管可分别对接不同流路，也可作为平衡通路使用。

　　设计思路上，阀座首先要保证密封面和安装基准的同轴关系。底部法兰端面承担贴合密封，中心过渡段需要与阀芯运动轴线保持一致，否则长期受压后容易出现偏磨、卡滞或密封不严。模型中法兰到立管的过渡采用圆滑加厚结构，可降低根部应力集中；立管壁厚在满足流道孔径的前提下保留足够刚性，避免螺纹连接或压套装配时产生变形。双管外侧与座体连接处形成加强区域，适合承受管路振动、装配预紧力以及介质压力波动。

　　外形尺寸方面，该零件的占用边界由底部法兰直径、双管中心距和整体高度共同决定。安装时需重点核对法兰螺栓孔分布圆、孔径数量、法兰厚度以及立管外径和内孔直径；高度方向还要预留上部阀盖、调节螺钉或膜片组件的装配空间。双管顶部接口周围应保留扳手或快装接头操作距离，侧向则需避免与邻近管道、支架发生干涉。若用于承压工况，法兰端面可加工密封槽或配合垫片，立管端部可根据工艺需求改为外螺纹、卡套、焊接或快接结构。

　　在设备运行中，阀座不仅是简单连接件，更是决定减压阀稳定性的基础部件。流体经下部或侧部通路进入后，通过座体内部通道分配至双立管，阀芯启闭过程中产生的载荷最终传递到法兰安装面。合理的圆角、壁厚和孔位布局能够提高抗疲劳能力，也便于铸件或机加工件成型。维护时，拆下法兰紧固件即可将上部调节总成整体取出，方便检查密封面、弹簧和阀芯磨损情况。对于结构设计人员而言，该模型可作为双通路减压阀、稳压阀组或紧凑型流体控制单元的基础阀座参考，用于校核安装边界、流道布置以及阀体内零件的空间配合。
