Muncaster蒸汽机曲轴总成结构设计

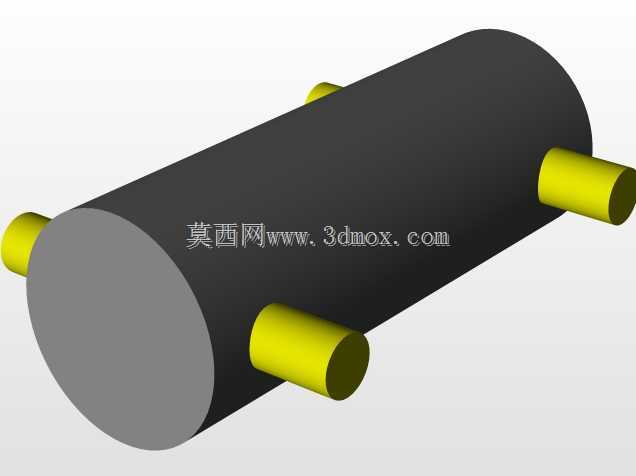

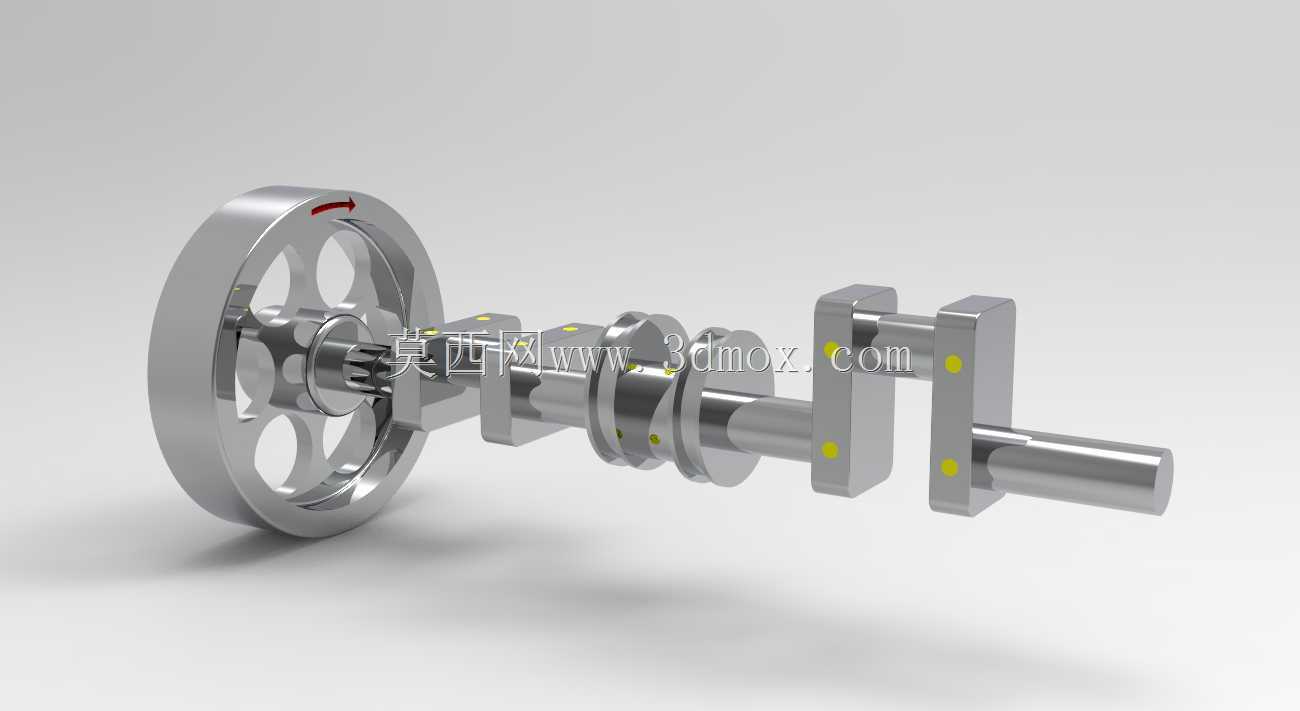

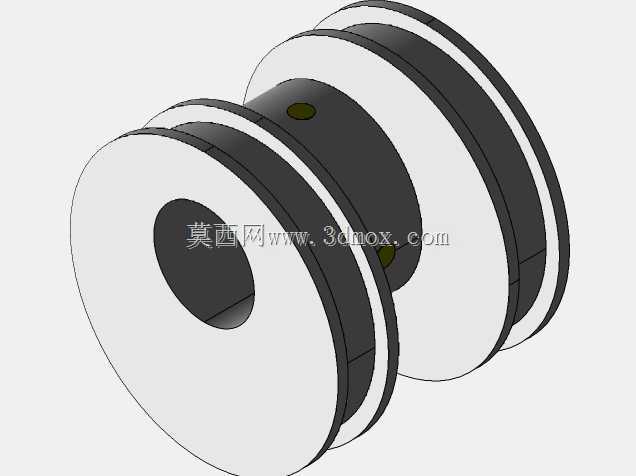

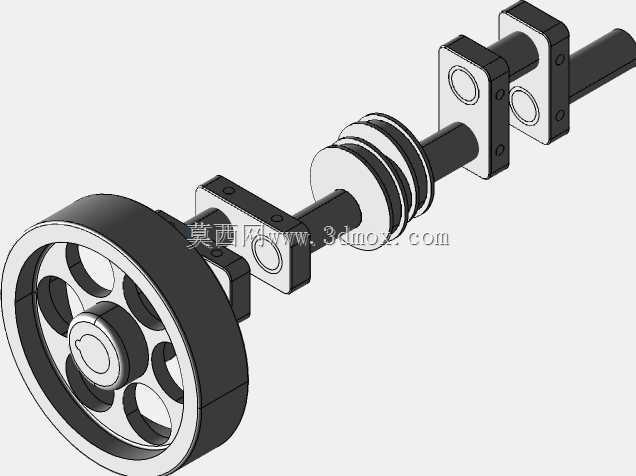

　　这套曲轴总成是往复式蒸汽机的核心动力转换部件，主要承担将活塞的直线往复运动转化为旋转扭矩输出的功能，在小型固定式蒸汽机、复古动力演示装置、教学实训蒸汽机设备中作为核心传动构件使用，直接决定整套蒸汽动力装置的动力输出平顺性与运行可靠性。从结构设计来看，总成集成了动力输入端飞轮安装位、多组曲柄销、主轴颈、平衡配重块以及输出端轴伸，各段轴颈的同轴度公差控制在0.02mm以内，曲柄销与主轴颈的平行度公差不超过0.015mm，保证运转过程中不会出现卡滞、偏磨问题。曲轴上的黄色标识点为装配对位标记，对应连杆组件的安装相位，多拐曲柄的相位角严格按照蒸汽机的气缸做功顺序排布，保证各气缸进排气时序与活塞运动位置精准匹配，避免做功干涉。

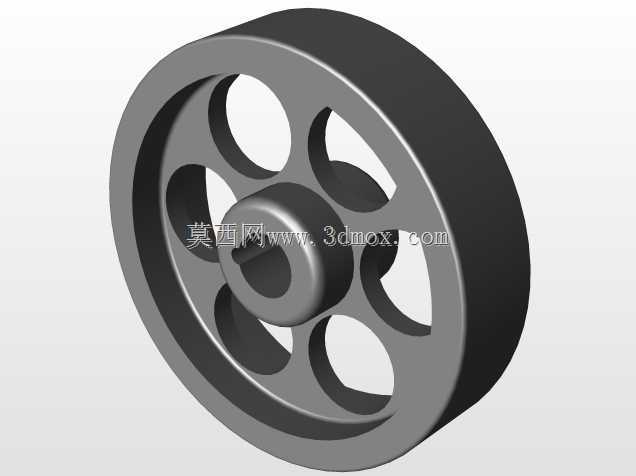

　　设计过程中优先考虑了组件的装配兼容性，各轴段的轴肩位置预留了标准轴承的安装位，输入端飞轮采用辐条式结构，既保证了转动惯量储备来平滑蒸汽机的扭矩波动，又尽可能控制了整体重量，飞轮端的红色标记为上止点对位标识，方便调试过程中确认活塞位置。安装边界方面，整套曲轴总成的主轴颈采用统一基准直径，两端轴伸的长度适配常规蒸汽机曲轴箱的侧壁安装尺寸，不需要额外改制箱体即可完成装配，曲柄回转半径经过反复校核，不会与曲轴箱内壁、连杆大端发生运动干涉。平衡配重块的重量经过动平衡计算，抵消曲柄销与连杆大端旋转产生的离心力，降低设备运转过程中的振动幅度，延长轴承与密封件的使用寿命。各轴段的过渡位置均采用圆角过渡处理，避免应力集中导致的曲轴疲劳断裂，适配蒸汽机长期交变载荷下的工作工况。这套结构既可以直接用于小型蒸汽机的实物制作，也可以作为机械原理教学中曲柄连杆机构、动力转换结构的演示模型，帮助从业者理解往复式动力设备的扭矩传递逻辑与曲轴设计要点。
