交流稳压器滑动支撑连接结构

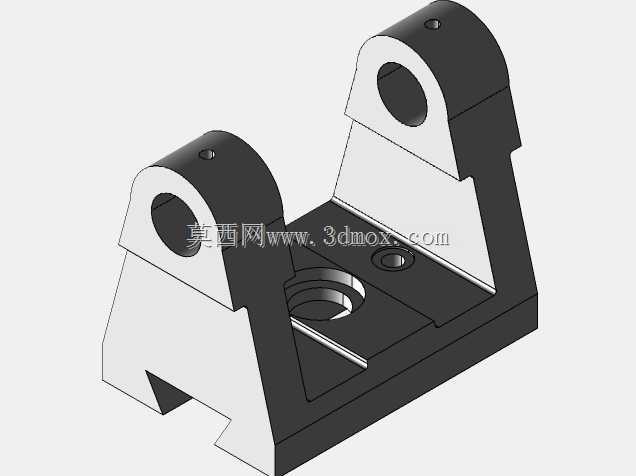

　　该滑动支架是交流稳压器内部实现调压组件滑动导向与支撑定位的核心结构件，在交流稳压器的调压作业场景中，承担着承载碳刷组件、引导调压部件沿既定轨迹平稳滑动的作用，直接决定稳压器调压过程的顺畅度与接触可靠性，是保障稳压器输出电压稳定调节的关键配套零件。从结构设计来看，支架采用一体式机加工成型思路，底部设置带定位卡槽的安装基面，基面中部预留圆形过孔与螺纹安装孔，既可以通过卡槽实现与稳压器内部导轨的快速卡合定位，也能通过紧固件完成与设备基座的刚性连接，安装基面的平面度公差控制在0.02mm以内，避免安装后出现翘曲导致滑动卡滞。支架上部对称设置两个带同轴通孔的支撑耳座，耳座孔用于穿装滑动导向轴，两孔的同轴度公差严格控制在0.015mm范围内，

　　确保导向轴穿装后无偏斜，滑动部件移动时不会出现别劲现象；支撑耳座与底部安装基面之间通过倾斜加强筋连接，在控制整体重量的前提下提升结构刚性，避免长期受滑动部件往复作用力出现耳座变形。在实际应用中，该支架适配的交流稳压器滑动行程范围为0-60mm，安装边界需预留至少12mm的侧向操作空间用于导向轴的装配与维护，支架整体高度不超过45mm，适配中小功率交流稳压器的内部安装空间要求。设计过程中充分考虑了滑动部件的受力特性，将支撑耳座的受力方向与安装基面的固定方向做了对应优化，使得滑动过程中产生的径向作用力可以直接传递到设备基座，减少支架本身的受力形变；底部安装面的卡槽采用燕尾槽结构设计，与配套导轨的配合间隙控制在0.01-0.03mm之间，

　　既保证滑动过程无明显旷量，也不会因间隙过小出现滑动阻力过大的问题。支架中部的下沉式凹槽结构用于容纳滑动部件的复位弹簧与接线端子，避免滑动过程中部件与支架本体发生干涉，凹槽边缘做了R1.5的圆角处理，防止装配过程中划伤接线绝缘层。从建模逻辑来看，该结构采用草图拉伸结合特征切除的方式完成，优先保证安装基准面与耳座孔的位置精度，所有装配配合面均预留了合理的加工余量，适配常规铣削加工的工艺要求，不需要特殊工装即可完成批量加工，能够有效降低稳压器的整体制造成本，同时兼顾长期使用的结构稳定性。
