自由曲面概念轿车车身造型结构设计

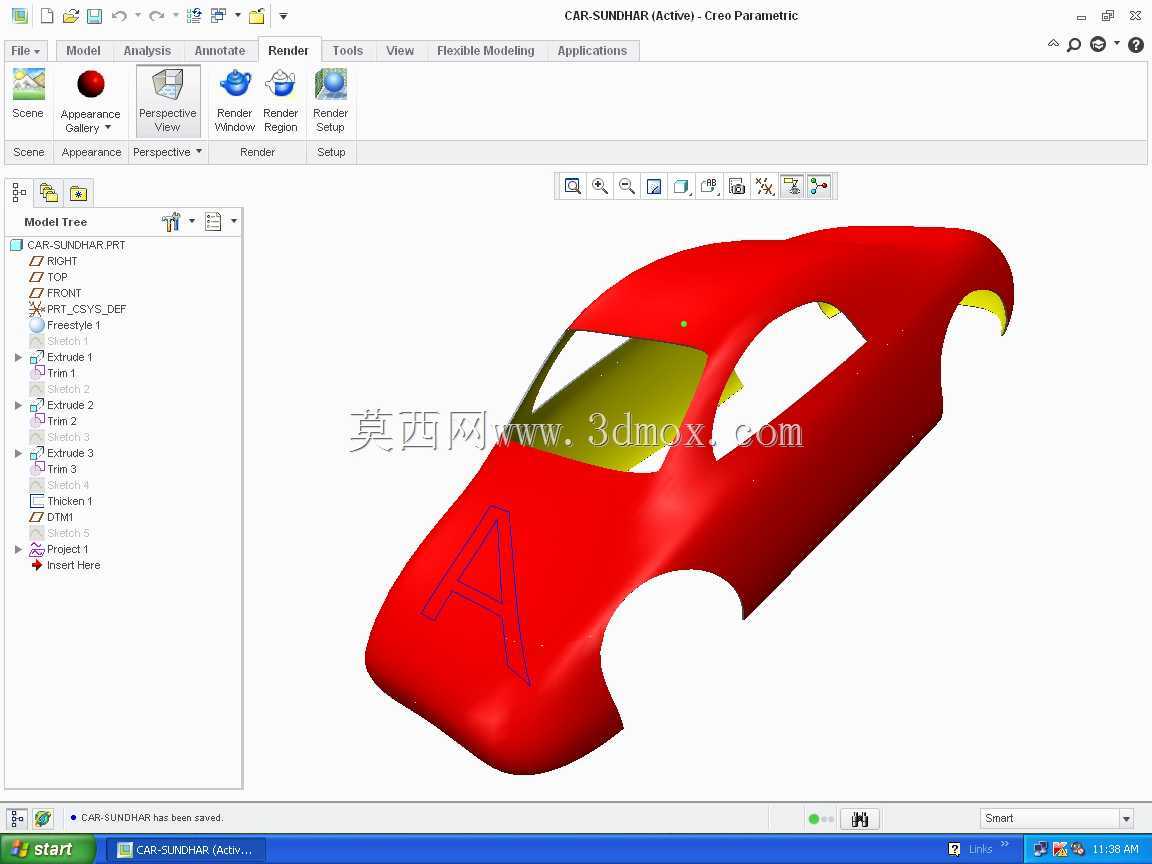

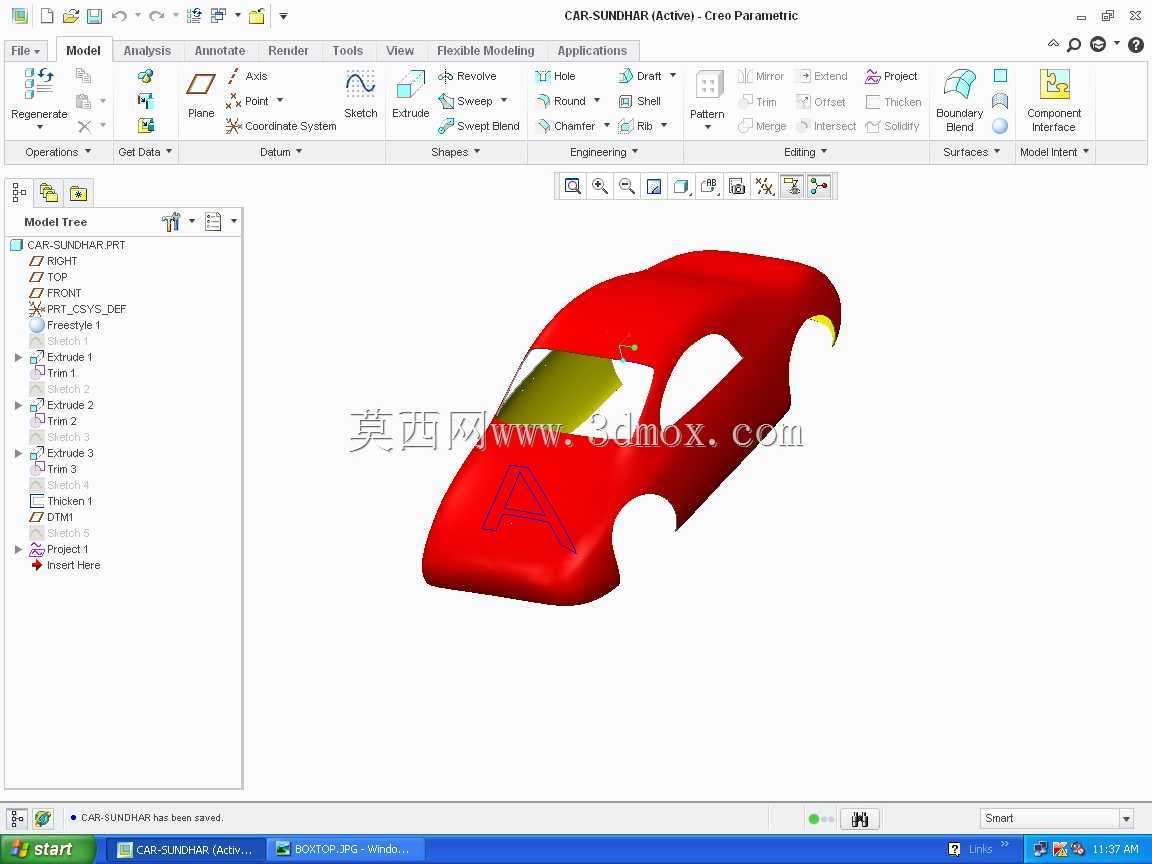

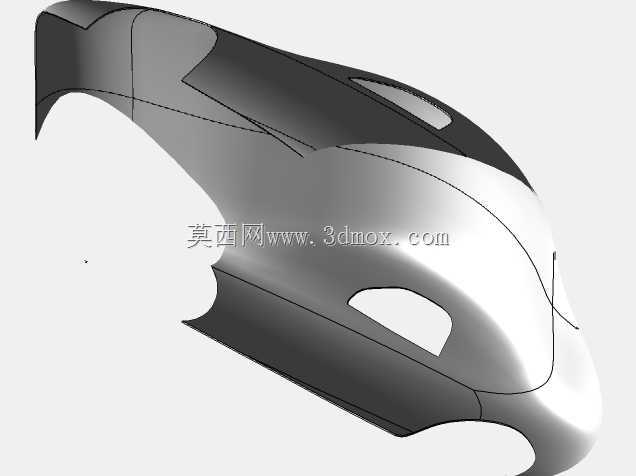

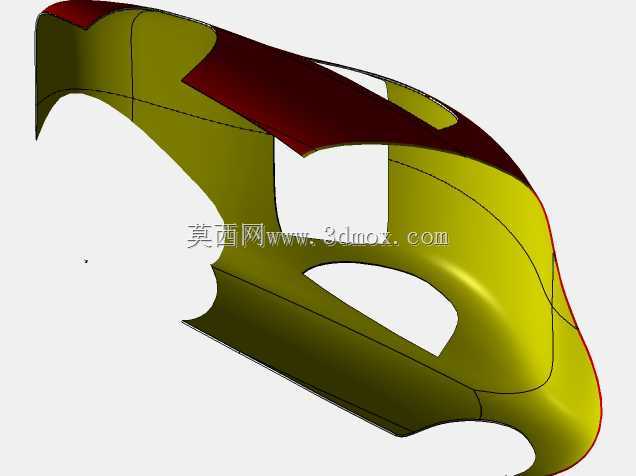

　　这款自由曲面造型的车身结构，主要面向乘用车概念设计阶段的外观验证、空气动力学仿真以及油泥模型逆向参考场景，在整车研发流程中，可作为造型部门与工程部门对接的核心数字载体，打通从创意草图到工程化结构设计的衔接环节。从功能特性来看，该模型完整还原了轿跑车型的外覆盖件曲面连续性，所有可见外表面均达到G2以上曲率连续要求，能够直接导入流体仿真软件计算风阻系数，也可用于数控加工环节生成油泥铣削路径，避免传统造型流程中反复修改造型面导致的曲率断层问题。设计过程中采用自由式曲面构建逻辑，没有依赖传统的草图拉伸、扫掠等规则特征命令，而是通过控制点拖拽的方式直接塑造曲面形态，能够最大程度还原手绘创意的灵动线条，同时在轮拱、车窗边框、

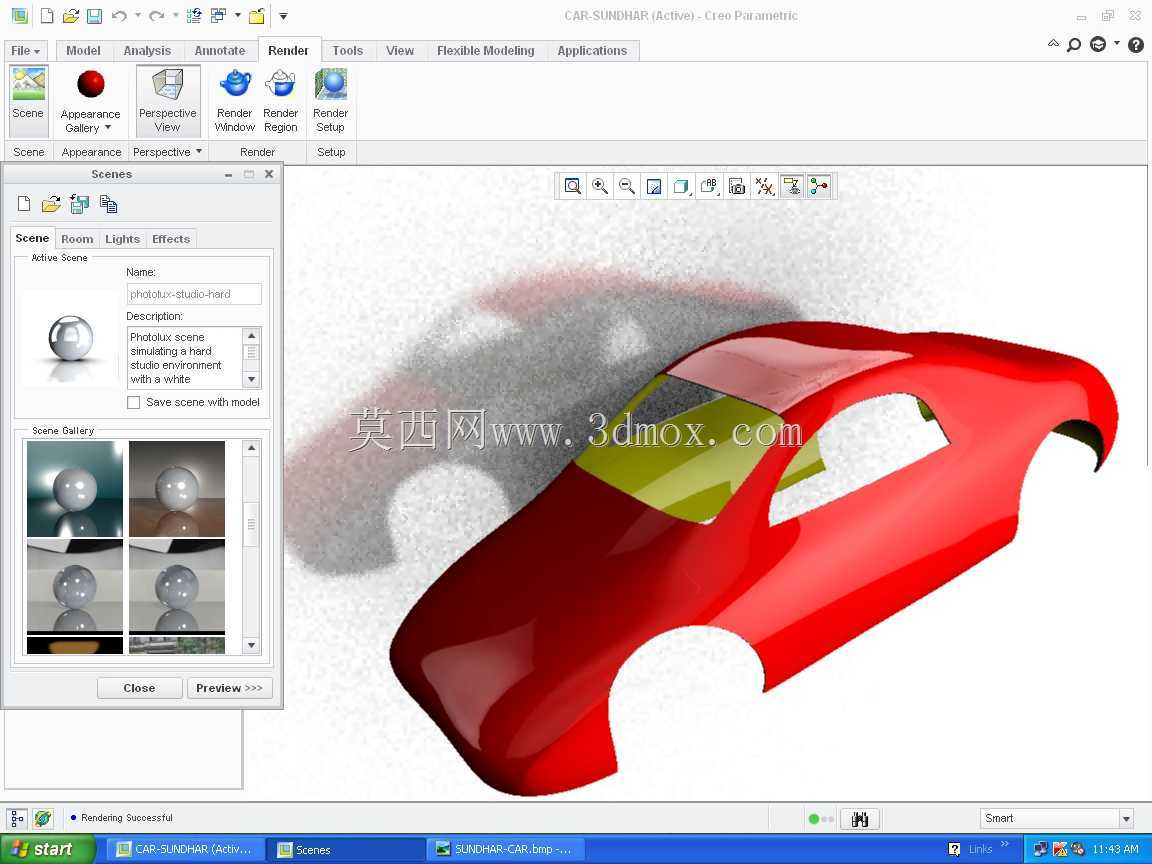

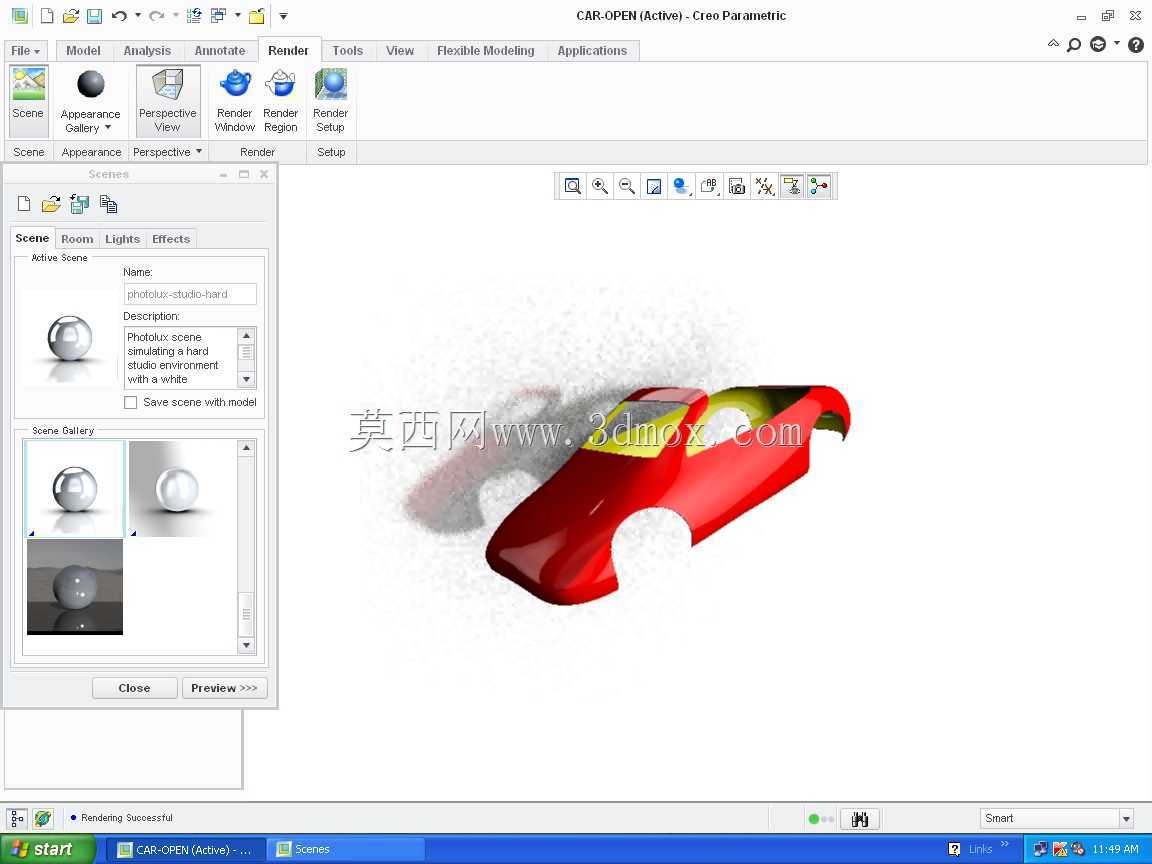

　　车尾溜背过渡区域预留了工程化修改的边界，后续加装车门结构、车窗玻璃、车灯安装位时，不需要整体重构外曲面，仅需在对应区域做局部拆分即可。从安装边界来看，该车身模型的整体宽度控制在1.8米级别，轴距预留2.7米的乘员舱布置空间，轮拱位置的曲面内凹深度满足19寸轮毂的安装间隙要求，车底曲面的最小离地间隙预留120mm的通过性空间，前挡风玻璃的倾斜角度与A柱曲面的过渡半径，兼顾了驾驶员前方视野要求与A柱风噪控制的工程需求。在实际研发场景中，这类自由曲面车身模型还可用于色彩材质评审环节，通过赋予不同车漆、玻璃材质参数，直观呈现不同配色方案的实车效果，减少实体油泥模型的制作次数，缩短造型迭代周期。曲面构建过程中特意规避了尖锐棱角与曲率突变区域，

　　所有棱线都做了渐消处理，既符合当下乘用车的造型审美趋势，也能降低高速行驶时的风噪产生，同时减少冲压环节外覆盖件的开裂风险，为后续的模具设计提供合理的拔模角度参考。车身侧面的腰线从翼子板一直延伸至车尾，曲面的光影反射效果均匀连续，不会出现光影扭曲的问题，能够满足量产车型对外观覆盖件的光影品质要求，不需要在后期工程化阶段做大幅的曲面调整。
