衣领用斯针规格适配器法兰结构设计

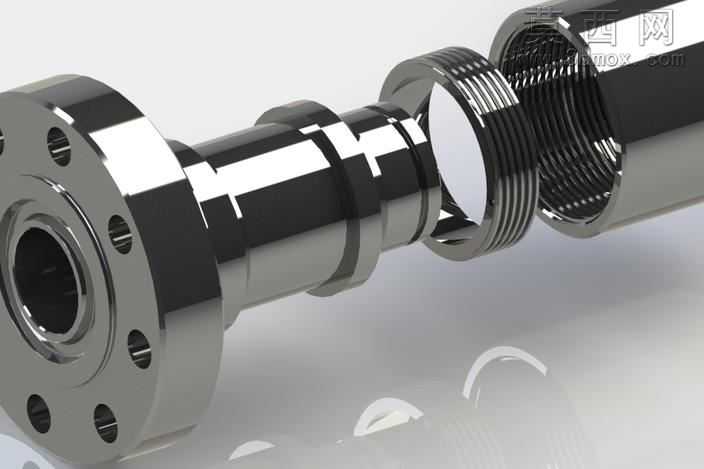

本作品为适配特定管路连接需求的适配器法兰三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理法兰端与螺纹连接端的装配适配逻辑，确定整体同轴度公差基准后逐步拆分特征完成建模。建模阶段首先构建左端法兰盘基体，按照BX-154法兰的安装标准完成均布螺栓孔的阵列特征，保证螺栓孔的位置度与端面垂直度符合管路连接的密封要求，法兰盘端面预留密封面贴合区域，建模时对密封面做了单独的特征区分，方便后续工程图导出时标注对应的粗糙度与形位公差。中间轴段部分根据管路通径需求设计阶梯式变径结构，每一段轴肩位置都做了圆角过渡处理，避免应力集中，同时匹配装配时的定位需求，保证与对接管件的轴向定位精度。右端的螺纹连接段严格按照5.75-4ACME、3.0625-10的螺纹规格完成螺旋扫描特征建模，牙型角、螺距、牙深参数均符合对应标准，螺纹收尾处做了退刀槽结构设计，满足实际加工的工艺要求，中间配套的锁紧环零件单独建模后完成虚拟装配，还原实际使用时的锁紧密封逻辑。渲染阶段采用金属镀铬材质，调整材质的反射率与粗糙度参数，模拟金属机加工后的亮面质感，场景采用柔和的影棚光源，多角度打光突出零件的轮廓特征与结构细节，对端面、螺纹牙型、螺栓孔等关键结构做了光影强化，清晰展示各部分的结构形态。整体模型所有特征均为可编辑参数化特征，可根据实际管路适配需求调整法兰规格、螺纹参数、轴段长度，能够直接用于装配验证、工程图导出、加工工艺模拟等场景，结构设计兼顾了连接强度、密封性能与加工工艺性，符合五金管路连接件的实际使用要求。
