带键槽阶梯式联轴器传动轴结构

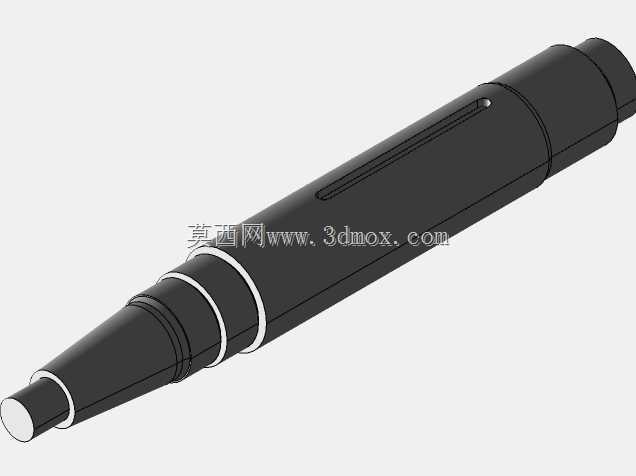

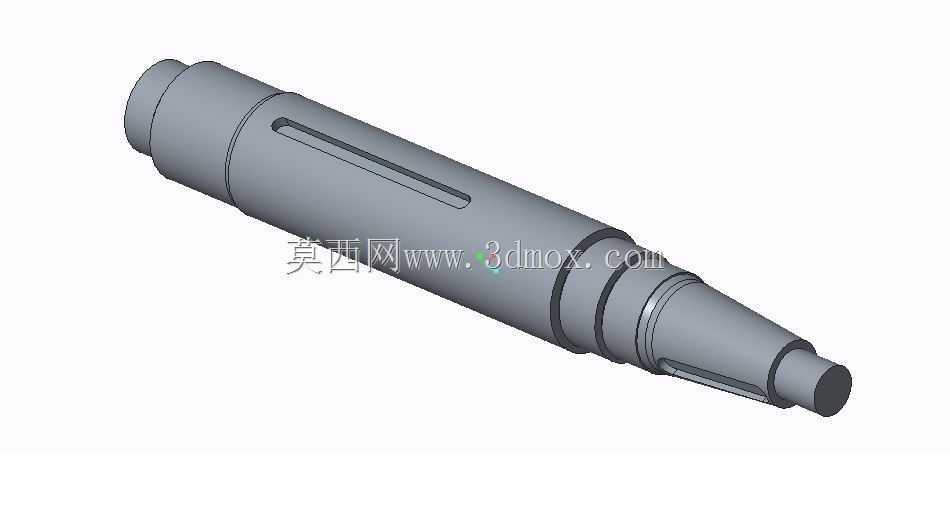

　　这类阶梯式带键槽的轴件，核心应用场景集中在中小功率传动链路的联轴器对接环节，常见于轻工输送设备、小型机床进给单元、通用泵组的动力输出端，承担扭矩传递、两端部件同轴定位的核心作用，是传动系统里保障动力平稳传输的基础零件。从实际使用需求出发，该轴的设计完全围绕装配适配与扭矩承载展开：整体采用多段阶梯变径结构，不同轴径段分别对应不同装配部件的安装位，从大直径端到小直径锥头端，依次可适配联轴器毂体、定位轴承、密封端盖、输出端对接件，每一段轴肩都承担轴向定位的作用，避免装配后部件出现轴向窜动，保障传动过程的同轴度精度。轴身开设的长键槽，是扭矩传递的核心结构，键槽的宽度、深度与对应轴段的直径匹配，可通过平键实现轴与装配件的周向固定，

　　避免传动过程中轴与轮毂之间出现相对转动，保障扭矩传输无损耗；靠近小直径端的位置同样设置了键槽结构，可适配输出端的传动轮或者对接接头，满足双向扭矩传递的需求。从安装边界来看，该轴的最大直径段为装配基准段，安装时需先将轴承压装到对应轴肩位置，再依次套装联轴器毂体、密封组件，最后将小直径端穿入设备端的安装孔，通过轴端挡圈或者锁紧螺母实现轴向锁紧；各轴段的长度尺寸经过匹配计算，既保证各装配件有足够的配合接触长度，避免应力集中导致的轴件变形，也控制整体轴长适配常规传动箱的内部安装空间，不会出现装配干涉问题。设计过程中，轴的过渡圆角都做了圆弧处理，避免阶梯变径位置出现应力集中，在长期承受交变扭矩的工况下，降低轴件断裂的风险；

　　锥头端的结构设计方便安装时的导向对中，减少装配时的对位难度，提升现场装配的效率。这类轴件的选材通常对应45号钢调质处理，表面硬度满足常规传动工况的耐磨需求，键槽位置的加工精度直接影响传动平稳性，建模时严格按照公差配合要求做结构还原，可直接用于后续的工程图导出、装配干涉检查、运动仿真验证，为实际加工生产提供准确的结构参考。
