方形法兰安装式发动机前端密封端盖结构

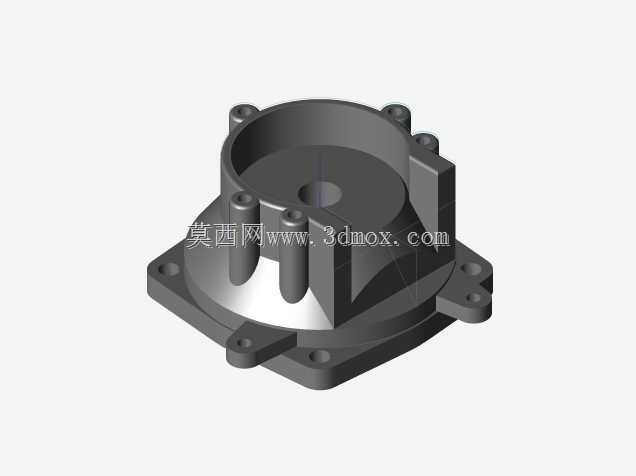

　　这款发动机前端盖主要应用在小型通用动力输出类发动机的前端防护与定位场景，日常会在小型发电机组、园林动力机械、便携作业动力设备的动力端见到这类结构，它承担着发动机前端腔体密封、内部转动部件轴向定位、外部附属安装件承载的多重作用，并非单纯的装饰性外罩。从结构设计逻辑来看，端盖主体采用方形法兰作为安装基准面，法兰面上均匀分布的四个安装孔对应发动机缸体前端的预装螺柱位置，孔位公差按照IT7级精度控制，保证装配后端面与曲轴轴线的垂直度要求，避免后续油封安装出现偏磨导致的渗漏问题。法兰下方延伸出的两个带孔凸耳，是为了给发动机前端的附属管线固定支架、传感器安装座提供预留安装位，不需要在缸体本体上额外加工安装孔，减少缸体铸造和机加工的工序复杂度。

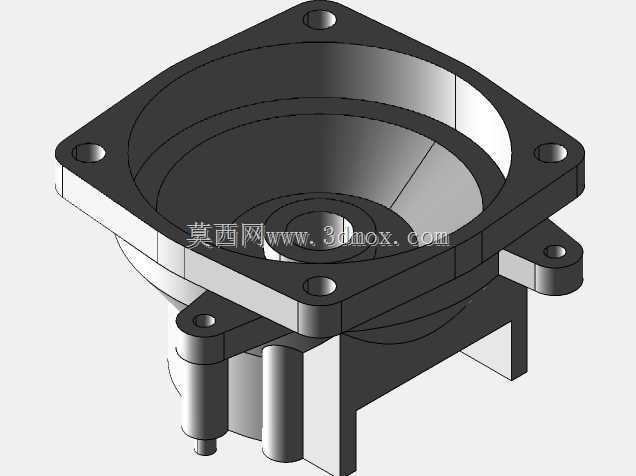

　　端盖内部的锥形凹腔是匹配发动机前端齿轮室、正时机构的转动空间做的让位设计，凹腔的深度尺寸经过严格核算，既保证内部正时齿轮、张紧机构转动时不会和端盖内壁发生运动干涉，又尽可能压缩端盖的轴向占用空间，让动力单元的整体轴向长度更紧凑，适配便携类动力设备对安装空间的严苛要求。端盖下部的柱状凸起结构，是预留的油封安装座，内孔尺寸和曲轴前端轴颈做间隙配合，装配时压入标准骨架油封就能实现腔体内部润滑油的密封，防止机油从曲轴伸出端渗漏，同时阻挡外部的灰尘、泥水进入发动机腔体内部。设计时特意在法兰安装面预留了密封胶槽，装配时打胶或者加装密封垫后，能保证法兰面和缸体结合处的密封性能，避免齿轮室的机油从结合面渗出。从安装边界来看，方形法兰的对角安装孔距、

　　端盖整体的轴向突出长度、下部凸耳的伸出位置都做了边界校核，和周边的启动马达、散热风扇罩、管线布局不会出现装配干涉，安装时只需要对准缸体定位销，拧紧四个法兰固定螺栓就能完成定位，不需要额外做位置调整，能有效提升产线的装配效率。这类端盖一般采用压铸铝合金材质生产，重量轻同时具备足够的结构强度，表面做阳极氧化处理后能抵御户外作业场景下的潮气、腐蚀，延长部件的使用寿命。
