内燃机曲柄连杆机构曲轴结构设计

　　在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。从实际应用场景来看，这类曲轴广泛适配小排量单缸内燃机，覆盖通用动力、小型农机、园林机械、便携发电机组等多个领域，是这类动力设备中加工精度要求最高、受力工况最复杂的零件之一。

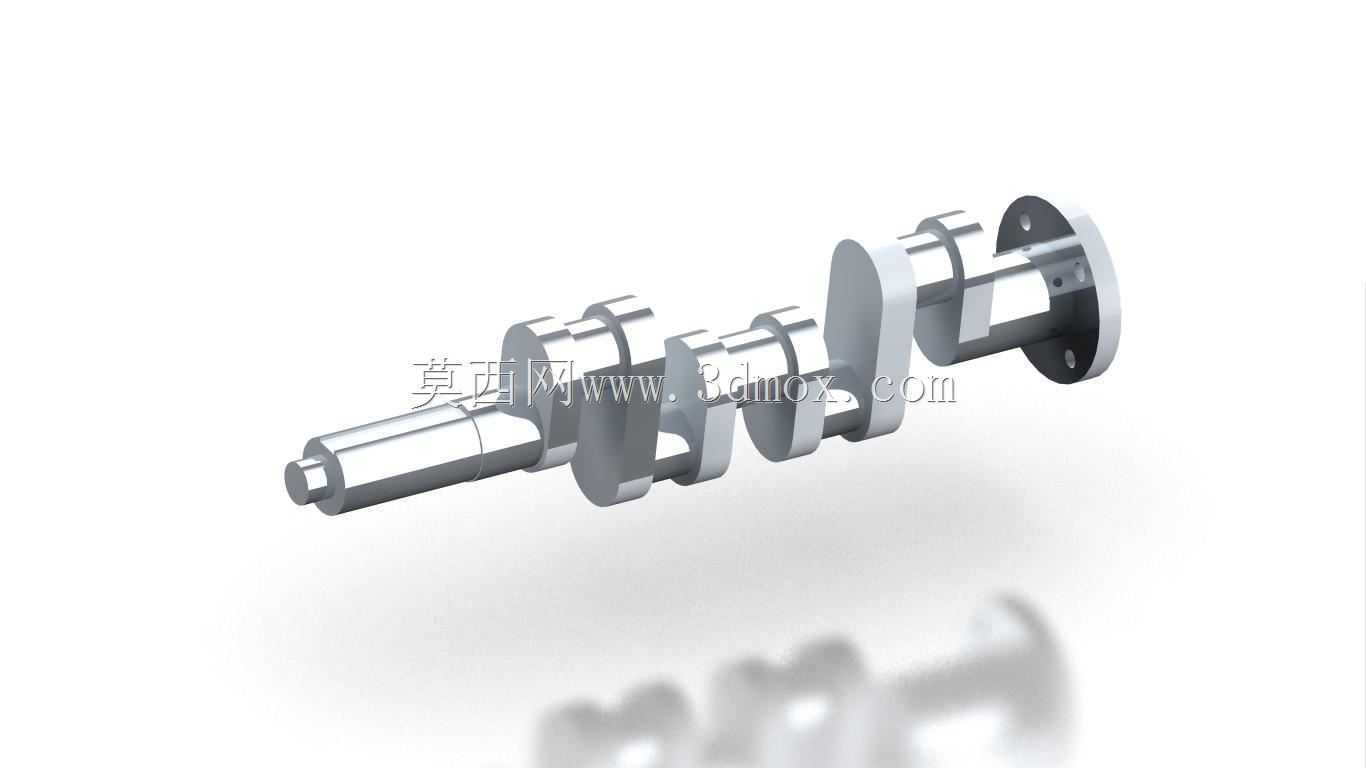

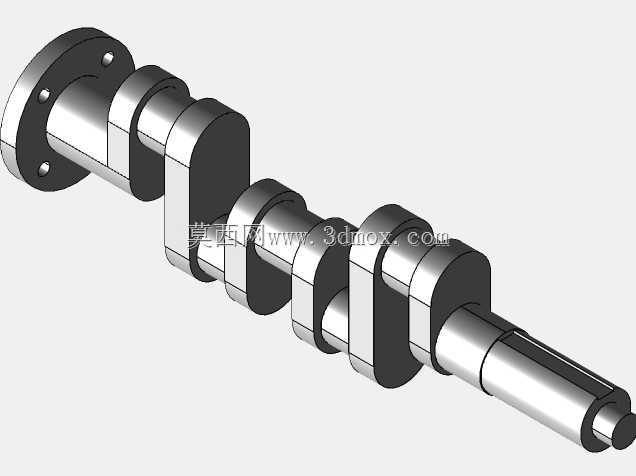

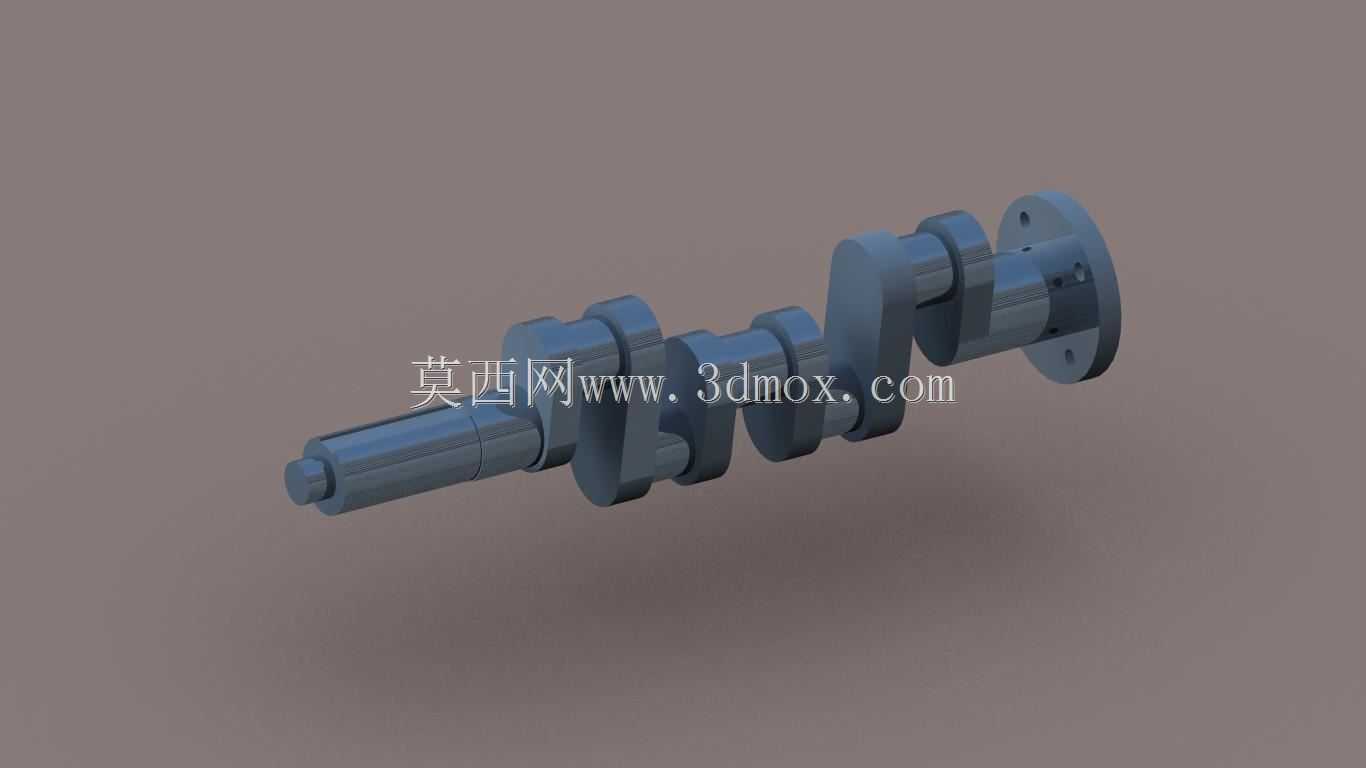

　　从功能特性层面看，该曲轴的主轴颈与连杆轴颈采用错位偏心布置，偏心距直接对应活塞的设计行程，每段轴颈的过渡位置均设计有圆角卸荷结构，避免应力集中导致的疲劳断裂；曲轴输出端设置有法兰连接结构，可直接对接飞轮或动力输出端的连接盘，输入端预留有轴承安装位与油封配合轴段，能够满足整机装配时的密封与旋转支撑需求。设计过程中需要优先平衡动平衡性能，各曲柄臂的配重块与轴颈偏心质量做对应匹配，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值。

　　从安装边界来看，各段主轴颈的同轴度公差需要控制在微米级，才能保证装配后轴承的配合间隙均匀，避免偏磨；连杆轴颈的表面粗糙度需要满足滑动轴承的配合要求，轴颈内部可设计油道连通主轴颈与连杆轴颈，将压力润滑油输送到连杆轴承的摩擦面，保证高转速工况下的润滑可靠性。设计时还需要考虑曲柄臂的回转半径，避免曲轴运转时与缸体、连杆大端发生运动干涉，各配重块的外轮廓需要做避让设计，预留足够的安全间隙。

　　这类零件的建模过程需要重点关注各轴颈的位置度关系，过渡圆角的尺寸一致性，以及配重块的质心位置校准，建模完成后可通过运动仿真验证活塞行程与设计值的匹配度，通过有限元分析校核最大爆发压力下的轴颈应力分布，确保结构强度满足额定工况下的使用要求。实际生产中这类曲轴多采用模锻工艺成型，轴颈表面经淬火处理提升耐磨性，加工过程中需要做多次动平衡校准，去除不平衡量，保证高速运转时的稳定性。
