方形法兰安装式发动机前盖结构设计

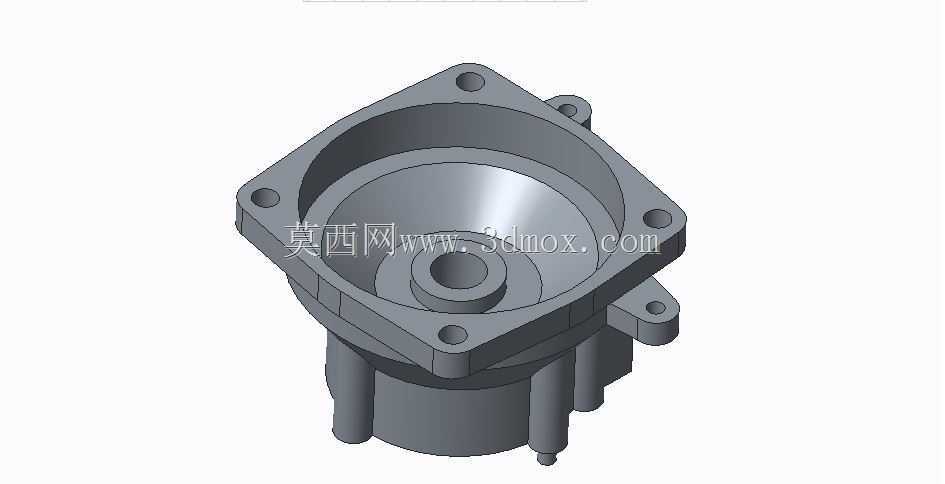

　　这款发动机前盖主要应用在小型通用内燃动力单元的前端封装场景，适配单缸或小排量多缸发动机的前端布局，承担动力输出端防护、内部腔体密封、附属安装位承载的多重作用。从结构设计来看，主体采用方形法兰安装基座，四个角位预留通孔安装位，可直接通过螺栓与发动机缸体前端面对接，安装面做了整圈平面度公差控制，装配时配合密封垫片即可实现腔体的静密封，避免内部润滑油渗漏，同时阻挡外界粉尘、水汽进入发动机内腔，保护内部正时机构、传动齿轮等核心运动部件。

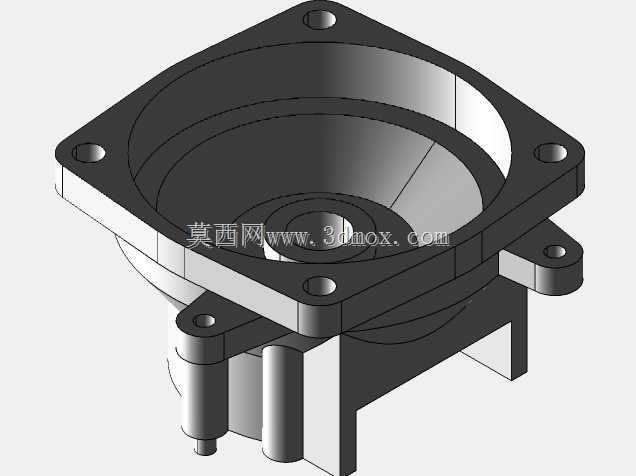

　　法兰基座向下延伸出圆柱形腔体结构，腔体内部做了阶梯式沉台设计，中心位置预留轴类部件穿装的同轴孔位，孔位周边设置环形凸台，可适配前端油封的压装需求，保证动力输出轴转动过程中的动密封可靠性。腔体侧壁分布多个不同规格的凸台安装位，可用于固定机油压力传感器、转速检测探头、通气管接头等附属零部件，侧方伸出的带孔凸耳结构，可作为附属管线的固定支点，也可适配部分机型的前支撑安装需求，减少额外支架的设计投入。

　　设计过程中优先考虑了安装边界的兼容性，方形法兰的对角安装孔距适配同排量系列多款机型的前端安装孔位，不需要改动缸体原有结构即可直接替换装配；腔体内部的沉台深度经过匹配计算，既预留了内部正时链轮、张紧机构的运动空间，避免部件运转过程中与端盖内壁发生干涉，又尽可能压缩了端盖的轴向尺寸，缩减动力单元的整体轴向占用空间，适配紧凑布局的通用机组、小型工程机械动力舱的安装需求。

　　壁厚设计上采用了差异化壁厚方案，法兰安装面、油封压装位、螺栓凸台位置做了局部加厚处理，保证装配压紧力作用下不会出现形变，腔体非受力区域适当缩减壁厚，在保证结构强度满足1.5倍额定工作压力载荷要求的前提下，尽可能降低零件自身重量，减少动力单元的无效负载。外表面的过渡位置全部采用圆角过渡，既避免应力集中导致的部件开裂问题，也适配压铸成型的工艺需求，减少生产过程中的废品率。
