弯管式流体扩散导流管件结构设计

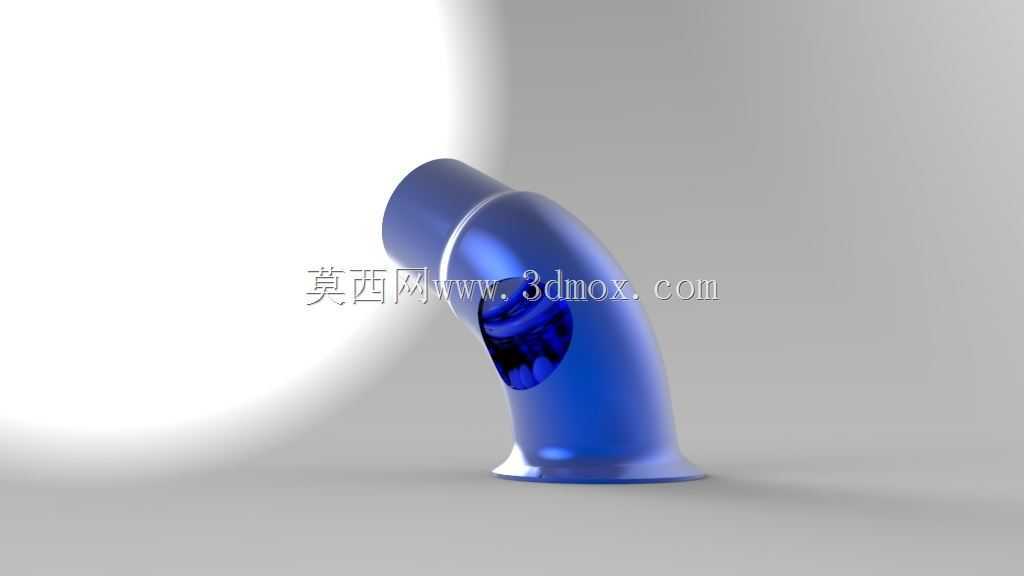

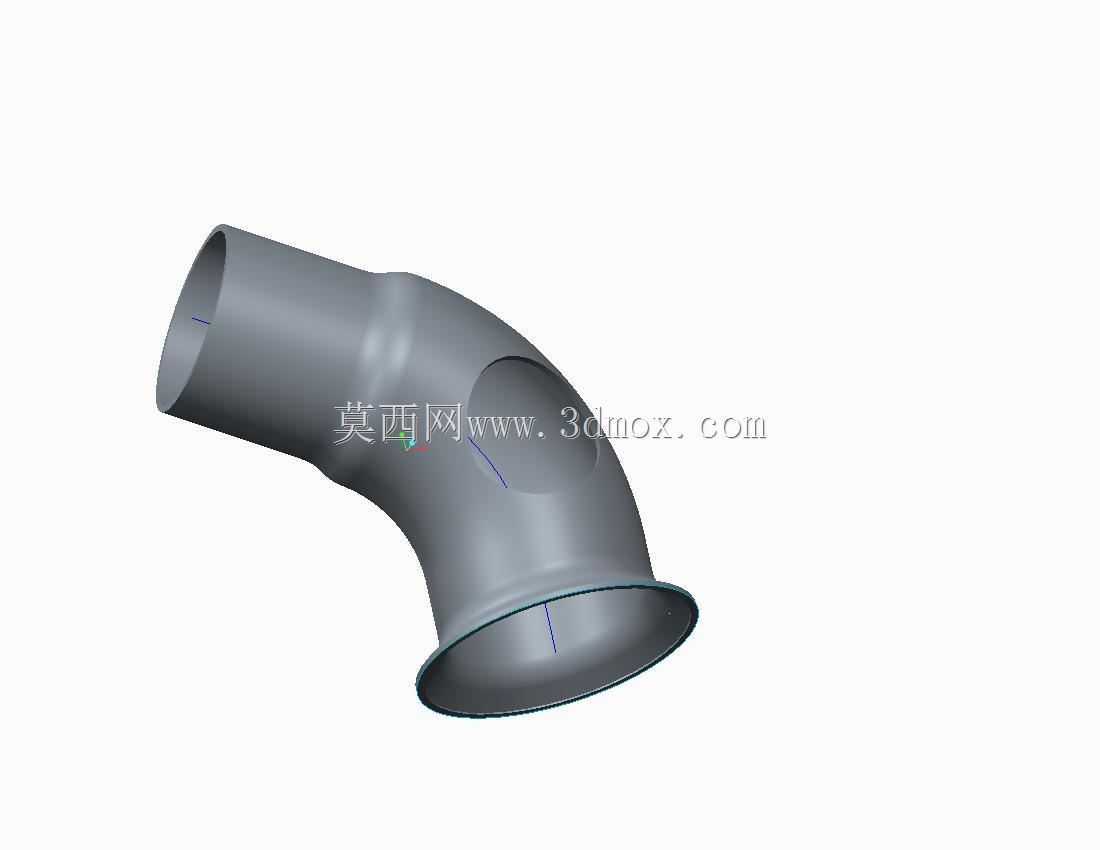

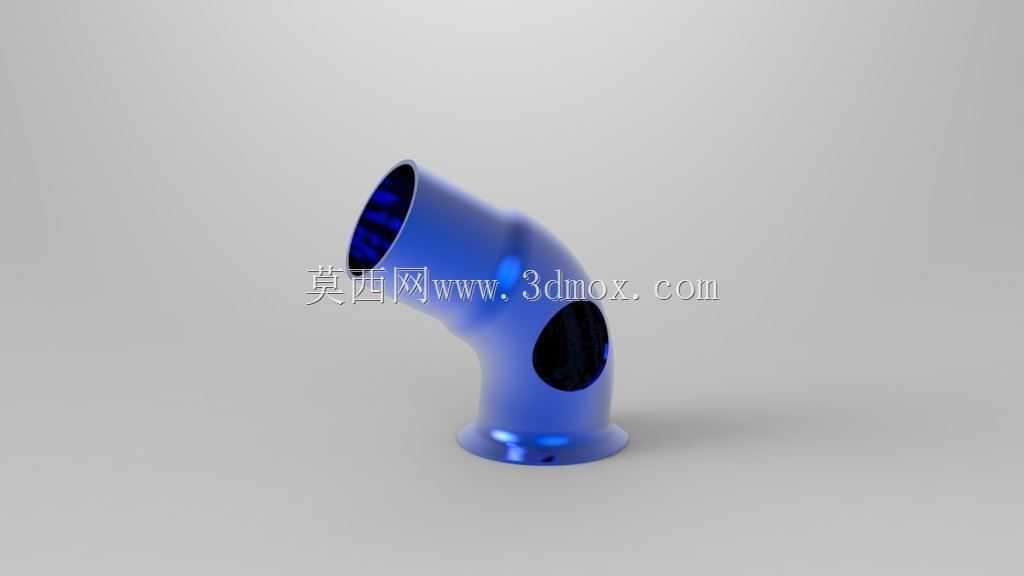

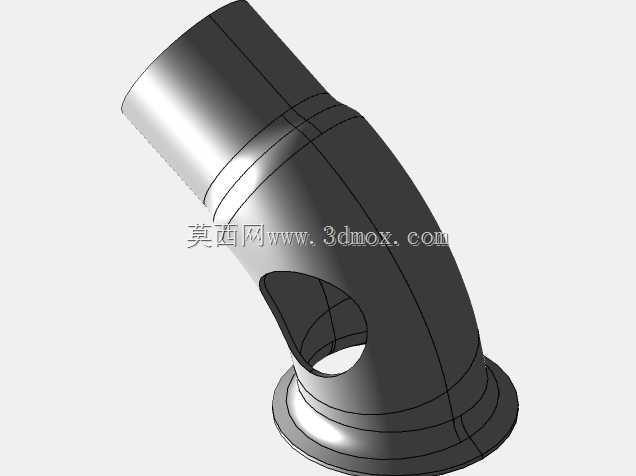

　　该弯管式扩散导流件主要应用于流体输送管路系统的转向与流速调控环节，常见于通风排气、低压流体输送、工业除尘管路等场景中，承担管路转向衔接、流体流速均匀扩散的核心作用，可避免管路直角转向带来的流体紊流、局部阻力过大、管路异常振动等工程问题。从结构设计逻辑来看，整体采用平滑大曲率弯转构型，摒弃了直角弯头的生硬折角结构，弯转段的曲率半径经过流体阻力校核，能够让流经的流体顺着管壁平滑转向，大幅降低局部压损，减少流体在弯转处形成涡流的概率。管件两端采用差异化口径设计，入口端为等径直段，可直接与同规格输送管路做插接或套接配合，直段预留的长度满足常规管卡紧固、密封胶圈安装的边界要求，无需额外加工转接结构即可完成装配；出口端做了扩口式翻边处理，

　　扩口段的锥面过渡平滑，能够在流体流出时逐步扩大通流截面，降低流体出口流速，让流体均匀扩散到下游腔体或大口径管路中，避免高速流体直接冲击下游部件造成的冲蚀或噪声。管壁采用均匀壁厚设计，在满足常规低压流体输送的结构强度要求的同时，控制了整体重量，弯转处的壁厚做了均匀过渡处理，不存在应力集中的尖角或厚薄突变区域，能够承受管路常规工作压力下的结构载荷，长期运行不会出现弯转处开裂的问题。安装边界方面，整体轴向尺寸适配常规管路安装的预留空间，弯转角度为工程中常用的转角规格，可直接替换同规格的普通弯管配件，不需要对原有管路布局做大幅调整；出口端的翻边结构既可以作为扩散导流的型面，也可作为管路对接的定位面，与下游大口径管路或设备接口对接时，

　　能够保证同轴度，减少安装错位带来的密封失效问题。在实际工况应用中，该类扩散管件可有效降低管路系统的运行噪声，减少紊流带来的能量损耗，对于输送含细小颗粒的流体场景，平滑的内壁型面也能减少颗粒在管壁处的沉积，降低管路堵塞的维护频率。建模过程中对各段的衔接曲面做了连续曲率处理，不存在曲面褶皱或衔接缝隙，可直接用于后续的流体仿真分析、结构强度校核，也可作为管路系统装配设计中的标准配件调用，适配不同场景下的管路布局设计需求。
