发动机启动系统散热飞轮结构设计

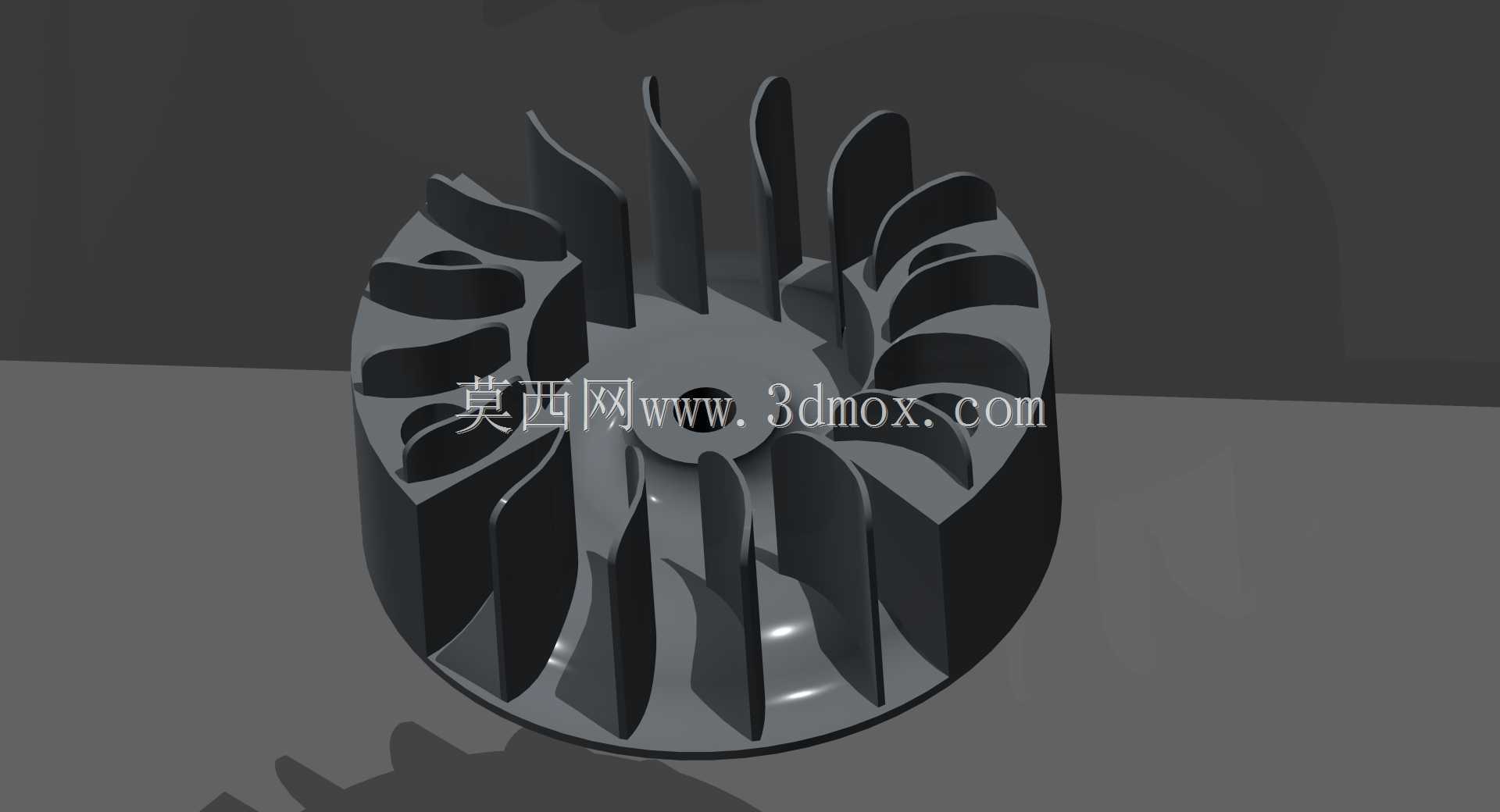

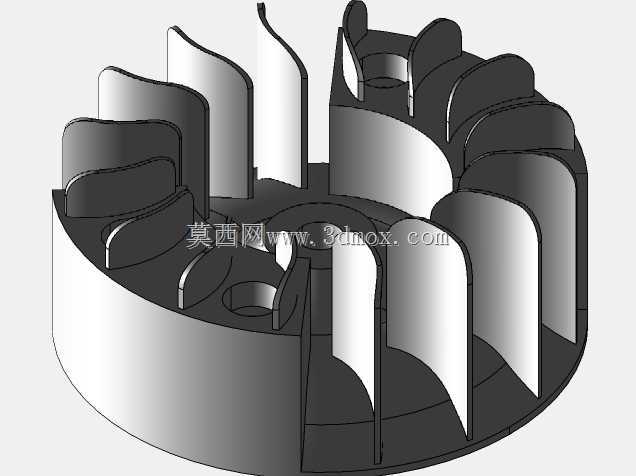

　　这款飞轮部件主要适配小型通用内燃发动机的启动端，在园林机械、小型发电机组、便携动力设备的启动系统中承担核心作用，实际运行中既要储存曲轴转动惯量保障发动机顺利越过压缩上止点完成启动，又要兼顾启动阶段的散热需求，避免启动离合器组件因短时间高负荷摩擦出现过热失效。从结构设计来看，整体采用圆盘式主体布局，中心设置与曲轴输出端配合的定位安装孔，孔位公差按照过渡配合要求设计，保证装配后同轴度控制在0.05mm以内，避免高速转动时出现偏心振动。轮体外侧均匀分布的弧形叶片并非传统飞轮的实心轮缘结构，而是在保留足够转动惯量的前提下，将轮缘部分设计为一体化的离心式扇叶结构，当发动机启动时飞轮随曲轴高速旋转，叶片可带动周边空气形成定向气流，

　　直接吹拂启动离合器与曲轴端的密封组件，带走启动瞬间摩擦产生的热量，解决了传统实心飞轮启动端散热不足的问题。设计过程中需要平衡转动惯量与风阻损耗的关系，叶片的弧度经过多次迭代调整，既保证足够的鼓风风量，又不会因为风阻过大额外消耗发动机启动阶段的输出功率，叶片根部与轮盘连接处做了大圆角过渡处理，避免应力集中导致高速转动时叶片断裂，整体结构采用一体化成型工艺，减少装配环节带来的累积误差。安装边界方面，轮体的轴向厚度控制在适配常规小型发动机启动腔的尺寸范围内，叶片外圆直径与启动腔内壁保留3-5mm的安全间隙，不会与腔体内壁发生刮擦，中心安装孔周边设置的沉台结构可与曲轴轴肩紧密贴合，保证轴向定位精度，不需要额外加装调整垫片即可完成装配。

　　实际选型适配时，可根据发动机的排量大小调整轮体厚度与叶片数量，在满足转动惯量要求的前提下匹配不同功率机型的散热需求，轮体做了动平衡校准，剩余不平衡量控制在G6.3等级以内，保障高速转动时的运行稳定性，避免给曲轴带来额外的径向载荷，延长发动机端轴承的使用寿命。
