铰接式机械支撑连接支座结构设计

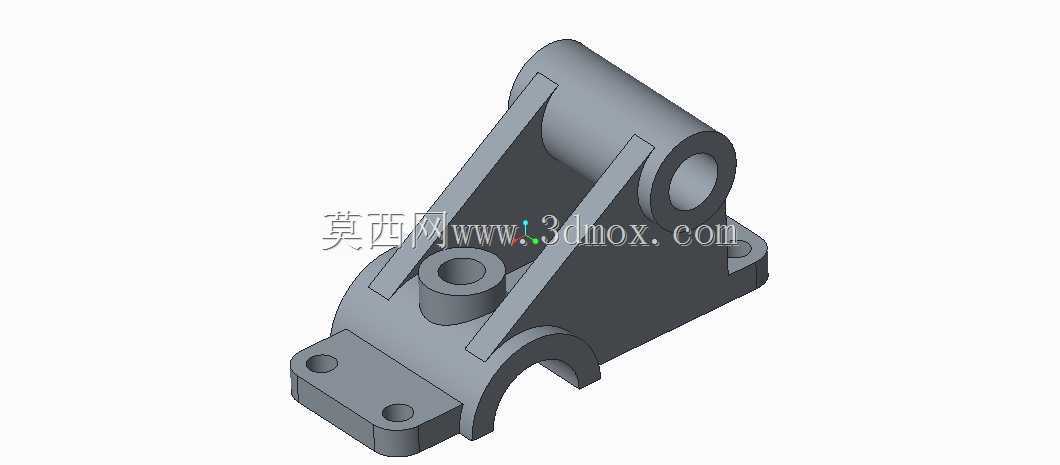

　　这类铰接支撑连接支座，多应用在需要实现小角度摆动传动的工业设备链路中，常见于输送线张紧机构、小型工装夹具的活动连接端、轻工设备的摆臂支撑点位，核心作用是在两个存在相对转动需求的构件之间，提供稳定的承载基础与转动自由度约束，避免传动过程中出现构件偏移、卡滞或应力集中断裂的问题。从结构设计逻辑来看，支座主体采用一体化铸造成型的基体思路，底部设置带两个沉头安装孔的平直安装翼板，安装时可通过螺栓直接固定在设备的安装基准面上，沉孔设计能够让螺栓头完全没入翼板平面以下，不会突出表面干涉其他相邻构件的运动轨迹，安装翼板与主体立板之间设置了渐变过渡的加强筋结构，能够在不额外增加整体壁厚的前提下，大幅提升支座承受径向载荷时的结构强度，

　　避免长期受交变载荷作用出现翼板断裂的问题。支座上部设置同轴的贯通铰接孔，孔位的加工公差需要匹配对应铰接销轴的配合等级，通常采用间隙配合保证转动顺畅，同时孔的端面预留了轴承或轴套的安装台阶，可根据实际使用场景加装自润滑轴套或者滚动轴承，降低转动过程中的摩擦损耗，延长构件的维护周期。支座中部延伸出的带孔凸台，可用于安装限位顶杆或者位置检测元件的固定支架，侧面的弧形让位结构，是为了避让摆动构件的运动轨迹，避免摆臂转动到极限位置时与支座本体发生碰撞，设计时提前通过运动仿真校核了摆动全行程的间隙，预留了不小于3mm的安全间隙，抵消加工与装配带来的累计误差。从安装边界来看，支座底部安装孔的中心距按照通用设备安装基准的模数设计，

　　能够适配多数常规型材机架的安装孔位，不需要额外对安装面进行打孔改造，整体的外形轮廓在满足强度要求的前提下做了轻量化处理，去除了非承载区域的多余材料，既降低了零件本身的重量，也减少了铸造环节的材料消耗。这类支座在实际选型时，需要重点核算铰接孔的承载能力与安装面的平面度要求，若应用在有冲击载荷的工况下，可将基体材料替换为铸钢件，常规轻载场景采用普通铸铁即可满足使用需求，铰接孔的表面粗糙度需要控制在合理区间，保证销轴转动时不会出现异常磨损。
