汽车发动机曲柄连杆机构连杆结构设计

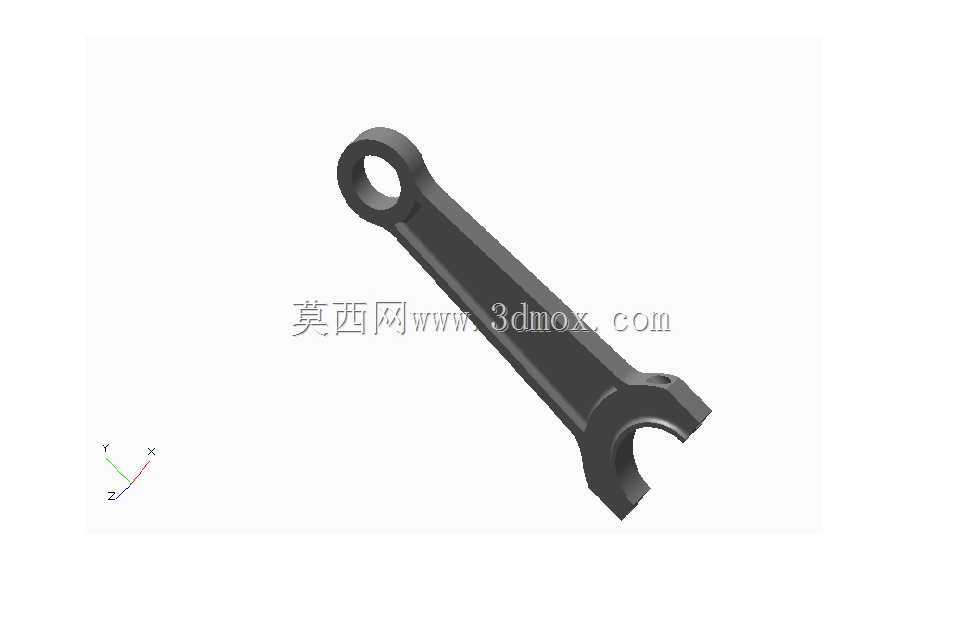

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。这款连杆的结构设计完全贴合车用内燃机的工况需求，小头端采用整圆环形结构，用于穿装活塞销，与活塞组件形成铰接配合，设计时需严格控制小头孔的圆柱度与表面粗糙度，避免活塞销在交变载荷下出现偏磨、烧蚀等失效问题；大头端采用剖分式叉形开口结构，用于包覆曲轴连杆轴颈，装配时可通过连杆螺栓实现轴瓦的压紧固定，开口处的定位结构需保证剖分面的贴合精度，防止运转过程中出现错位导致轴颈磨损。从受力特性出发，连杆杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动产生的惯性力，

　　适配高转速工况下的动态载荷要求。实际应用场景中，这类连杆广泛搭载于小排量乘用车汽油机、轻型柴油机的曲柄连杆机构，工作过程中需要承受活塞传递的燃气爆发压力，同时克服往复运动与旋转运动产生的交变惯性力，因此结构设计时需对杆身过渡圆角、大小头与杆身的衔接区域做应力释放处理，避免应力集中引发的疲劳断裂问题。安装边界层面，小头端的孔径尺寸需与所选活塞销的外径保持高精度间隙配合，保证润滑机油能在配合面形成稳定油膜；大头端的开合尺寸需匹配对应曲轴的连杆轴颈直径，装配后连杆大端侧隙需控制在合理区间，既不能因间隙过大产生轴向窜动，也不能因间隙过小导致热膨胀后出现卡滞。设计过程中需同步校核连杆的摆动范围，确保活塞运行到上止点、下止点位置时，连杆杆身不会与气缸内壁、曲轴平衡块发生运动干涉，同时杆身内部的润滑油道需与活塞销、曲轴轴颈的油孔精准对齐，保证压力润滑路径通畅，为各铰接摩擦副提供持续的润滑冷却介质。
