双环球机构用带凸台轴轮结构设计

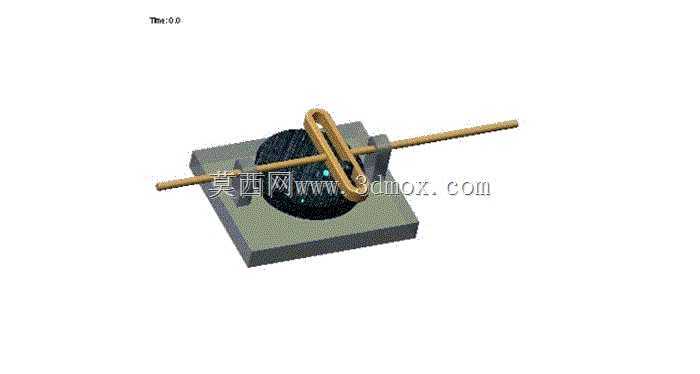

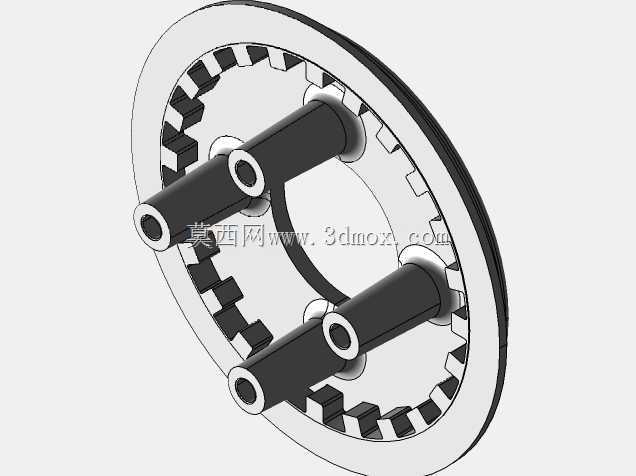

　　在双环球类传动调节机构的设计场景中，这类轴轮属于核心的传动承载构件，主要承担动力传递、运动导向以及周向定位的作用，常见于交流稳压类设备的调压调节单元中，是保障调压动作平稳传递的关键结构件。从结构设计逻辑来看，该轴轮采用环形盘体作为主体承载基础，盘体外缘设置连续的矩形齿槽结构，这类齿槽并非用于常规齿轮啮合传动，而是用于和周向布置的卡合构件配合，实现周向位置的步进锁定，避免调节到位后出现位置滑移，保障输出参数的稳定性。盘体上沿圆周方向均匀布置三根带轴肩的空心凸台轴，凸台轴与盘体采用一体化结构设计，空心结构的设计一方面能够降低整体构件的重量，减少转动惯量，让调节动作更顺滑，另一方面空心内孔可作为定位销轴的安装通道，

　　实现轴轮与相邻传动构件的同轴定位，轴肩结构则用于限制相邻配合件的轴向窜动，省去额外的轴向定位挡圈，简化装配流程。从安装边界来看，环形盘体的内孔直径需匹配双环球机构的中心回转支座尺寸，保证盘体能够顺畅绕中心支座回转，三根凸台轴的外圆直径与配合的传动连杆内孔采用间隙配合，配合公差控制在H7/g6区间，既保证装配便利性，又避免配合间隙过大导致的传动空程。外缘齿槽的齿宽与卡合销的直径匹配，齿槽深度需满足卡合销完全嵌入时的锁定强度，避免受载时出现脱齿问题。在实际应用中，该轴轮安装在交流稳压器的调压传动链路中，当调压驱动机构动作时，动力通过凸台轴传递至环形盘体，带动盘体绕中心回转，外缘齿槽与卡合件配合实现不同调压档位的位置锁定，

　　三根均匀布置的凸台轴能够保证传动过程中受力均匀，避免单点受力过大导致的构件变形，相比单凸台或双凸台的轴轮结构，三凸台布局的动平衡性能更优，转动过程中不会出现偏载抖动，能够有效提升调压机构的使用寿命与调节精度。设计过程中需重点关注凸台轴与盘体连接位置的圆角过渡，避免应力集中导致的疲劳断裂，齿槽的加工精度需保证周向等分度误差控制在允许范围内，避免档位切换时出现卡滞或定位不准的问题。
