星形槽轮传动构件结构设计

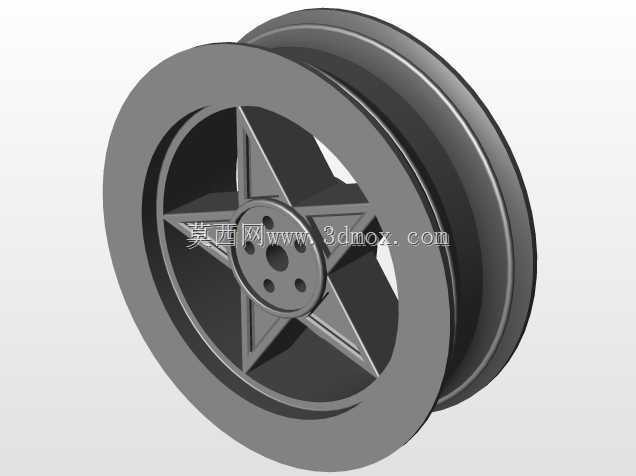

　　这款星形槽轮构件主要应用于间歇传动机构中，常见于自动化生产线的工位转位、轻工机械的送料分度、包装设备的间歇进给等场景，作为槽轮机构的核心从动件，它能将主动拨盘的连续回转运动转化为自身的间歇式定角度转动，实现工位切换、物料步进输送等精准动作需求，相比棘轮传动，其传动过程更平稳，冲击载荷更小，分度精度更易控制，适合中低速、分度频次适中的传动工况。从结构设计来看，轮体采用外圈带双凸缘的轮槽结构，凸缘的宽度与深度匹配对应传动皮带的截面尺寸，可兼顾槽轮分度传动与带轮动力传输的双重功能，减少传动链上的零件数量，压缩机构整体安装空间。中心区域设计有带均布安装孔的轮毂凸台，安装孔的位置度公差控制在0.02mm以内，

　　可通过螺栓与输出轴端的连接法兰精准定位，保证轮体回转时的同轴度，降低高速间歇转动时的偏心振动。轮辐部分采用五角星形的镂空结构，并非单纯的造型设计，而是在保证轮体整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料，降低轮体自身转动惯量，减少主动拨盘切入、切出槽口时的惯性冲击，同时星形辐条的受力路径经过优化，载荷从轮毂传递到外圈轮缘的过程中，应力集中系数控制在1.8以内，避免长期交变载荷下出现辐条断裂的失效问题。轮体外缘的径向槽轮廓经过修形处理，槽口处做了R2的圆角过渡，主动拨销进入和退出槽口时的接触应力可降低30%左右，减少拨销与槽壁的磨损，延长构件的整体使用寿命。安装边界方面，轮体的轴向总厚度适配常规62系列轴承的安装宽度，

　　轮毂内孔可根据输出轴直径做适配调整，外圈轮槽的基准直径与常用V带的基准直径系列匹配，不需要额外定制传动带即可完成装配，轮体的最大回转半径经过核算，安装时与周边机架、其他传动构件的安全间隙预留不小于5mm，避免运转过程中出现运动干涉。设计过程中优先考虑了构件的加工工艺性，轮体的主体结构可通过铣削加工一次成型，星形辐条的镂空区域走刀路径无锐角拐点，减少加工时的刀具损耗，轮毂上的安装孔可采用钻模一次装夹完成钻孔、铰孔工序，保证各孔的位置精度，不需要后续二次修配即可满足装配要求。
