交流稳压器用锥齿传动件结构设计

　　这款锥齿结构件主要应用于交流稳压器的调压传动单元，作为电压调节动作的核心传动部件，承担着将驱动端的旋转扭矩精准传递至调压碳刷架的作用，在稳压器运行过程中，通过齿间啮合带动调压机构沿绕组表面平稳移动，实现输出电压的动态稳定调整，避免电压波动对后端用电设备造成冲击。从结构设计逻辑来看，该零件采用直齿锥齿构型，齿形参数计算围绕等径节距匹配展开，通过齿数与节径的比值确定径节参数，再依次推导节径、节距角、齿部总深度等核心尺寸，确保与配对啮合件的接触印痕均匀分布在齿面中部，减少偏载磨损带来的传动间隙增大问题。零件中心设置的通孔为安装定位基准，装配时与调压轴采用过渡配合定位，周向可通过键槽或顶丝实现扭矩传递，避免传动过程中出现齿盘与轴的相对滑移。

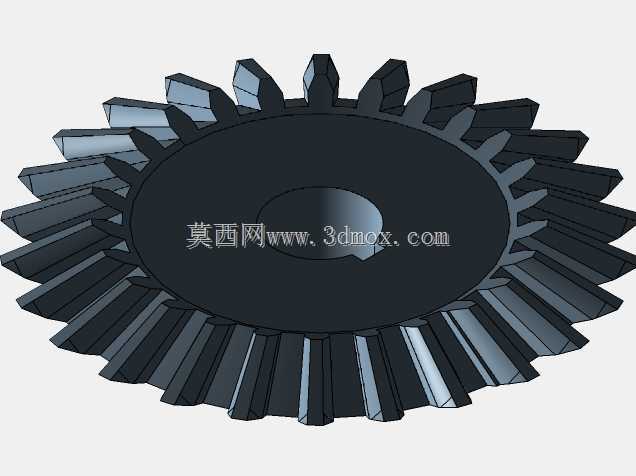

　　齿盘整体采用盘式结构，轮齿沿锥面均匀排布，齿根处做了小圆弧过渡处理，降低应力集中系数，在频繁正反转的调压动作下，可有效避免齿根断裂风险。从安装边界来看，齿盘背面为平整定位面，装配时与轴肩端面贴合，保证齿盘的轴向定位精度，轮齿的外锥角与配对齿的内锥角完全匹配，啮合侧隙控制在合理区间，既不会因侧隙过大导致调压动作滞后，也不会因侧隙过小出现卡滞、运转发热的问题。在实际应用场景中，这类锥齿传动件多用于中小功率交流稳压器的机械调压结构，相比带传动或摩擦轮传动，锥齿啮合的传动比更稳定，调压动作的响应速度更快，不会出现打滑导致的调压失准问题，同时盘式结构的轴向占用空间更小，能够适配稳压器内部紧凑的安装腔体，不需要额外预留过大的装配空间。

　　设计过程中针对齿部的受力情况做了简化校核，考虑到稳压器调压时的负载仅为碳刷架的移动阻力，齿面接触强度与齿根弯曲强度均留有充足裕度，可满足长期频繁调压的使用寿命要求，齿面的加工粗糙度控制在合理范围，降低啮合过程中的噪音与磨损，提升稳压器运行的平稳性。
