通风散热型汽车制动刹车盘结构设计

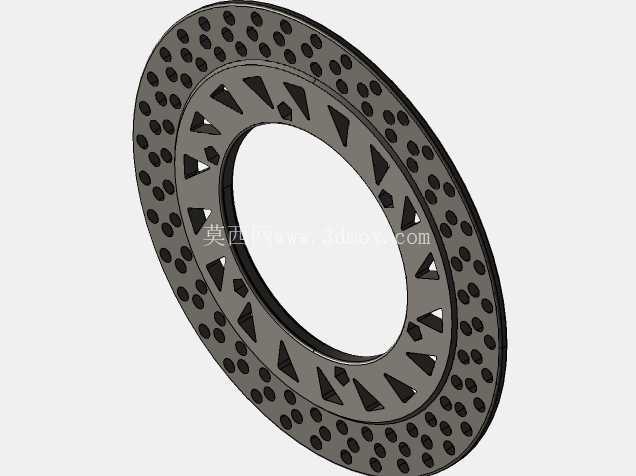

　　这款刹车盘是面向乘用车辆盘式制动系统开发的核心制动部件，日常行驶中承担着将车辆动能通过摩擦转化为热能、实现车辆减速或驻车的核心作用，广泛适配常规家用轿车、轻型SUV的前轮制动工位，也可经过参数调整后适配部分轻型商用车辆的制动系统。从结构设计逻辑来看，这款刹车盘采用了双层通风式的基础盘体架构，盘体摩擦工作面上均匀排布了多组圆形通孔，两层盘体之间的通风道采用了三角楔形导流筋结构，当车轮带动刹车盘转动时，通风道内会形成定向流动的冷却气流，配合摩擦面上的通孔快速带走制动过程中摩擦片与盘体接触产生的大量热量，避免长时间连续制动时盘体温度过高引发的热衰退现象，保障不同工况下的制动效能稳定性。

　　摩擦面的圆形通孔除了辅助散热之外，还可以在制动过程中及时排走摩擦片磨损产生的碎屑，避免碎屑夹在摩擦副之间引发制动抖动、异常磨损问题，同时也能在雨天行驶时快速破除摩擦面的水膜，缩短湿滑路面的制动响应时间。从安装边界来看，盘体中心的定位安装孔采用了标准的轮毂配合公差设计，安装端面预留了与轮毂轴头贴合的平整基准面，盘体外径、厚度以及安装孔的节圆直径都参考了主流同级别车型的安装空间设计，不需要对原车的转向节、制动卡钳支架做额外改装即可完成适配替换。设计过程中重点考量了盘体的热变形控制，通风道的导流筋采用了非对称的排布角度，既可以提升气流的流通效率，也能平衡盘体不同区域的热膨胀量，减少制动过程中盘体翘曲引发的方向盘抖动问题。

　　摩擦工作面的平面度、端面跳动量都按照制动部件的行业精度要求做了公差约束，保障制动过程中摩擦片与盘体可以均匀接触，避免局部压力过大导致的偏磨、制动异响问题。盘体的整体结构做了等强度优化，在保障散热效率、结构刚度满足制动强度要求的前提下，尽可能去除了非受力区域的多余材料，降低了盘体的自身重量，减少了悬架下的非簧载质量，间接提升了车辆行驶的操控响应性与乘坐舒适性。
