汽车传动系统离合器从动盘结构设计

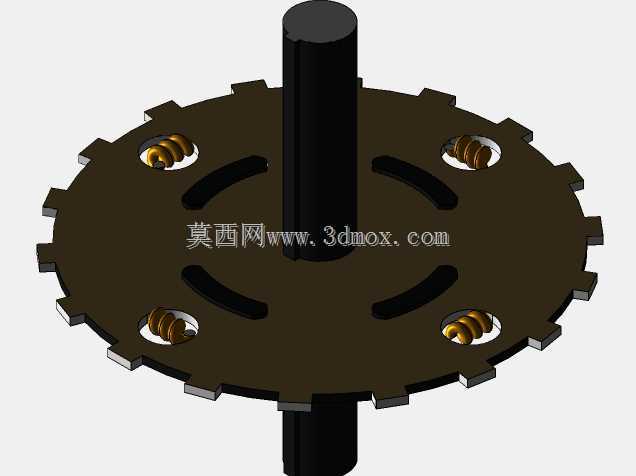

　　在手动挡乘用车辆与部分商用车辆的传动链路中，离合器从动盘是衔接发动机飞轮与变速器输入轴的核心承载部件，直接决定动力接合的平顺性与扭矩传递的可靠性。这款离合器片的设计围绕扭矩缓冲、平顺接合、耐磨耐用三个核心工程目标展开，整体采用盘式辐条结构，中心设置花键轴套安装位，可与变速器输入轴的花键段形成滑动配合，保证离合动作过程中盘片可沿轴向平稳滑移，实现动力的切断与接合。盘片外缘均匀分布外凸齿形结构，用于嵌入压盘对应的卡槽内，既可以传递周向扭矩，又能为盘片受热膨胀预留微量形变空间，避免高温工况下盘片翘曲卡滞。盘片本体上开设四组弧形通槽，一方面可以降低盘片整体转动惯量，减少换挡过程中变速器同步器的工作负荷，

　　另一方面可以阻断摩擦热量向中心花键区域传导，避免花键配合面因高温出现润滑失效、磨损加剧的问题。四组螺旋压缩弹簧沿盘片周向均匀嵌装在对应的安装孔位内，是整个从动盘的减震核心结构，当动力接合瞬间产生冲击扭矩时，弹簧可通过自身压缩形变吸收冲击能量，过滤发动机输出的扭转振动，避免传动系统出现共振异响，同时降低齿轮啮合面的冲击载荷，延长变速器齿轮、传动轴等下游部件的使用寿命。中心轴段的设计严格匹配变速器输入轴的伸出长度，安装后盘片摩擦面与飞轮端面的平行度公差需控制在0.1mm以内，避免接合过程中出现偏磨、抖动问题。盘片的厚度尺寸匹配对应车型压盘的行程范围，保证离合器踏板踩下时可实现完全分离，避免出现带挡滑行、分离不彻底的故障。

　　在实际装车场景中，该部件的摩擦面需与飞轮、压盘的摩擦面保持均匀接触，初始接合状态下的接触面积需达到总面积的80%以上，才能保证最大静扭矩满足发动机峰值扭矩的传递要求，避免大负荷工况下出现打滑烧片的问题。设计过程中针对弹簧刚度做了多轮匹配调试，刚度偏大则减震效果不足，换挡顿挫感明显，刚度过小则大扭矩传递时弹簧压并后出现刚性冲击，容易引发弹簧断裂失效，最终选定的弹簧参数可覆盖常用家用车型150-220N·m的扭矩传递区间，兼顾平顺性与可靠性。盘片外缘的齿形结构做了倒角处理，装配时可顺利导入压盘卡槽，减少装配过程中的磕碰损伤，同时齿侧预留0.2-0.3mm的配合间隙，补偿加工与装配误差，避免工作过程中出现卡滞。
