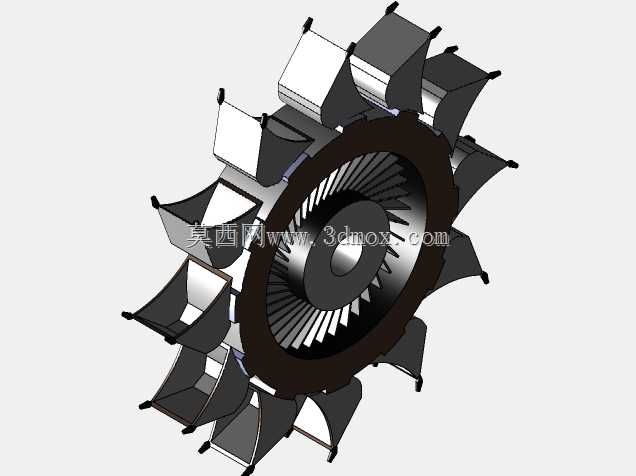

斗轮取料输送核心轮体结构设计

该结构是散料输送系统中斗轮取料设备的核心工作部件，主要应用于港口散货堆场、矿山储料场、火力发电厂输煤系统、钢铁厂原料堆场等场景，承担散状物料的连续挖取与向后续输送皮带喂料的核心功能，可适配煤炭、矿石、砂石、粮食等多种散状物料的连续转运作业，是大型连续装卸输送设备的核心执行构件。从功能特性来看，该轮体采用周向均布料斗的结构设计，轮体旋转过程中，周向布置的料斗随轮体转动切入料堆完成物料挖取，当料斗随轮体转动至上部卸料位置时，斗内物料在重力作用下滑落至轮体中心的导料结构内，顺势导入下方的输送皮带机，实现连续取料、喂料的作业流程，相比间歇式取料设备，作业效率更高，物料流转连续性更强，可适配长距离散料输送系统的连续作业需求。在设计思路上，该结构充分考虑了散料作业的重载、磨损工况，轮体主体采用辐盘式支撑结构，中心设置与驱动主轴连接的安装毂，辐条采用均匀受力的放射状布置，保证轮体旋转过程中受力均衡，减少偏载带来的结构疲劳；周向料斗采用带切削刃的斗型设计，斗口边缘做强化处理，降低挖取物料时的切入阻力，同时料斗的倾斜角度经过反复校核，保证挖取阶段物料不会洒落，转动至卸料位置时物料可完全卸出，无残留堵料问题；轮体中部设置导流栅格结构，既可以减轻轮体整体自重，又能够在卸料过程中对物料进行导流，避免物料散落至轮体内部造成卡滞。从安装边界与尺寸适配来看，该轮体的中心安装毂预留了标准的主轴连接接口，可与常规斗轮设备的驱动轴、减速机构直接适配，轮体外径尺寸适配常见的中型斗轮取料设备的安装空间，周向料斗的外伸尺寸经过优化，既保证了单斗取料容积满足作业效率要求，又不会因为斗体外伸过大导致轮体整体转动惯量过高，增加驱动系统的负载；轮体整体的轴向宽度与配套的导料槽、输送皮带宽度匹配，安装时仅需将中心毂与驱动主轴锁紧固定，调整好料斗与料堆坡面的切入角度即可投入使用，无需对周边配套结构做大幅改动，适配性较强。
