汽车用金属连接固定机加工零件结构

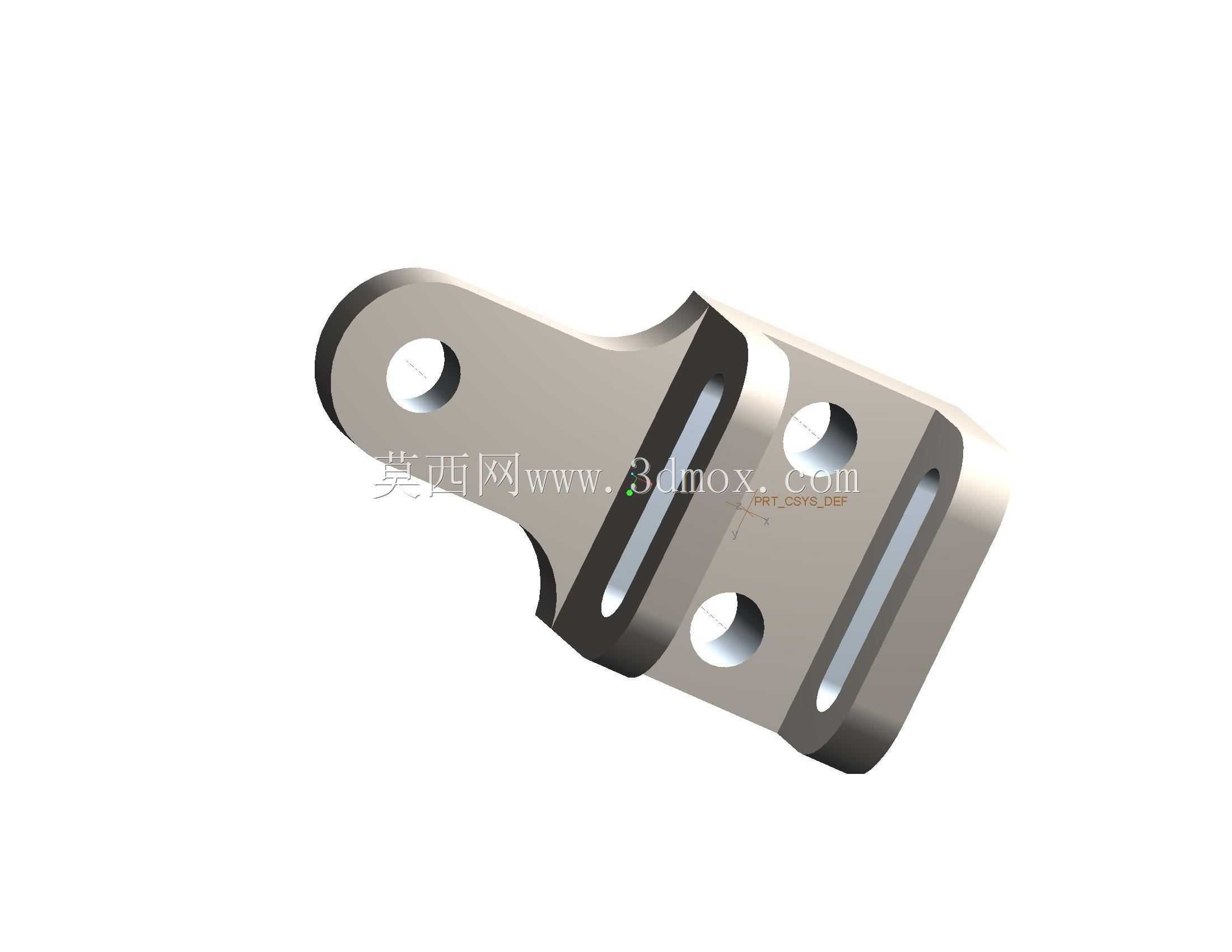

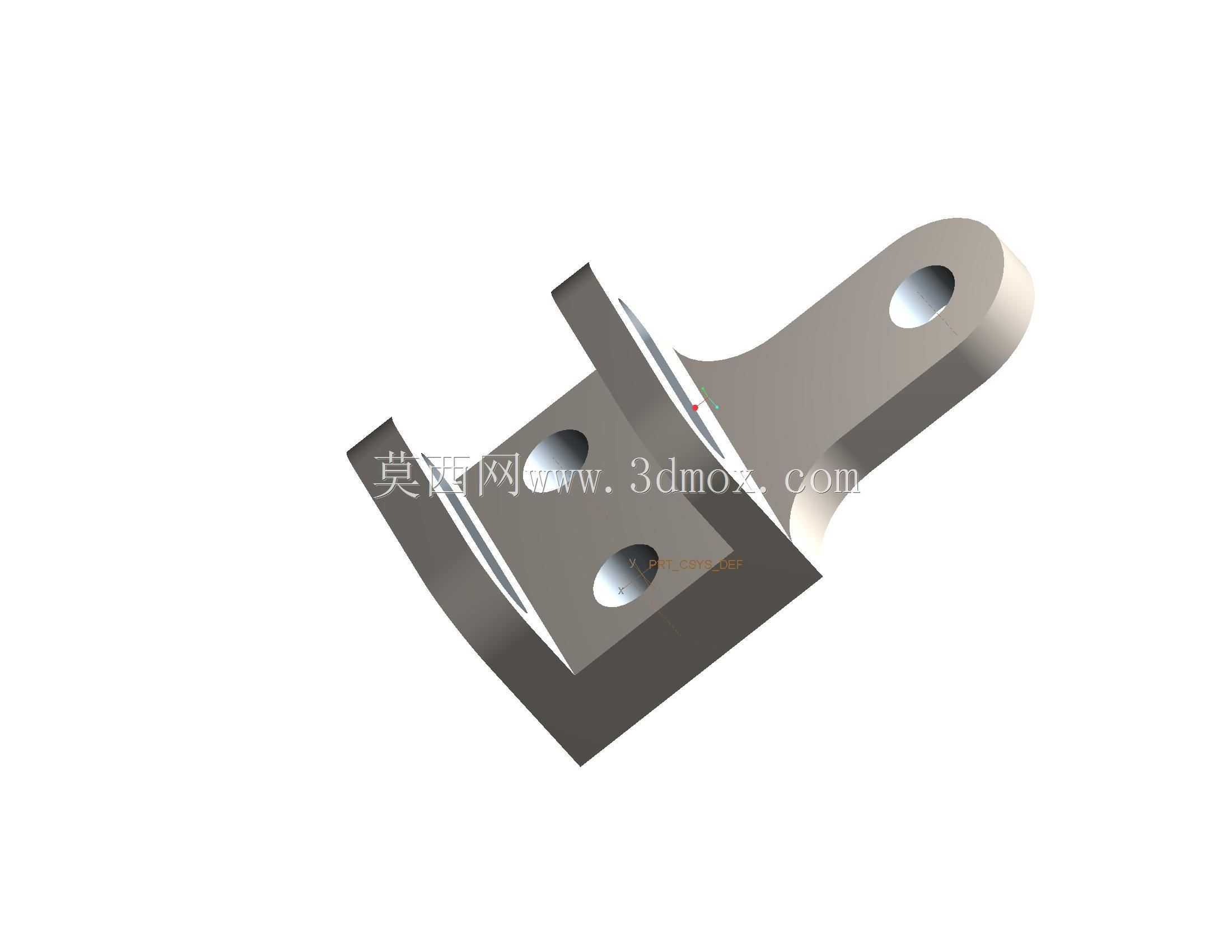

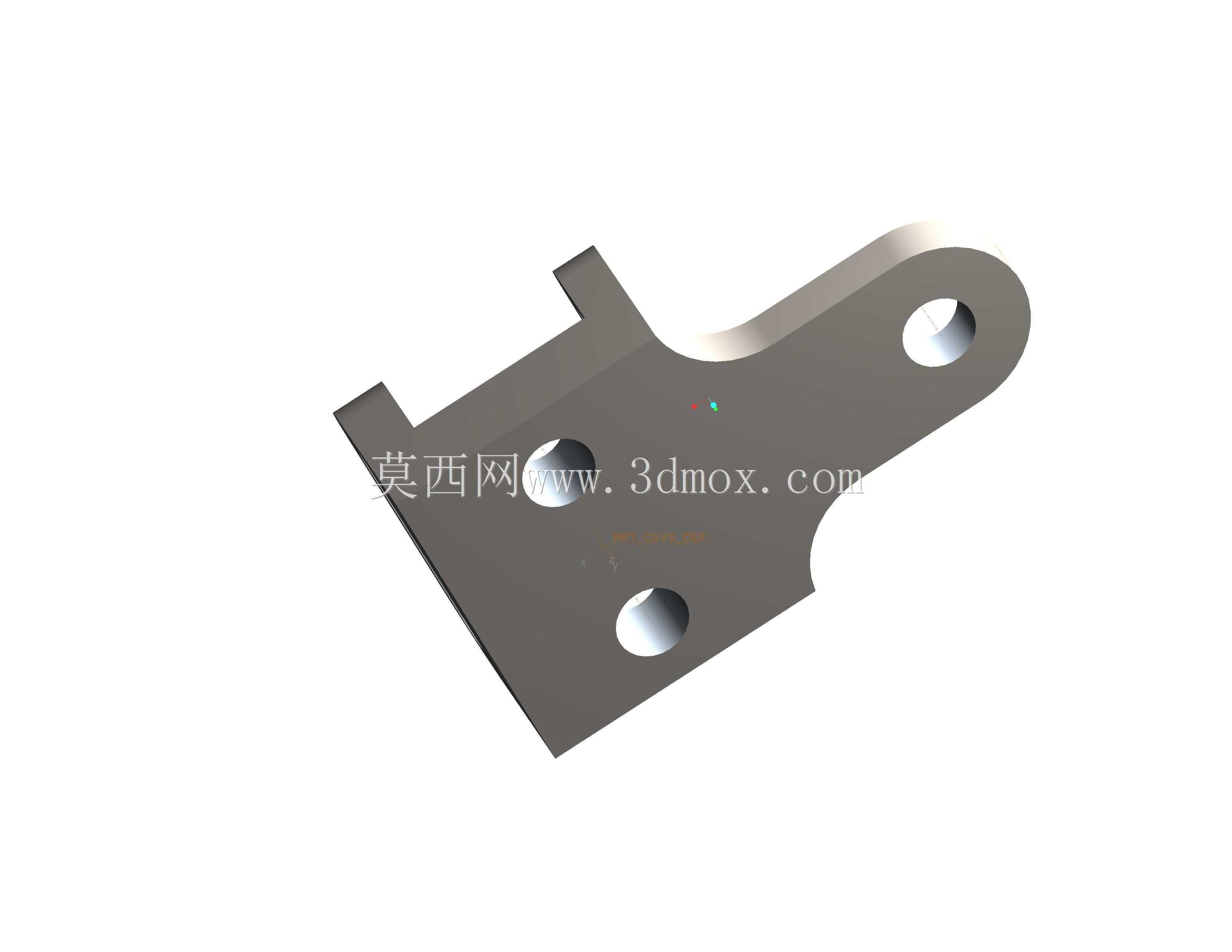

　　该零件为汽车配套的金属连接固定构件，主要应用在车身底盘附属部件、动力周边辅助组件的安装连接场景中，承担两个相对独立部件之间的载荷传递、位置固定功能，在车辆行驶过程中需要持续承受路面颠簸带来的交变振动、加减速过程中的瞬时冲击载荷，因此结构设计上优先考虑连接刚性与抗疲劳性能。从结构设计思路来看，零件主体采用一体化铣削成型的结构，避免拼接结构带来的应力集中问题，整体轮廓根据安装空间的边界做了适配性修型：一端设置单耳式铰接孔，用于和带销轴的活动端部件连接，孔位边缘做了倒角处理，既可以消除机加工毛刺，也能在销轴装配时起到导向作用，避免装配过程中刮伤销轴表面镀层；另一端设置两个平行的长条形安装槽，搭配两个圆形定位孔，

　　长槽的设计可以补偿安装过程中的位置公差，允许装配时沿槽长方向做小幅位置调整，降低相邻部件的加工精度要求，两个圆形定位孔则用于穿装固定螺栓，装配后可以限制零件的转动自由度，保证连接位置的稳定性。零件的安装边界需要匹配对应安装位的空间尺寸：单耳端的铰接孔中心到零件本体安装面的垂直距离经过精确核算，保证铰接部件转动时不会和周边的管线、结构件发生运动干涉；长槽的有效调节长度覆盖了相邻部件最大的累计公差范围，即使在车身焊接存在小幅变形的情况下，也能顺利完成装配，不需要额外做现场修配。零件的厚度方向根据载荷计算结果做了差异化设计，铰接孔周边的壁厚做了加厚处理，对应应力集中的区域做了圆弧过渡，避免应力突变导致的零件开裂；

　　安装槽的两侧保留了足够的承压宽度，保证螺栓压紧后有足够的摩擦力抵抗横向滑移，不需要额外增加防松结构就能满足整车的振动耐久要求。从实际使用场景来看，这类零件不需要做复杂的表面处理，机加工后做发黑防锈处理即可满足底盘区域的使用要求，加工过程中重点管控铰接孔的圆柱度、安装面的平面度，以及孔位之间的位置公差，避免装配后出现别劲、卡滞的问题。建模过程中需要重点还原各个安装特征的相对位置、倒角与过渡圆弧的尺寸，以及长槽的有效行程范围，保证导出的工程图可以直接用于机加工编程，不需要二次调整尺寸。
