Creo参数化设计关节连接结构件

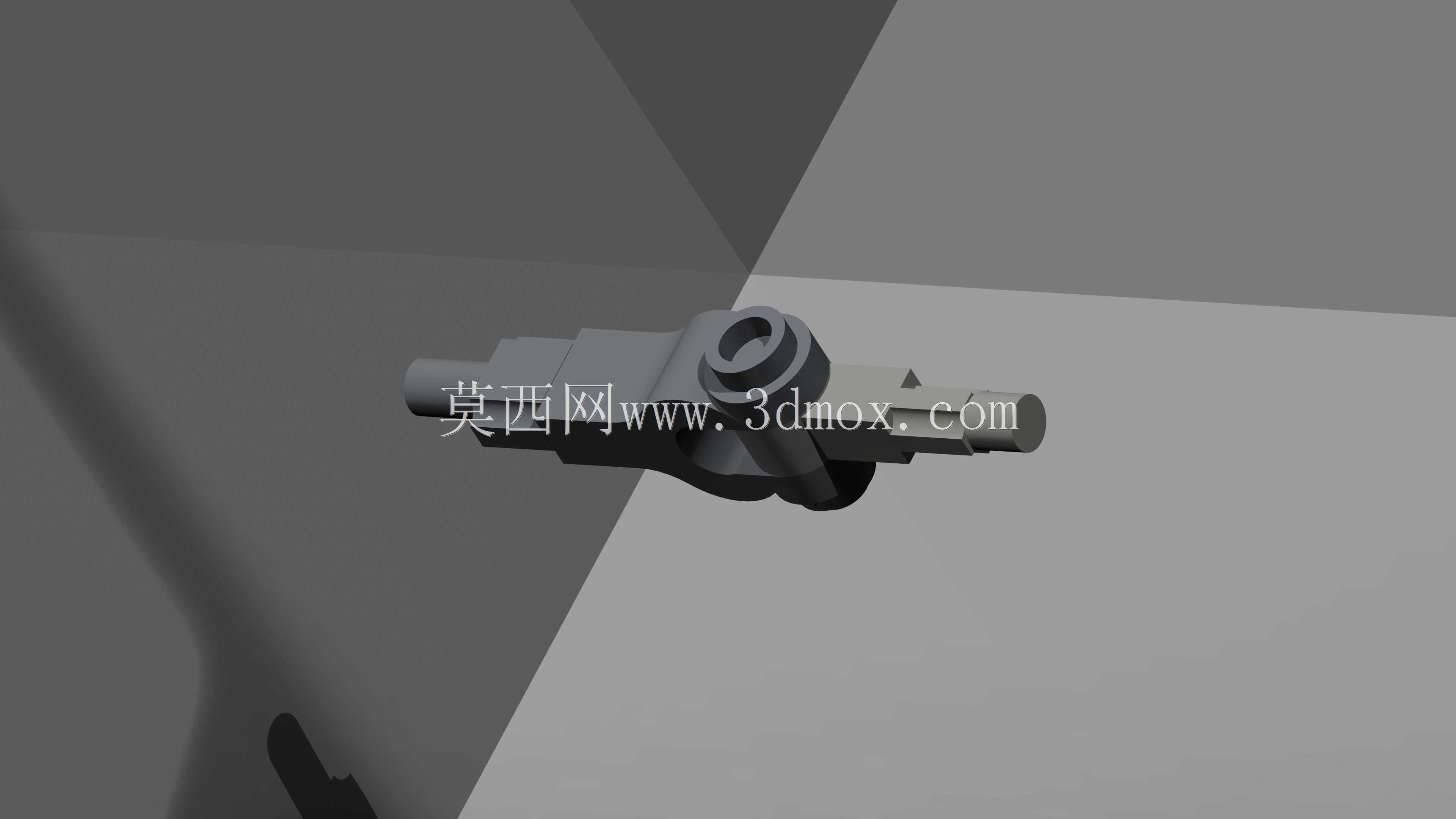

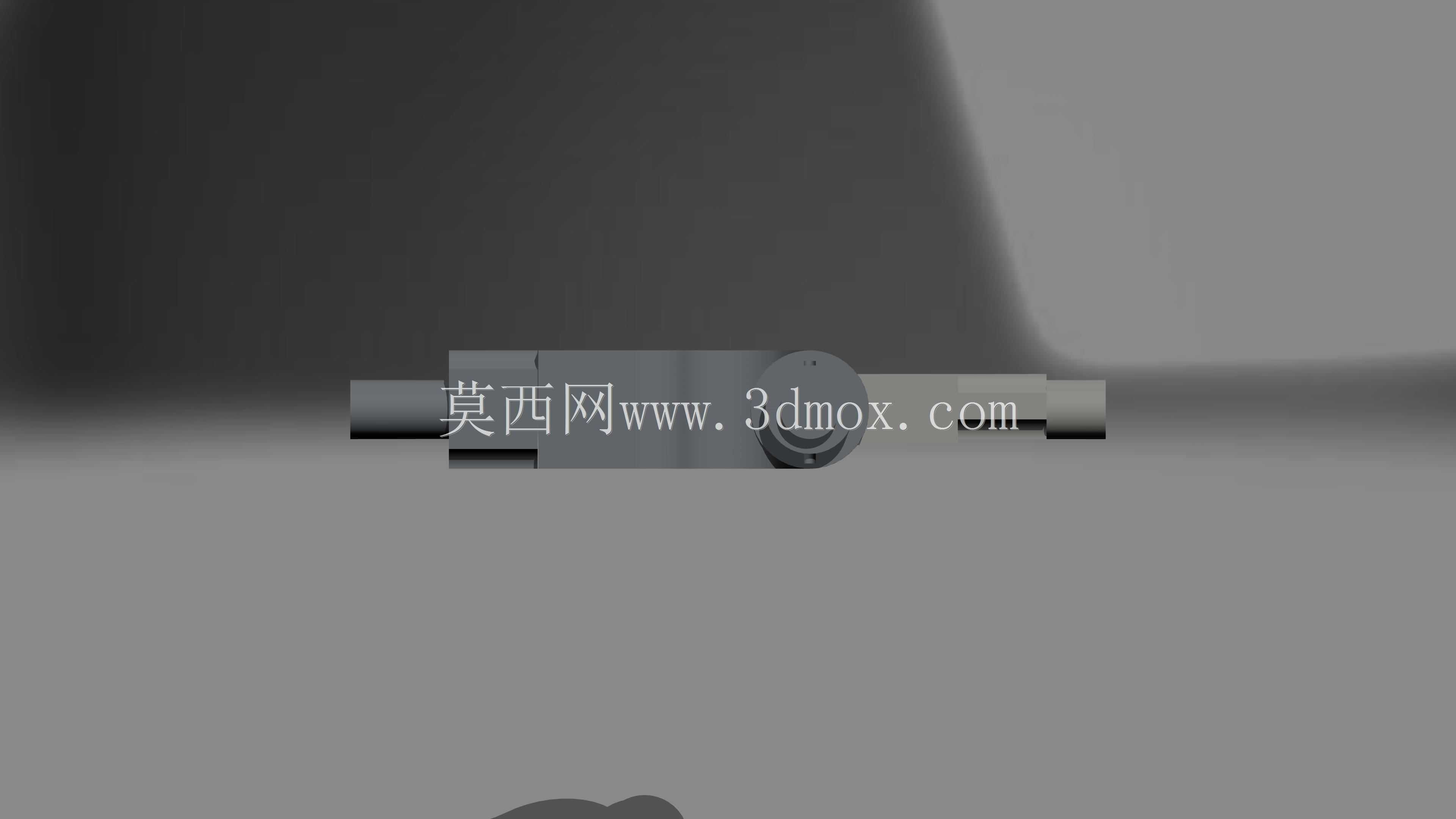

　　这类铰接结构件常应用在需要实现相对转动的机械传动链路中，比如轻工设备的连杆传动组、小型自动化设备的摆臂连接位、工装夹具的活动压头部位，核心作用是在两个刚性构件之间传递动力的同时，保留设定角度范围内的回转自由度，避免硬连接带来的应力集中与运动卡滞。从结构设计逻辑来看，该构件采用一体成型的主体基座搭配双侧同轴轴孔布局，中间预留的环形凸台是为了安装限位卡簧或者轴套，减少转动过程中的轴向窜动，两端伸出的圆柱轴段分别对应两个待连接件的安装孔位，轴段上加工的扁位结构是用来传递扭矩，防止连接后出现相对打滑的问题，相比光轴配合销钉的固定方式，这种集成式的铰接结构能减少装配零件数量，降低现场装配的对位难度。在安装边界的考量上，

　　该结构件的回转中心到各安装端面的距离经过参数化匹配，适配相邻构件的运动包络范围，不会在转动过程中出现邻件干涉，轴孔的配合公差选用基孔制H7/g6间隙配合，既能保证转动顺滑，又不会因为间隙过大导致传动精度丢失，主体的壁厚设计兼顾了结构强度与轻量化需求，在承受额定径向载荷的情况下，不会出现轴孔变形导致的转动卡涩。设计过程中采用参数化建模思路，将轴径、轴段长度、凸台厚度、回转中心距等核心尺寸设置为可变参数，后续如果需要适配不同负载、不同安装空间的使用场景，只需要修改对应参数就能快速生成衍生结构，不需要重新绘制整体轮廓，大幅提升同系列铰接件的设计迭代效率。实际应用中，这类结构件的表面不需要做额外的复杂处理，常规发黑或者镀锌处理就能满足多数工业场景的防锈耐磨需求，轴孔内壁如果是高频转动的使用场景，可以额外压入铜套或者含油轴承，进一步提升耐磨寿命，降低转动过程中的摩擦阻力。
