曲柄滑块传动机构三维结构设计

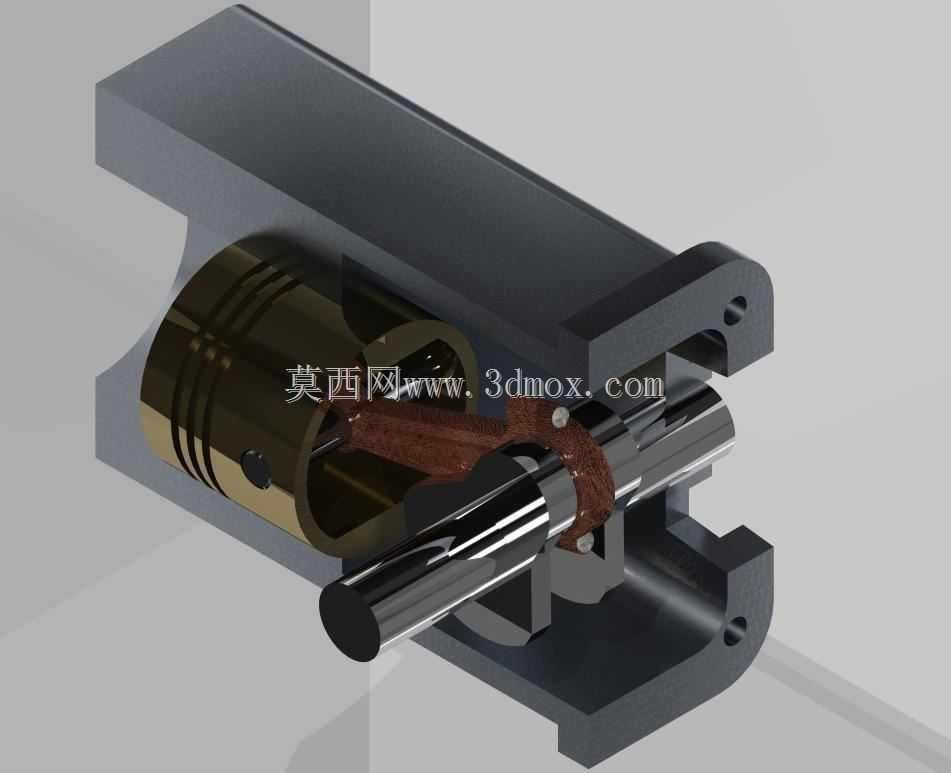

　　这套曲柄滑块结构是典型的运动转换类机械构件，核心作用是将曲柄的连续回转运动转化为滑块的往复直线运动，或是反向将直线推力转化为旋转扭矩，在内燃机、冲压设备、往复式泵体、送料机构等场景中应用极广。从结构布局来看，模型完整还原了活塞式曲柄滑块的核心组成：包含缸体导向段、活塞式滑块、曲柄销、连杆、曲轴输出段几个核心部分，缸体部分采用双侧带安装孔的开放式导向结构，既为滑块提供稳定的直线运动导向，也预留了与外部设备基座连接的安装位，安装孔位对称分布在缸体两端的支撑凸台上，可通过螺栓直接固定在设备安装面，安装边界规整，不需要额外设计复杂的转接工装。滑块部分采用带环槽的活塞式结构，环槽可用于安装密封件或是导向环，降低往复运动过程中的偏磨风险，

　　滑块内部预留了连杆连接的销孔，与连杆小头通过销轴形成转动副，配合间隙控制在合理的公差范围内，既保证转动灵活，也避免运动过程中出现过大的窜动。连杆作为连接曲柄与滑块的传力构件，采用了变截面的结构设计，靠近曲柄销的大头端尺寸更大，可承受回转过程中的交变载荷，杆身部分做了减重处理，在保证结构强度的前提下降低运动惯量，减少高速运转时的振动。曲柄部分与输出轴整合为一体，轴段表面做了光整处理，可适配轴承安装位，将回转运动向外输出，轴端的限位结构可防止轴承窜动，保证传动过程中的同轴度。设计过程中重点考虑了运动干涉问题，各运动副的活动范围都做了仿真验证，滑块运动到上下止点位置时，连杆与缸体内壁、曲柄与缸体端面都留有足够的安全间隙，不会出现运动卡滞。

　　导向缸体的内壁粗糙度要求较高，建模时还原了内壁的精加工面特征，实际生产中可通过珩磨工艺达到对应的精度要求，保证滑块往复运动的顺畅性。这类结构在选型适配时，需要重点关注曲柄的偏心距，偏心距直接决定滑块的行程长度，可根据不同设备的行程需求调整偏心距参数，同时连杆长度与偏心距的比值也会影响滑块的运动特性，比值越大滑块的运动越接近简谐运动，运转过程中的冲击载荷越小，适合高速运转的场景；比值越小则传力效率越高，更适合低速大载荷的冲压、锻压类设备。模型中各连接销轴都做了防脱结构设计，实际装配时可通过卡圈或者锁紧螺钉固定销轴，避免设备运转过程中销轴脱出引发故障。
