Muncaster蒸汽机气缸结构设计

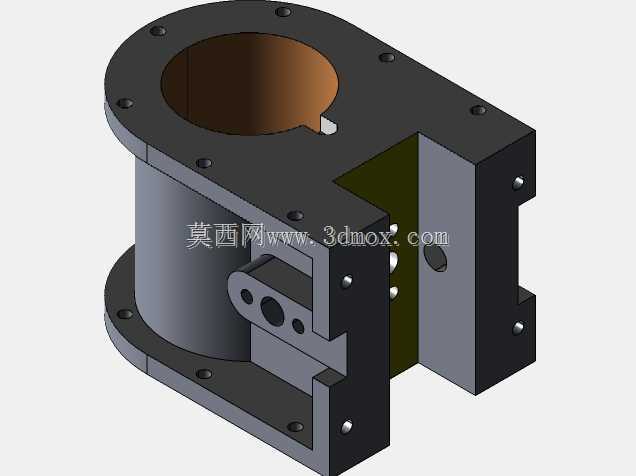

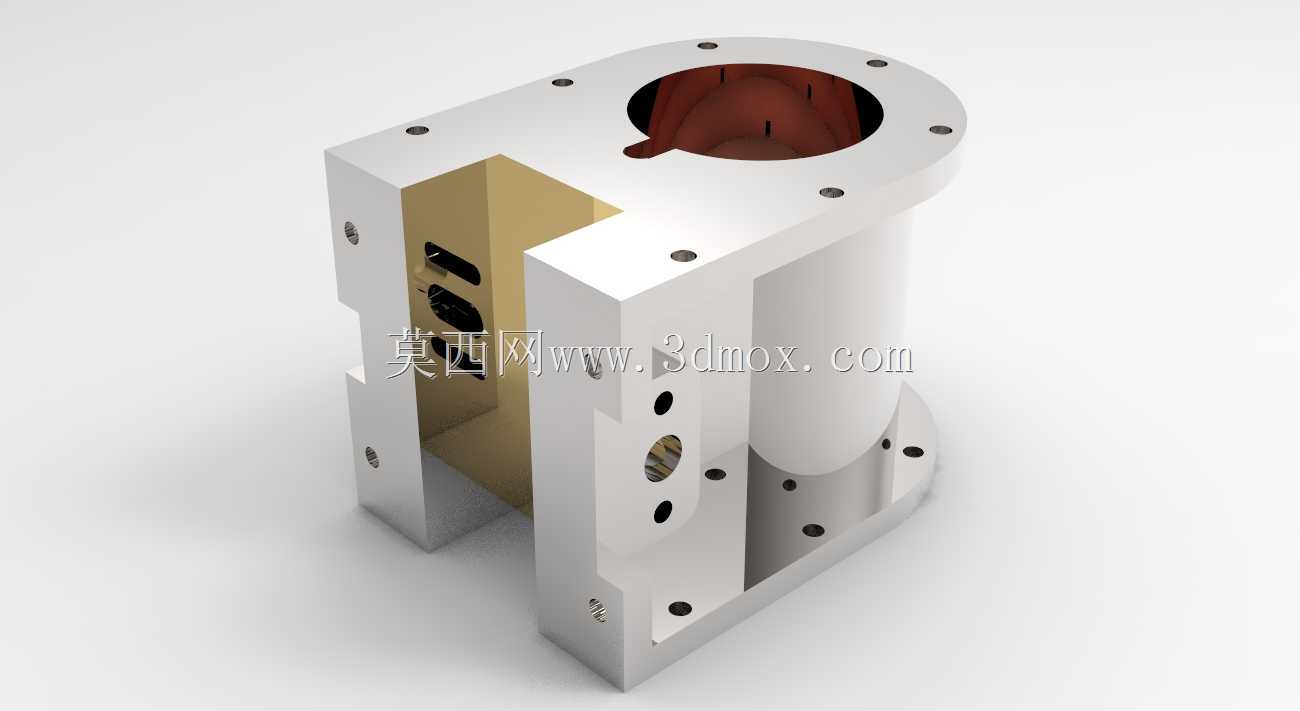

　　该气缸作为蒸汽机的核心动力转换部件，主要应用于小型复古蒸汽机动力演示装置、老式蒸汽机复刻教具以及小型蒸汽动力实验平台中，承担着将蒸汽热能转化为机械往复动能的核心作用，是整套蒸汽动力系统中完成能量转换的关键载体。从结构设计来看，整体采用分体式铸铝壳体结构，主体腔体为圆柱形承压腔，外部集成了多组安装定位法兰面，法兰面上均匀分布的螺栓孔可实现与蒸汽阀组、缸盖、动力输出端的刚性连接，保证承压状态下的密封可靠性。侧面开设的多组通孔分别对应进气口、排气口以及活塞杆导向安装位，孔位的同轴度公差控制在0.02mm以内，可有效降低活塞杆往复运动过程中的偏磨风险，延长密封件的使用寿命。腔体一侧延伸出的矩形安装座可直接固定在蒸汽机的机架基准面上，

　　安装座上的定位销孔可实现装配过程中的快速对位，减少现场调试的配装工作量。设计过程中优先考虑了腔体的承压强度，通过在腔体外部增设加强筋结构，在不额外增加整体壁厚的前提下提升了壳体的刚性，避免蒸汽压力反复冲击下产生的腔体形变。整体安装边界充分适配小型单缸蒸汽机的布局要求，横向安装尺寸可兼容常见的15-20mm缸径蒸汽机机架安装位，纵向高度预留了活塞往复运动的足够行程空间，不会出现运动干涉问题。从功能特性上看，该气缸的进排气通道采用内置式流道设计，可减少外部管路的连接数量，降低蒸汽泄漏的风险，流道的转角处均做了圆弧过渡处理，可降低蒸汽流动过程中的压力损失，提升能量转换效率。气缸内壁的粗糙度设计要求达到Ra0.8，

　　可保证活塞环在往复运动过程中的密封性能，减少蒸汽窜流导致的动力损耗。外部的安装孔位均做了沉头处理，装配后螺栓头不会突出安装面，可避免与周边运动部件产生刮擦。在实际应用场景中，该结构既可以用于蒸汽机原理教学的拆解演示，帮助学习者直观理解气缸的配气逻辑与动力传递路径，也可以作为小型蒸汽动力模型的核心部件，搭配活塞、连杆、曲轴组件完成整套动力单元的组装，运行过程中可稳定输出往复动力，带动飞轮组件实现连续转动。设计时充分考虑了加工工艺性，主体结构可通过铣削加工完成，无需复杂的异形模具，降低了小批量复刻的加工成本，各安装面的平面度公差统一控制在0.01mm以内，可保证装配后各结合面的密封效果，无需额外增加密封垫片的厚度即可实现低压蒸汽下的可靠密封。
