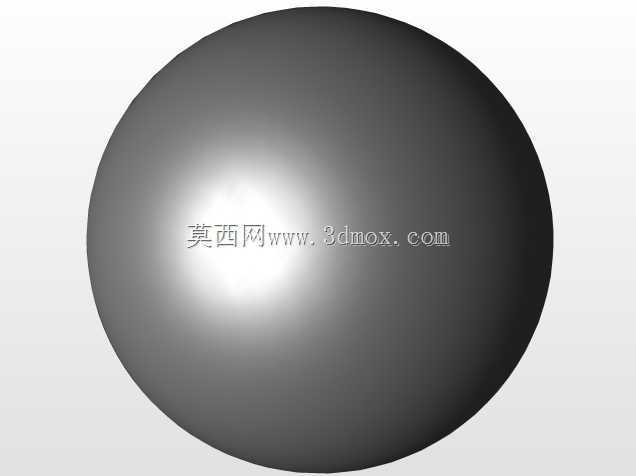

球轴承配套高精度滚动球体结构

项目分类:通用机械零部件 发布时间:2024-10-24 ID:786386
  • 球轴承配套高精度滚动球体结构

  作为滚动轴承的核心承载元件,这类球体的加工精度直接决定整套轴承的运转平稳性、额定动载荷与疲劳寿命,在各类旋转传动场景中应用极广,从小型精密仪表的微型轴承到重型冶金设备的大型剖分轴承,都需要匹配对应精度等级的滚动球体。设计这类球体时,首先要匹配对应轴承套圈的滚道曲率参数,球体直径公差需要控制在微米级,同组轴承内的球体直径变动量不能超过规定阈值,否则会出现载荷分布不均的问题,导致局部应力集中提前出现点蚀失效。从安装边界来看,球体需要完全容纳在内外圈滚道与保持架形成的兜孔空间内,球体直径与滚道曲率半径的比值通常控制在0.94-0.98区间,这个参数区间既能保证足够的接触面积降低接触应力,又能避免球体运转时出现过大的自旋滑动,减少摩擦发热。

  实际应用中,不同工况对球体的材质和表面处理要求差异极大,普通传动场景常用高碳铬轴承钢材质,经过淬火回火后硬度达到HRC61-65,表面粗糙度控制在Ra0.02以下,能够满足常规转速下的滚动接触需求;高速主轴场景会使用陶瓷材质的球体,密度仅为钢球的40%左右,运转时离心力更小,同时陶瓷材料自润滑性能优异,在润滑不足的极端工况下也能短时间维持运转,避免抱轴故障。建模过程中需要重点关注球体的真球度误差模拟,实际生产中球体的真球度会直接影响轴承的振动值,高精度级别的轴承球体真球度误差要控制在0.1微米以内,建模时可以通过参数化控制球面轮廓度,模拟不同加工精度下的球体形态,方便后续做轴承整体的装配干涉检查与载荷仿真。

  另外球体与保持架兜孔的间隙设计也十分关键,间隙过小会导致球体在兜孔内卡滞,运转时出现异常磨损,间隙过大则会让球体在运转时产生过大的窜动,增加轴承的振动噪声,通常兜孔直径比球体直径大0.1-0.3毫米,具体数值需要根据轴承的转速、载荷特性做针对性调整。在做轴承整体装配仿真时,球体的接触设置是核心难点,需要定义球体与内外圈滚道的摩擦接触参数,同时考虑运转时的弹性变形量,才能准确计算出轴承的径向游隙与接触应力分布,为后续的轴承寿命计算提供准确的模型基础。这类球体虽然结构看似简单,却是整个机械传动系统中最基础的核心零件,从家用电机的转轴支撑到风电主轴的重载轴承,每一个旋转节点的可靠运转都离不开这类高精度滚动球体的稳定工作。
