红灰撞色多辐条乘用汽车轮毂结构设计

　　日常做乘用车行走系统部件建模时，轮毂是兼顾外观辨识度与结构可靠性的核心零件，这次完成的这款多辐条轮毂，首先要匹配常规家用紧凑型乘用车型的安装边界，中心定位孔适配主流前驱家用车的轴头尺寸，周向均匀布置的五个螺栓孔，孔位分度圆直径严格对应常规五孔轮毂的安装规格，能直接适配多数同参数的车型制动盘与转向节装配位，不需要额外做转接法兰调整。

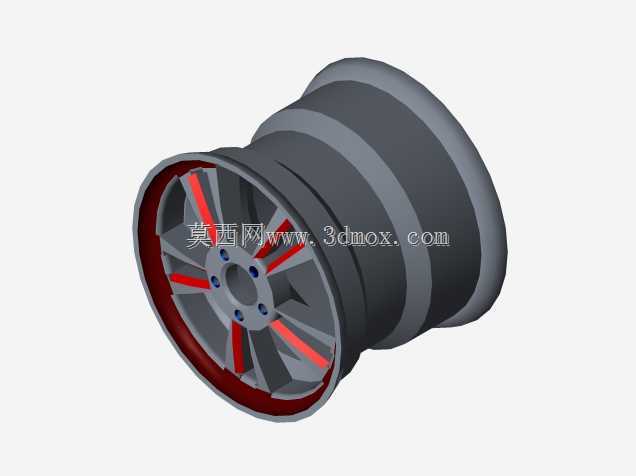

　　从实际使用场景来看，这款轮毂偏向民用改装风格的定位，轮辋部分采用常规深槽轮辋结构，胎圈座的角度与直径公差严格贴合民用真空轮胎的装配标准，能够适配常见的17寸民用轿车轮胎，安装后轮胎与轮辋的贴合密封性可以满足日常城市道路、常规非铺装路面的行驶气压保持要求，不会出现慢漏气、胎圈移位的问题。

　　结构设计层面，辐条采用十组双辐条的对称布局，每组辐条做了内凹的倾斜造型，表面预留了红色装饰嵌件的安装槽位，既可以通过撞色设计提升外观的运动感，也能在保证辐条整体抗弯截面模量的前提下，适当削减辐条非受力区域的材料厚度，实现轻量化的目标。辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的行驶过程中辐条根部开裂问题，轮毂中心的安装盘部分做了加厚处理，螺栓孔周边设计了凸台结构，分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形。

　　设计过程中需要重点考虑动平衡的预留空间，轮辋内侧边缘预留了平衡块的安装位置，辐条的周向质量分布经过对称校核，装配后不需要额外做过多的平衡块配重就能满足高速行驶的动平衡要求。另外轮辋的偏距设置适配常规家用车的轮距需求，安装后不会出现轮胎蹭翼子板内衬、或者转向时蹭刹车卡钳的问题，中心孔的倒角处理也方便维修时的轮毂拆装对位，降低售后维护的操作难度。

　　从实际功能特性来说，这款轮毂既可以满足日常行驶的承载需求，每组辐条的受力路径从中心安装盘直接传递到轮辋的受力环区，垂直载荷、转弯侧向力、制动扭矩都能通过辐条均匀分散，不会出现局部应力过大的问题，同时外观的撞色设计也能满足车主对车辆外观个性化的需求，兼顾实用性与装饰性。
