车载铰接式支撑连接构件结构设计

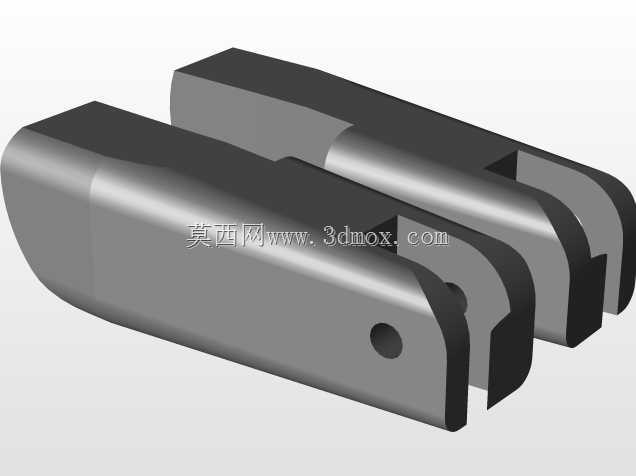

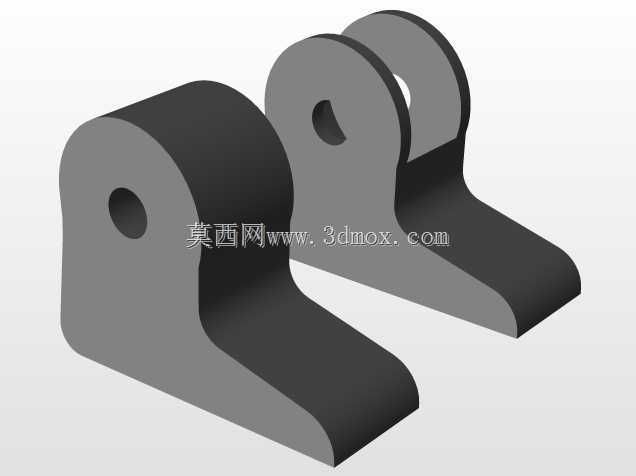

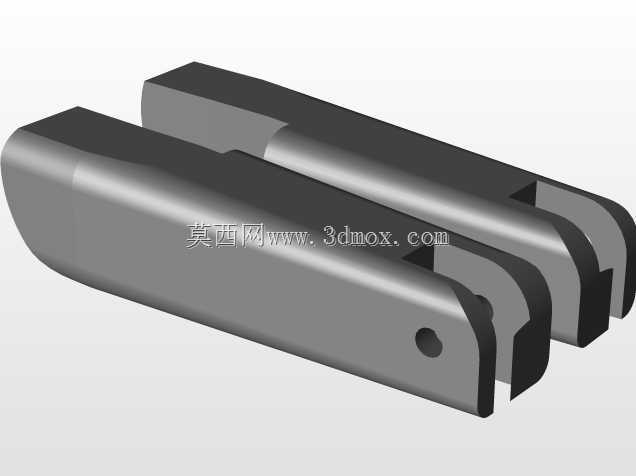

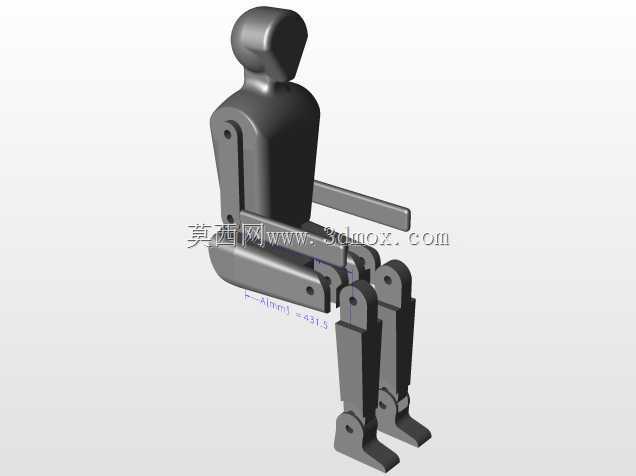

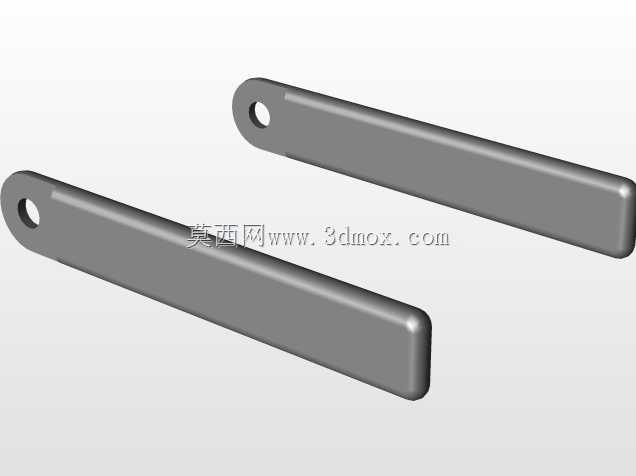

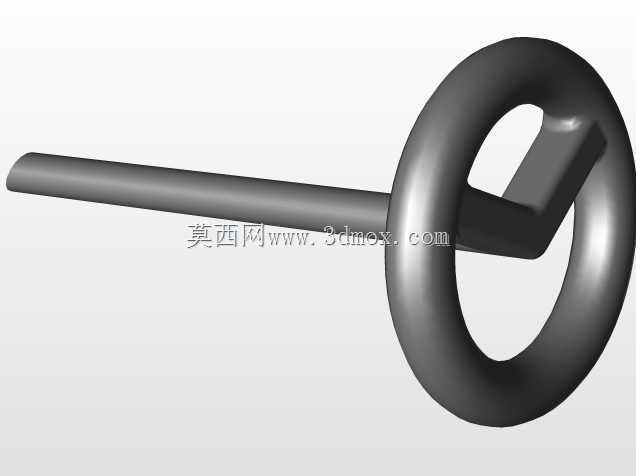

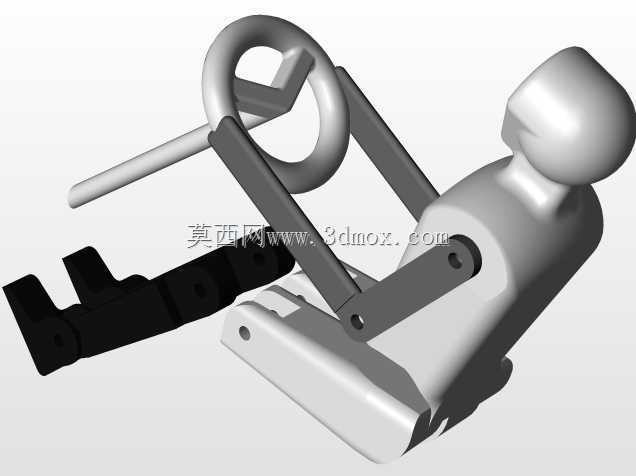

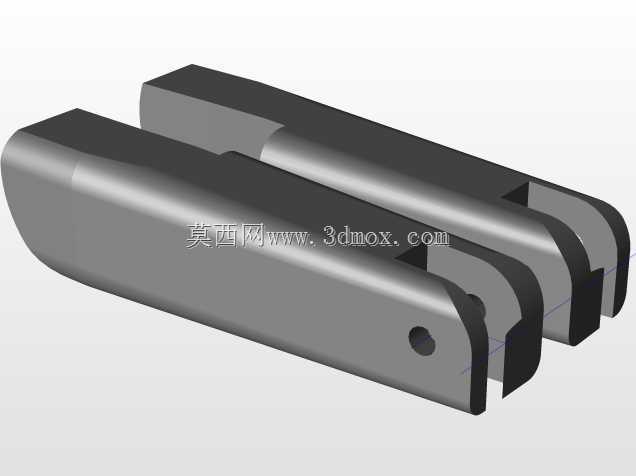

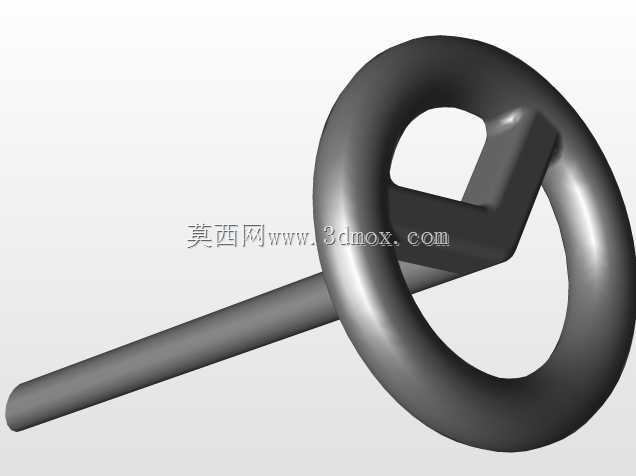

　　该铰接式支撑连接构件主要应用于车载设备的活动支撑场景，常见于车载可调节操作台、车载外接挂载支架、特种车辆舱内活动扶手等需要实现角度调节与承重支撑的部位，核心作用是在保证连接强度的前提下，实现两个安装面之间的相对转动，同时承担静态承重与动态工况下的交变载荷。从结构设计逻辑来看，构件采用分体铰接式布局，上部为带圆弧过渡的连接端，设置同轴铰接孔用于与上部被支撑部件连接，铰接孔内可配套铜套或自润滑轴承，降低转动过程中的磨损，提升长期使用的可靠性；中部为变截面支撑臂，通过圆弧过渡消除应力集中点，避免在车辆行驶过程中因颠簸振动产生的交变载荷引发结构疲劳断裂；下部为长条形安装底座，设置多组安装孔位，可适配不同的安装基面，同时预留足够的调节余量，

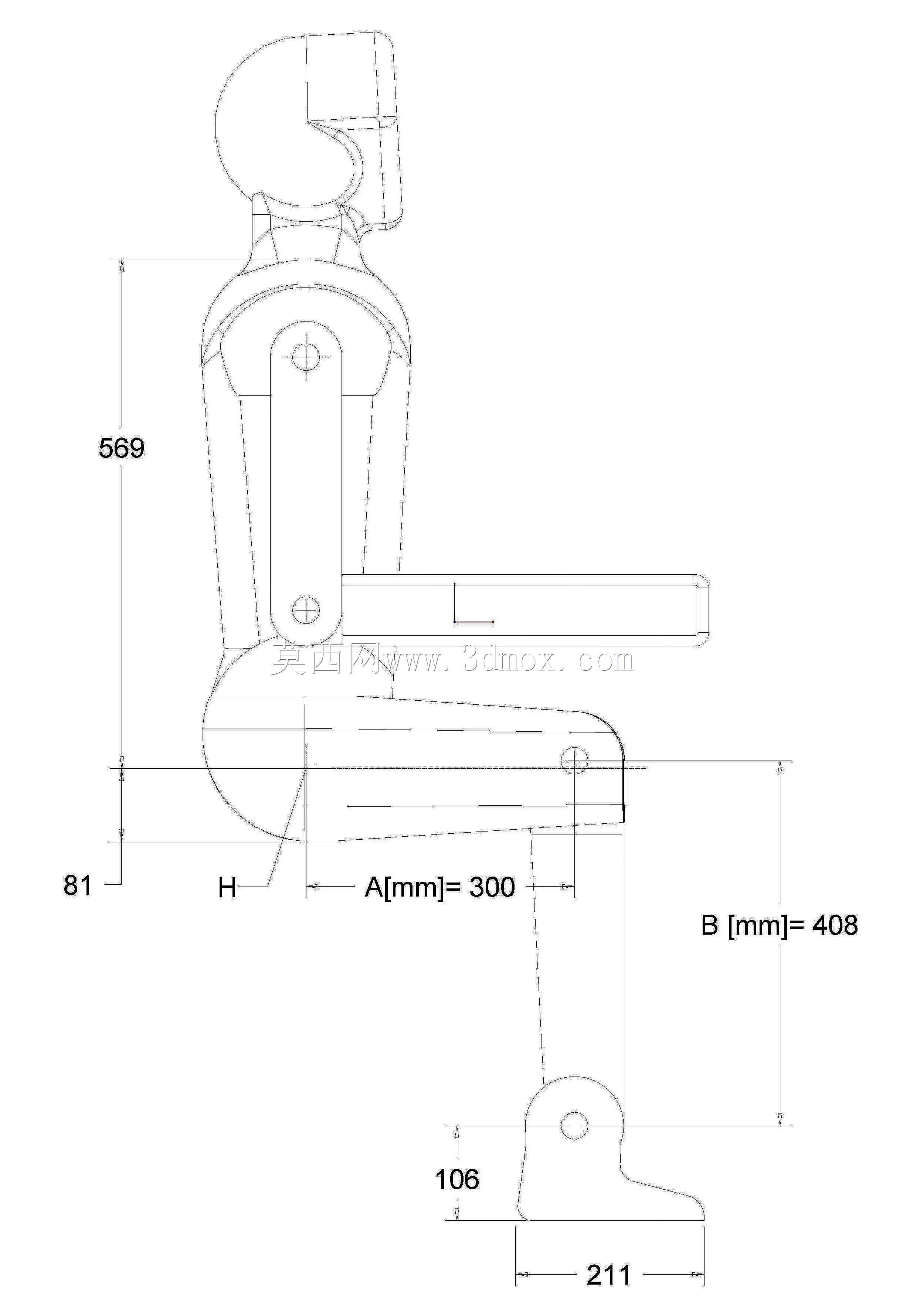

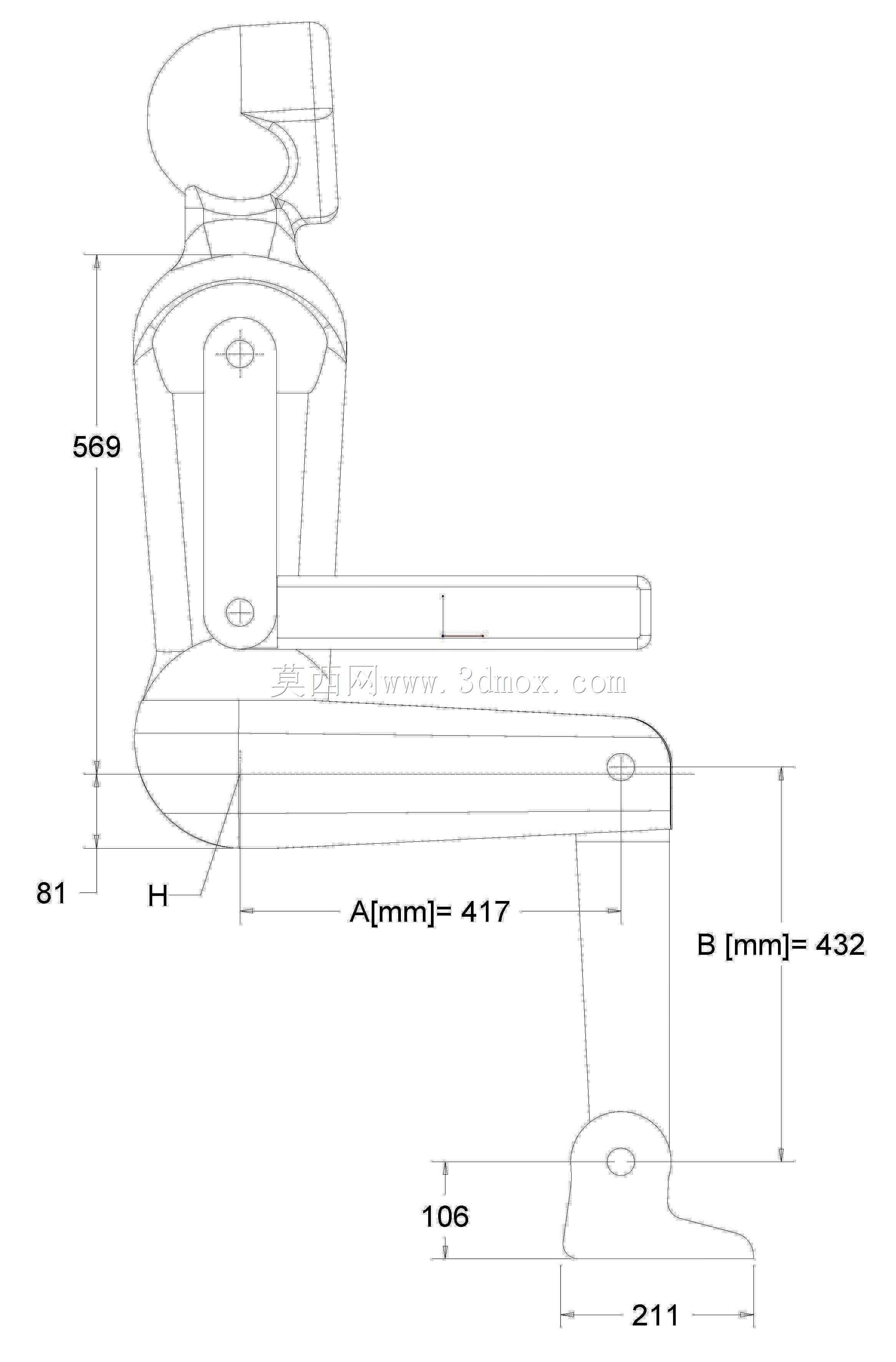

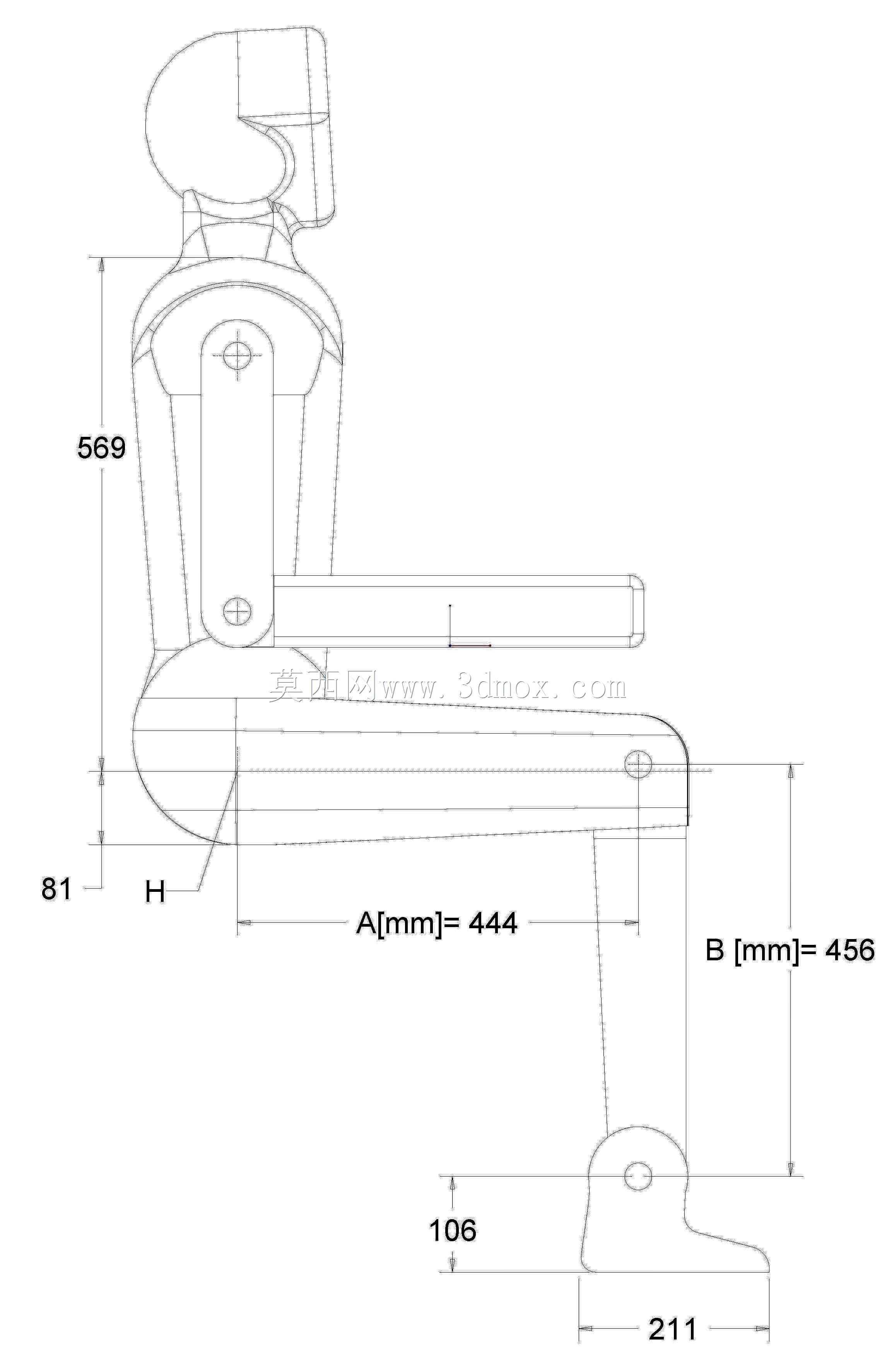

　　抵消安装过程中的基面公差。从尺寸边界来看，构件总高度为569mm，下部安装底座横向总长度为456mm，其中有效安装跨度为444mm，底座前端突出长度为81mm，上部铰接端的侧向安装宽度为106mm，所有尺寸标注均以安装基面为基准，在实际建模与选型过程中，需要重点关注安装基面的平面度公差，若基面平面度超过0.2mm，需要在安装时增加调整垫片，避免底座安装后产生内应力，长期使用出现变形。设计过程中优先考虑了车载工况的特殊性，所有棱边均做了R3以上的圆角处理，避免尖锐边角在车辆晃动时对操作人员造成磕碰伤害；铰接部位的转动阻尼可通过配套的紧固件预紧力进行调节，既可以实现任意角度悬停，也可以根据使用需求调整转动松紧度。在三维建模过程中，

　　需要重点验证铰接部位的同轴度公差，保证上下铰接孔的同轴度控制在0.05mm以内，避免转动过程中出现卡滞；同时需要对支撑臂的变截面位置做有限元强度校核，模拟车辆急刹、颠簸路面行驶等极端工况下的载荷分布，确保结构安全系数满足车载设备的使用要求。该构件的安装方式采用螺栓固定式，不需要额外焊接，适配车载场景下的改装与后期维护需求，可根据实际使用场景更换不同长度的支撑臂，适配不同的安装高度要求。
