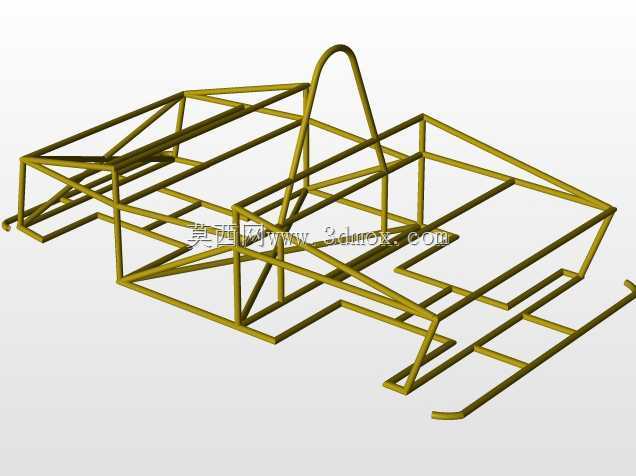

单座电动太阳能赛车管式车架结构设计

　　该管式桁架车架针对电动太阳能汽车锦标赛赛事场景开发，核心承载单人驾驶舱、太阳能电池板铺设支架、动力储能单元、行走转向系统的全部安装载荷，适配低风阻太阳能赛车的整车布置需求。从结构选型来看，采用空间圆管桁架构型，相比冲压钣金式车架，在同等自重下可获得更高的扭转刚度与弯曲强度，匹配赛事对整车轻量化的严苛要求，能够抵消太阳能电池组件、储能电池组带来的额外重量增量，降低整车滚动阻力与能耗水平。设计过程中优先划定了核心安装边界：驾驶舱区域预留了符合赛事安全规则的乘员生存空间，防滚环结构采用加大管径的管材一体弯折成型，在侧翻、正向碰撞工况下可形成稳定的溃缩吸能缓冲区，避免舱体变形侵入乘员生存空间；车架前部预留转向机构、前悬安装点的定位基准，

　　所有安装支座的孔位同轴度公差控制在0.1mm以内，保证转向拉杆运动无卡滞，前轮定位参数在行驶过程中保持稳定；中部区域为电池组、电机控制器预留了平整的安装平面，安装点采用加强筋局部补强，避免动力总成工作时的振动引发车架共振；后部区域集成后驱动电机、后轮悬架的安装位，同时预留了太阳能电池板支架的固定接口，可根据不同赛道的光照角度调整电池板安装倾角。车架的主纵梁沿整车长度方向连续布置，横向斜撑采用三角形稳定构型，在受力集中的悬架安装点、防滚环连接位置均设置了局部加强衬管，避免应力集中引发的管材开裂。所有管材的连接节点均采用相贯线切割适配，保证焊接时的贴合面积，提升焊缝强度，无需额外增加连接角码即可满足赛事的结构强度校验要求。

　　从实际使用场景出发，该车架的离地间隙适配铺装赛道的行驶需求，下部桁架结构预留了电池组的散热通风通道，可在车辆长时间行驶时引导气流带走储能单元产生的热量，避免电池过热引发的性能衰减；车架上部的桁架结构可直接作为太阳能电池板的铺设基底，无需额外设计独立的电池支架，进一步降低整车的结构重量。在装配边界上，车架的整体宽度符合赛事对单座赛车的尺寸限制，驾驶舱两侧的桁架结构预留了安全带安装点、操控踏板的固定位，可适配不同身高车手的坐姿调整需求，转向柱的安装角度可在一定范围内调节，匹配不同的驾驶习惯。
