乘用车辐条式合金轮毂结构设计方案

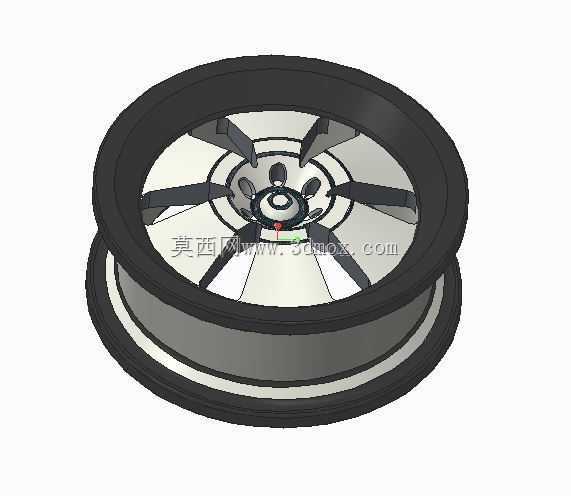

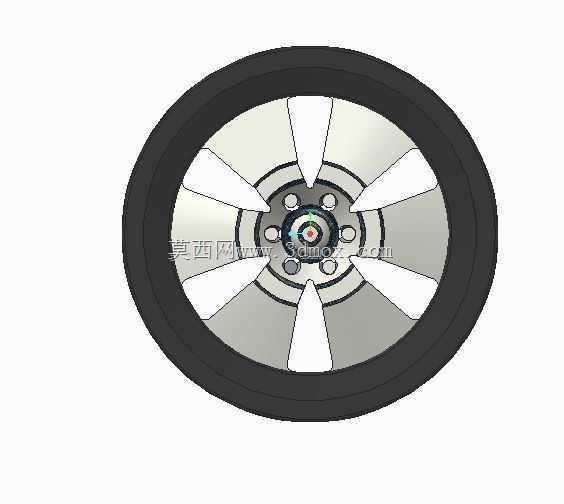

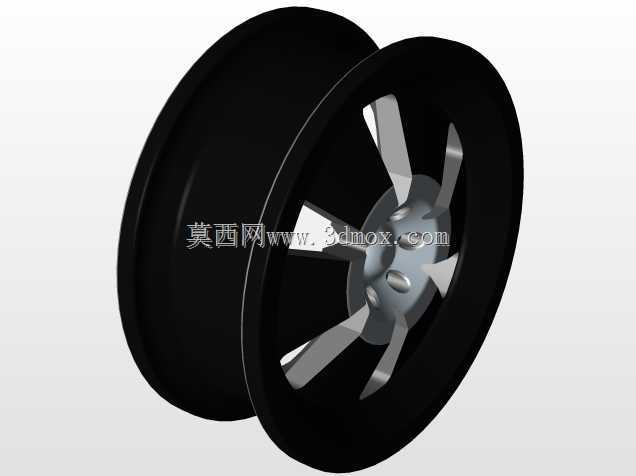

　　日常做底盘行走部件建模时，车轮部分的匹配度直接影响后续整车装配的干涉校验结果，这款合金车轮的建模逻辑完全围绕实车装配边界展开，没有做脱离量产实际的夸张造型。轮辋部分采用等宽深槽结构，胎圈座的角度严格匹配民用真空轮胎的安装规范，轮缘的凸起高度做了加厚处理，能避免车辆过坑洼路面时轮胎脱圈的风险，轮辋的内侧预留了气门嘴安装孔位，孔位周边做了局部加厚，防止安装气门嘴时出现应力开裂。辐条采用多辐对称布局，每根辐条的截面从轮毂中心的安装盘位置向外逐渐收窄，靠近轮辋的位置做了圆弧过渡，这种变截面设计既能分散行驶过程中路面传递的冲击载荷，也能减少铸造过程中的缩孔缺陷，辐条背面做了不等厚的减重槽，在不降低结构强度的前提下控制整体重量，

　　降低非簧载质量提升悬挂响应速度。中心安装盘的位置预留了与车轴法兰匹配的螺栓孔分布圆，中心孔的直径公差按照过渡配合要求设定，安装面做了平整化处理，没有多余的凸起结构，保证轮毂与车轴法兰贴合紧密，不会出现高速行驶时的抖动问题。设计过程中优先考虑了量产工艺的可行性，所有转角位置都做了铸造圆角处理，避免尖锐位置出现应力集中，辐条与轮辋的连接位置做了加厚的加强筋，能承受车辆急加速、急刹车时的扭矩输出，轮辋的宽度、偏距参数都按照常规紧凑型乘用车的安装边界设定，不需要额外加装法兰盘就能直接适配对应车型的羊角结构。建模时把轮胎安装位、刹车卡钳避让空间都做了预留，辐条的内凹深度足够容纳常见的单活塞浮动卡钳，不会出现轮毂转动时剐蹭刹车部件的问题，

　　整个模型的曲面连续度符合工程建模要求，没有碎面、破面问题，能直接导入有限元分析软件做载荷仿真，也能用于后续的铸造模具开模参考，不管是做结构教学演示，还是做新车型的轮毂方案选型参考，都能直接复用建模逻辑，调整辐条造型或者尺寸参数就能快速衍生出不同风格的轮毂方案。
