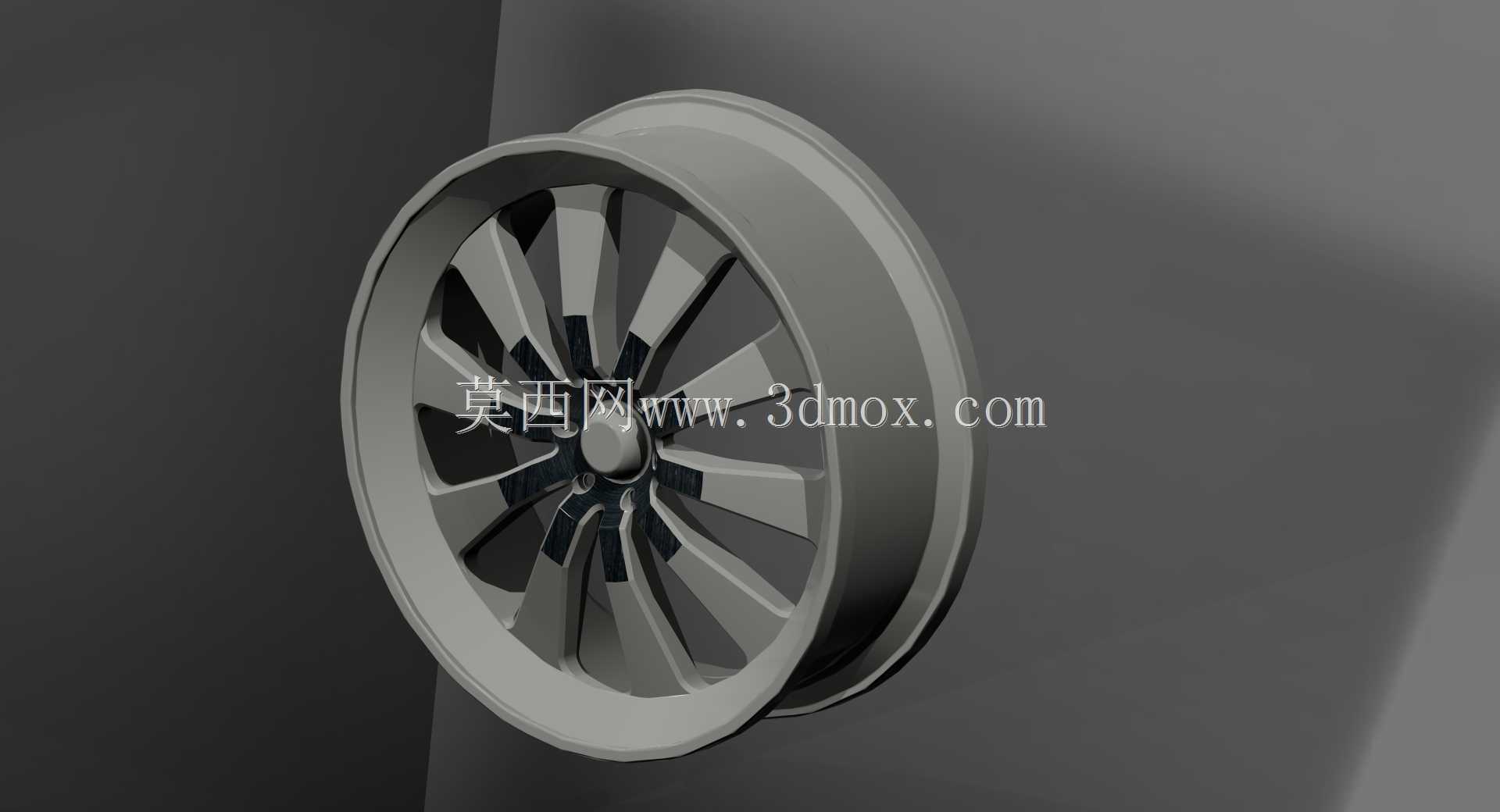

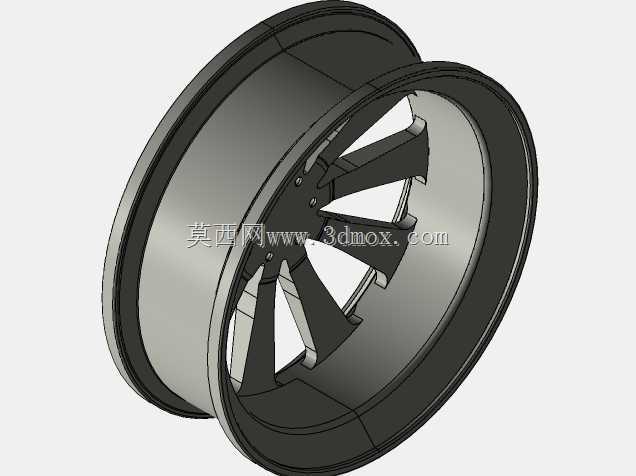

乘用车多辐条轻量化铝合金轮毂结构设计

　　这款铝合金车轮主要面向民用乘用车行走系统配套场景，作为整车承载与行驶的核心旋转部件，承担着传递底盘扭矩、缓冲路面冲击、固定轮胎轮廓的核心作用，日常适配铺装路面的家用轿车、城市SUV车型，可匹配常规子午线真空轮胎使用。从结构设计逻辑来看，整体采用深槽轮辋搭配多辐条放射式轮辐的布局，轮辋部分预留了标准的胎圈座安装斜面，边缘设计有凸起的轮缘结构，能够在轮胎充气后牢牢卡合胎圈，避免车辆转向或急加速时轮胎出现脱圈风险，轮辋中部的气门嘴安装位做了沉台处理，不会与平衡块、制动卡钳产生运动干涉。轮辐部分采用等强度渐变厚度设计，靠近轮毂中心安装座的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，既能够保证车轮承受径向、侧向载荷时的结构强度，

　　又能尽可能削减非簧载质量，降低底盘悬架的响应负担，提升整车行驶的操控质感。中心安装面设计有标准的螺栓孔分布圆，匹配乘用车常用的五孔安装规格，中心定位孔的尺寸公差按照过渡配合要求设计，能够保证车轮安装到车桥法兰上时的同轴度，避免高速行驶时出现车轮抖动的问题。轮辐之间的镂空区域兼顾了制动系统散热需求，车辆连续制动时产生的热量可以通过辐条间隙快速流通，避免制动盘过热出现制动力衰减的情况。整体外形的回转半径严格控制在常规17寸乘用车轮毂的尺寸边界内，轮辋宽度适配215-235宽度区间的轮胎，安装偏移量经过校核，装车后不会超出翼子板轮廓，也不会与内侧的减震器、转向拉杆发生运动碰擦，表面的辐条造型在满足结构强度的前提下，做了流线型过渡处理，能够降低行驶时的风阻紊流，也能减少车轮处的积灰附着。
