交流稳压器用双切口中间攻丝杆结构

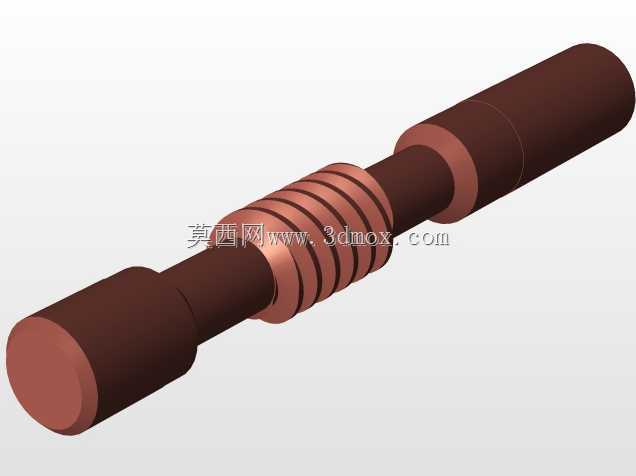

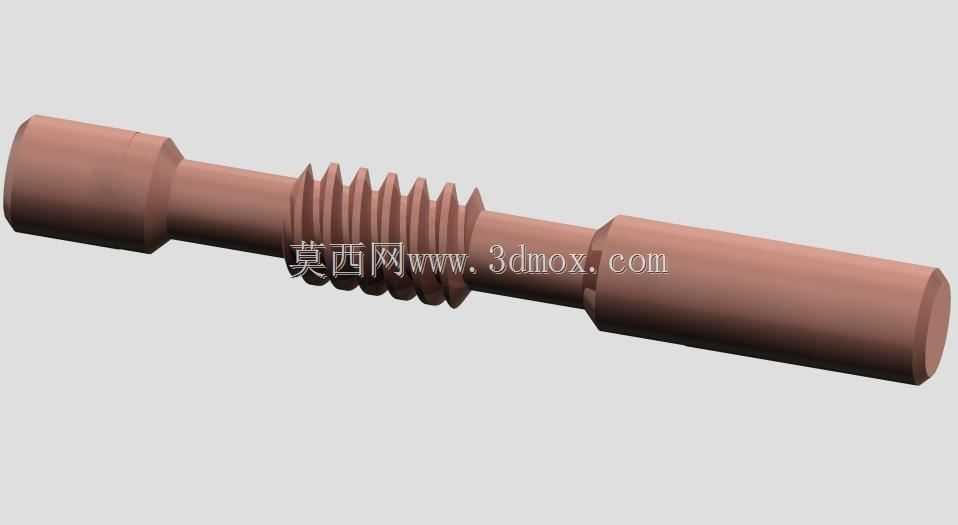

　　在交流稳压器的调压传动链路里，这类带双切口的中间攻丝杆承担着扭矩传递与行程精准控制的核心作用，区别于常规单头传动丝杆，它的双切口设计是为了适配稳压器内部碳刷组件的双向同步位移需求，避免单切口结构在频繁往复调压过程中出现的传动间隙累积问题。从结构设计逻辑来看，杆体两端的光轴段是安装定位基准，直径公差需要控制在h7级别，和两端的支撑铜套做间隙配合，保证转动过程中径向跳动量不超过0.02mm，避免碳刷在调压过程中出现偏磨，影响稳压输出精度。中间的螺纹段采用的是梯形牙型，相比普通三角螺纹，梯形牙的牙根强度更高，耐磨性能更好，能够承受稳压器长期频繁调压带来的往复磨损，牙距的选择是匹配稳压器的调压行程来定的，

　　单圈转动对应的碳刷位移量刚好覆盖1V的电压调整梯度，不会出现调压过冲或者调节精度不足的问题。两端的切口结构不是对称布置的，其中一端的切口是和驱动端的联轴套配合，传递伺服电机或者手动调节旋钮的输入扭矩，切口的深度需要兼顾传动强度和装配便利性，过深会削弱杆体端部的抗扭强度，在堵转情况下容易出现断轴问题，过浅则会出现配合打滑，无法准确传递调节动作。另一端的切口是和位置反馈组件的拨叉配合，将丝杆的转动角度同步传递给位置电位器，实时反馈当前的输出电压档位，这部分的配合间隙需要控制在0.01mm以内，否则会出现电压显示值和实际输出值的偏差，影响稳压器的参数校准。杆体的整体长度是根据稳压器线圈的轴向长度来确定的，

　　螺纹段的有效行程要比碳刷的总移动行程多出5mm的安全余量，避免调节到极限位置时出现丝杆顶死或者碳刷脱出线圈工作面的问题。表面处理采用的是发黑工艺，既可以提升杆体的防锈能力，也不会因为镀层过厚影响配合尺寸的精度，装配前需要在螺纹段涂抹低温润滑脂，降低往复转动过程中的摩擦阻力，提升整个调压机构的使用寿命，在实际选型替换时，需要重点核对两端光轴的直径、螺纹段的牙距以及两个切口的周向角度差，否则会出现装配后调压方向反向或者行程不匹配的问题。
