交流稳压器内部链式输送定位工装结构

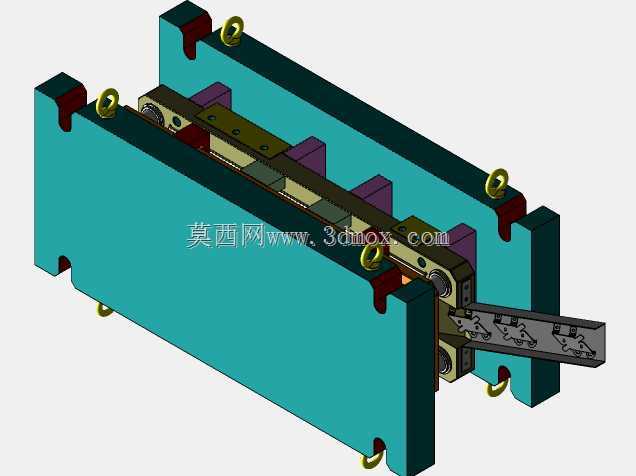

　　这套三维结构面向交流稳压器铁芯与绕组装配段的产线工序，核心解决长条形铁芯叠片在多工位间流转时的姿态保持、侧向定位与端部夹持问题。常规稳压器装配中，铁芯组件长度远大于截面尺寸，人工搬运时极易出现叠片错位、绕组绝缘层磕碰，且不同工位的定位基准不统一，后续压装、接线工序需要反复找正，累计误差很难控制。该工装将输送、定位、夹持功能整合在同一基座框架内，两侧立式侧板作为整体承载基体，侧板上预留的多组吊环可适配车间天车的整体吊装转序，无需额外焊接临时吊点，转场后侧板底面的定位凸台可直接落入产线预装的限位槽内，重复安装的基准偏差可控制在很小范围。

　　从实际工序逻辑看，工装中部的链式输送构件承担工件跨工位流转功能，链节上均匀分布的定位块与铁芯端部的工艺缺口匹配，工件上料后仅需将端部缺口卡入定位块，链条步进时即可带动工件按设定节距移动，每个工位的阻挡器升起后，链节定位块与阻挡面形成双向约束，工件沿输送方向的窜动被完全限制。工装两侧对应工位设置了可升降的侧向压紧座，压紧座的压头采用非金属材质，避免压紧过程中划伤硅钢片边缘或绕组外绝缘层，压头的行程覆盖不同规格稳压器铁芯的宽度公差范围，更换产品型号时仅需调整压头伸出限位，无需更换整套夹持构件。

　　结构设计阶段优先考虑了长跨度框架的刚性问题，两侧侧板采用加厚板材并在外侧设置加强筋，抵消链条张紧力与工件偏载带来的框架形变，侧板上的安装孔采用统一坐标基准加工，保证两侧链轮轴的同轴度，避免链条运行过程中出现跑偏、卡滞。链条选型时预留了足够的载荷余量，除承载铁芯工件外，还可兼容工位上小型压装工具的临时挂载，链节的铰接间隙控制在装配要求范围内，长期运行后磨损量可通过张紧机构补偿，延长工装的服役周期。工装端部设置的延伸导轨可对接前后段装配线，工件完成本工位作业后可直接沿导轨流入下一工序，无需二次吊装转运。

　　安装边界方面，整套工装的长宽尺寸适配标准车间产线的工位间距，底部支撑腿的高度匹配人体作业的合理操作高度，侧板上方预留的吊环位置兼顾了整体吊装时的重心平衡，吊装过程中工装保持水平，不会出现内部构件滑移。工装的运动部件全部设置在侧板内侧的防护区间内，外侧无突出的尖锐结构，作业人员在周边进行接线、检测操作时不会发生磕碰。针对稳压器装配的特殊需求，工装的定位构件避开了铁芯后续需要焊接、螺栓紧固的作业区域，压头与工件的接触位置选在铁芯的非工艺面，不会对后续装配工序造成干涉。框架内部还预留了检测传感器的安装位，可加装到位检测开关，工件未正确定位时设备无法启动压紧动作，从结构层面避免误操作带来的工件报废风险。

　　在多品种小批量的稳压器生产场景下，该工装的兼容性设计可覆盖一定区间内不同容量的产品，换型时仅需更换链节上的定位块与调整压头位置，大部分基体构件可通用，大幅减少了专用工装的储备数量，也降低了产线换型的停机时间。整体结构的装配关系清晰，磨损件均采用标准化快拆结构，日常维护时无需整体拆解框架，即可完成链条、压头的更换，符合电气设备制造产线对工装可靠性、易维护性的实际要求。
