变压器用密封压紧式填料箱结构

项目分类:变压器 发布时间:2024-10-24 ID:786363
  • 变压器用密封压紧式填料箱结构
  • 变压器用密封压紧式填料箱结构
  • 变压器用密封压紧式填料箱结构
  • 变压器用密封压紧式填料箱结构
  • 变压器用密封压紧式填料箱结构
  • 变压器用密封压紧式填料箱结构
  • 变压器用密封压紧式填料箱结构

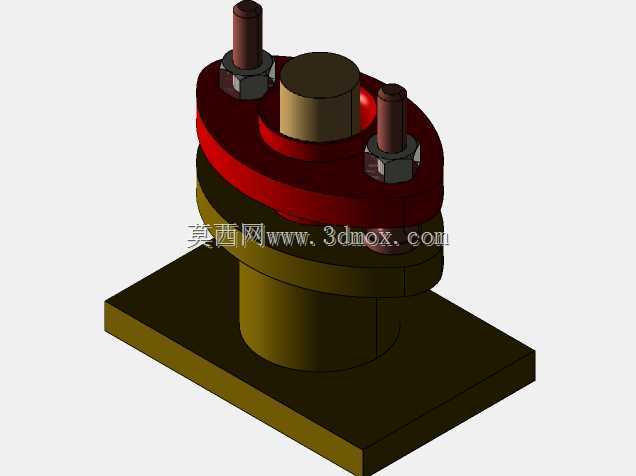

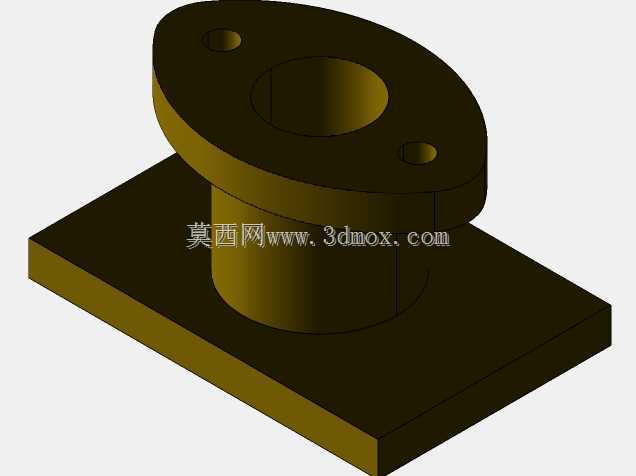

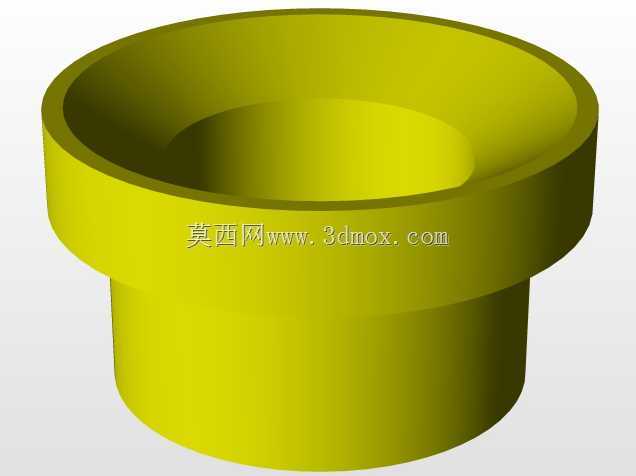

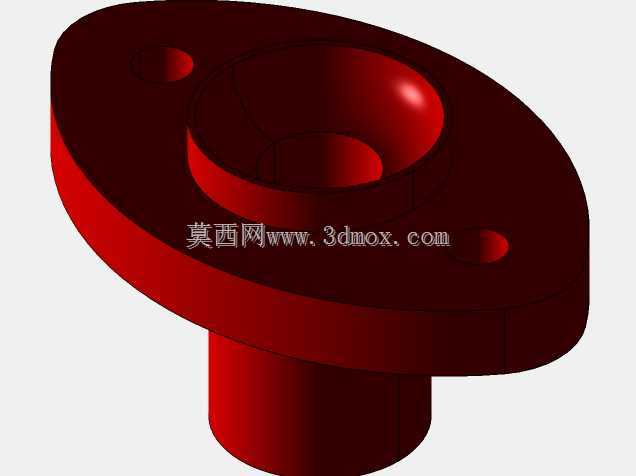

  在油浸式电力变压器的套管引出、调压转轴穿舱部位,填料箱是承担动密封与静密封衔接的核心部件,直接决定变压器运行过程中绝缘油的密封可靠性,避免出现渗漏油缺陷影响设备绝缘性能。该填料箱采用方形安装底板作为承载基体,底板预留螺栓安装孔位,可直接贴合变压器油箱壁或套管安装法兰的平面完成定位,安装面的平面度设计要求控制在0.1mm以内,保证密封面贴合后无局部间隙。主体筒身作为填料的容纳腔,内部可填充耐油橡胶盘根或聚四氟乙烯密封填料,筒身上部设置分体式红色压盖,压盖通过两根对称布置的螺柱与六角螺母实现压紧调节,拧紧螺母时压盖沿轴向均匀施压,将筒内填料挤压变形,紧密包裹穿过填料箱中心的引出杆或转轴,既可以阻断绝缘油沿杆件间隙的渗漏路径,

  又能为杆件提供适度的径向支撑,避免杆件运行过程中出现径向晃动磨损密封件。设计过程中充分考虑了变压器长期运行的工况特点,压盖与筒身的配合面采用锥面导向结构,压紧过程中压盖不会出现偏斜,保证填料周向受力均匀,避免局部压应力过大导致填料过早老化失效,或是压应力不足出现渗漏。两根紧固螺柱对称分布在中心杆件两侧,拧紧操作时可对角交替施力,进一步保证压盖的平行度,中心通孔的尺寸根据适配的杆件直径设计,预留0.5-1mm的配合间隙,既方便杆件穿装,又不会因间隙过大导致填料挤出。安装时需先将底板与设备本体的密封面之间加装耐油密封垫,通过底板螺栓完成初步固定,再填入适配尺寸的密封填料,扣合压盖后逐步拧紧螺柱螺母,

  调试过程中可根据杆件的转动阻力或密封效果微调螺母压紧量,兼顾密封性能与杆件动作的灵活性。该结构整体没有复杂的异形曲面,加工难度低,后期维护时仅需松开螺母即可更换内部填料,无需整体拆解安装底板,可大幅降低现场运维的工作量,适配交流稳压器、油浸式调压变压器等多种需要杆件穿舱密封的电气设备场景,能在-40℃到120℃的工作温度区间内保持稳定的密封性能,抵御变压器油的长期腐蚀,避免因密封失效导致的设备故障。
