交流稳压器用弧形连接固定连杆结构

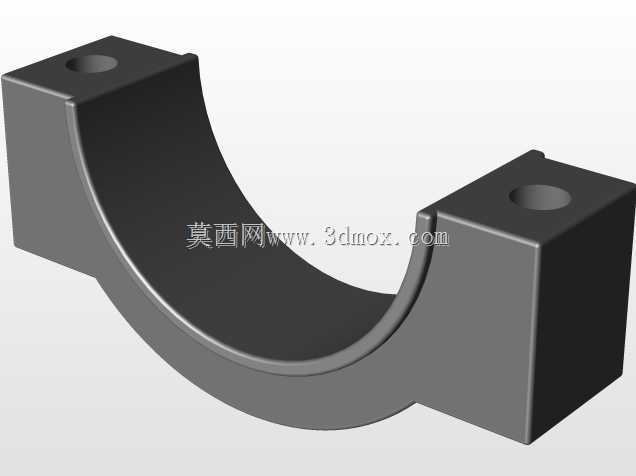

　　这款弧形连接构件主要应用于交流稳压器内部的组件装配环节，承担相邻功能模块之间的刚性连接与定位支撑作用，在稳压器长期带载运行的工况下，能够抵消内部电磁振动带来的结构位移，避免组件间出现连接松脱、位置偏移的问题，保障稳压器内部电气间隙始终符合安全设计要求。从结构设计来看，构件主体采用半圆弧过渡的承载段设计，圆弧曲率完全匹配稳压器内部圆柱形铁芯组件的外壁弧度，安装后可与被支撑件外壁完全贴合，相比直角连接结构，能将接触应力均匀分散在整个弧面接触区域，避免局部应力集中导致的构件形变，同时减少装配时的对位调整工作量。两端的方形安装座设置有同轴的沉头安装孔，孔位公差按照IT7级精度设计，既可以容纳标准紧固件的头部沉入，

　　保证安装后构件表面无凸起干涉相邻部件，也能在装配时提供精准的定位基准，安装座与弧形主体的衔接位置做了等半径圆角过渡处理，可消除铣削加工时的应力集中隐患，提升构件的抗疲劳强度，适配稳压器长期运行时的微幅振动工况。在安装边界层面，两端安装座的外侧平面为装配基准面，设计时严格控制了基准面与弧形承载面的形位公差，平行度公差控制在0.02mm以内，安装孔中心距的尺寸公差按照过渡配合要求设定，既保证装配时紧固件可以顺利穿入，也能避免间隙过大导致的安装后组件晃动。构件的整体厚度经过受力仿真校核，在承受额定支撑载荷的情况下，最大形变量小于0.01mm，不会因为长期受力出现蠕变变形。在实际设备装配流程中，该构件不需要额外定制专用工装，

　　使用常规内六角紧固件即可完成安装，弧形段的内壁粗糙度设计为Ra1.6，既可以保证与被支撑部件的贴合紧密性，也不会因为表面过于粗糙划伤被支撑部件的绝缘防护层。两端安装座的边角做了小尺寸倒角处理，避免装配作业时尖锐边角划伤操作人员或者破坏相邻组件的绝缘层，整体结构没有冗余设计，在满足结构强度、安装定位要求的前提下，尽可能压缩了构件的占用空间，适配交流稳压器内部紧凑的装配布局，不会挤占内部布线、散热风道的预留空间。
