参数化设计深沟滚珠轴承组件结构

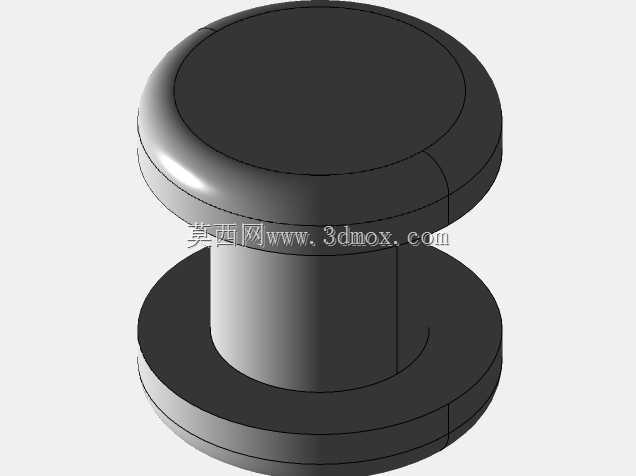

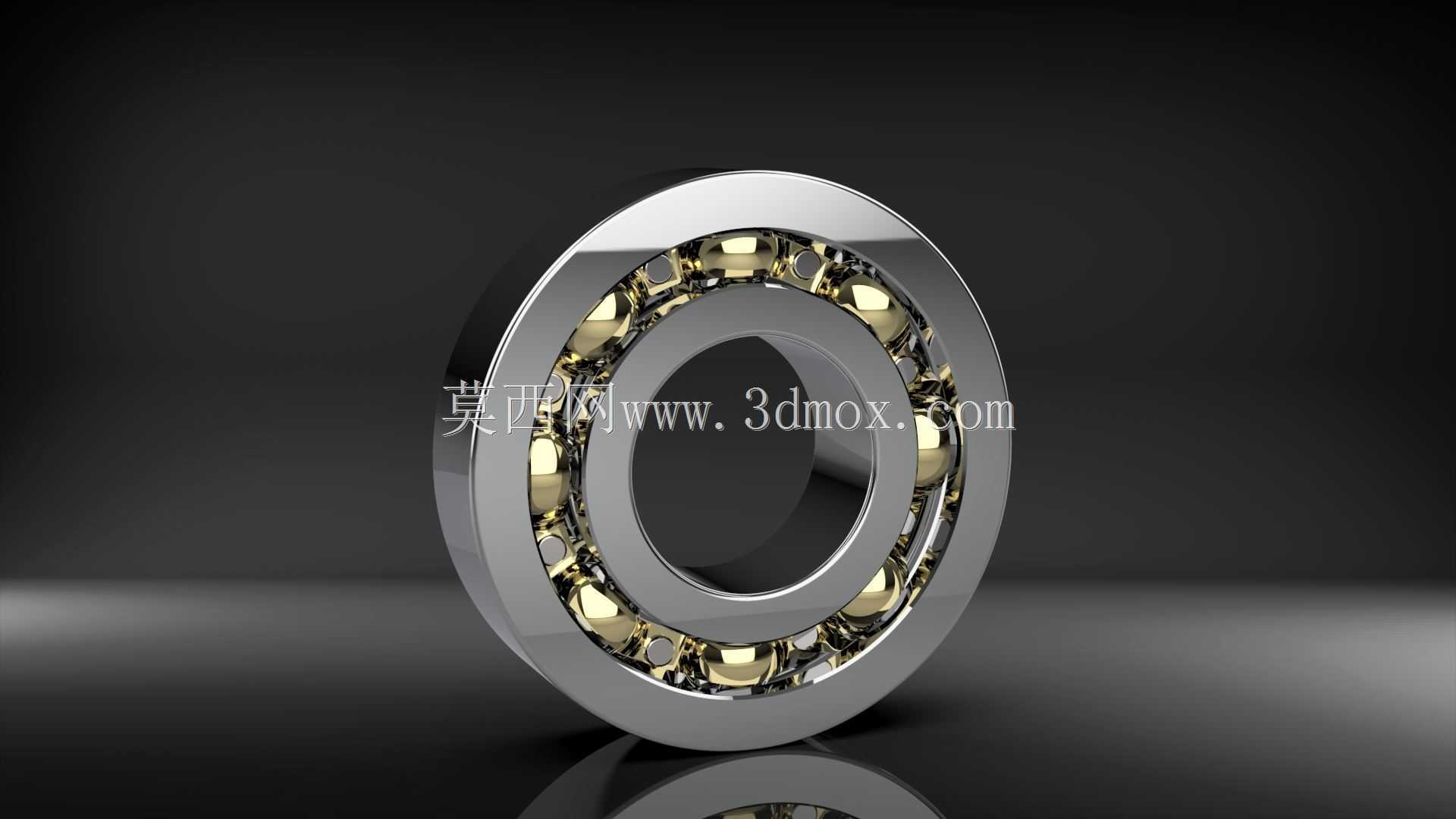

　　这类滚珠轴承组件是旋转传动场景里应用最广的支撑部件，从民用家电的电机转轴、工业流水线的输送辊筒，到机床主轴、汽车变速箱的传动支撑，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的部位，都能见到这类结构的身影。它的核心功能是在承担轴系径向载荷的同时，兼顾一定的轴向载荷承载能力，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低传动过程中的功率损耗，同时把轴系的径向跳动控制在设计允许的范围内，保障相连传动部件的啮合精度。

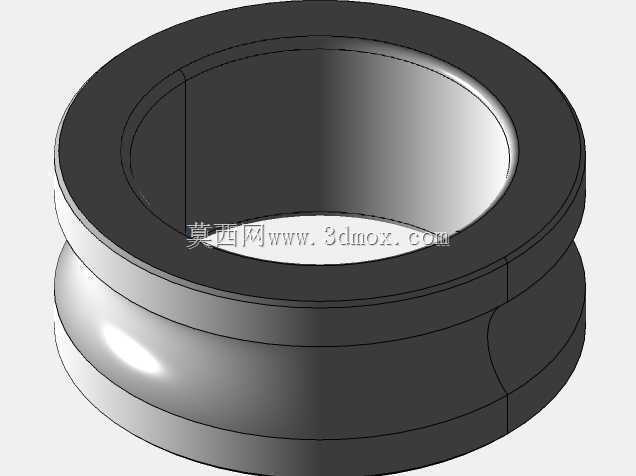

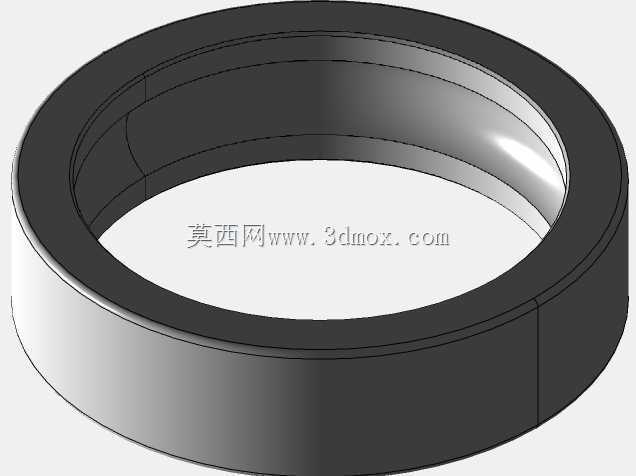

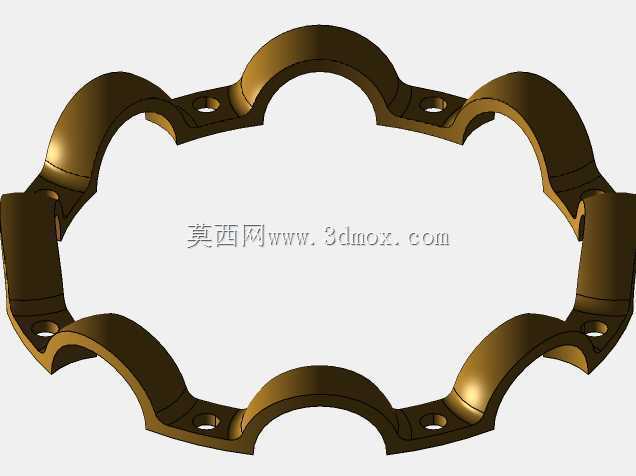

　　做这套参数化结构的时候，首先要明确安装边界的约束：轴承的内圈与转轴采用过盈配合，配合公差要根据轴的转速、载荷冲击等级选定，内圈内径的尺寸公差直接决定装配后轴系的定心精度；外圈与轴承座孔采用过渡或间隙配合，方便后期维护拆卸，外圈的外径、宽度尺寸要匹配对应安装位的腔体空间，预留足够的密封件、挡圈安装位置。滚动体的直径、数量排布是设计核心，要在有限的套圈空间内，通过沟道曲率半径的匹配，让每个滚珠均匀承受载荷，避免局部应力集中导致的早期点蚀失效，保持架的兜孔间隙要控制在合理范围，既要保证滚珠滚动顺畅不卡滞，又要限制滚动体的轴向窜动，避免高速运转时保持架与滚动体产生撞击异响。

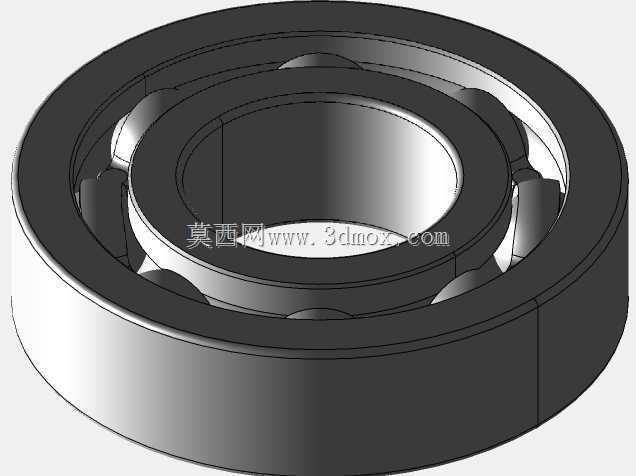

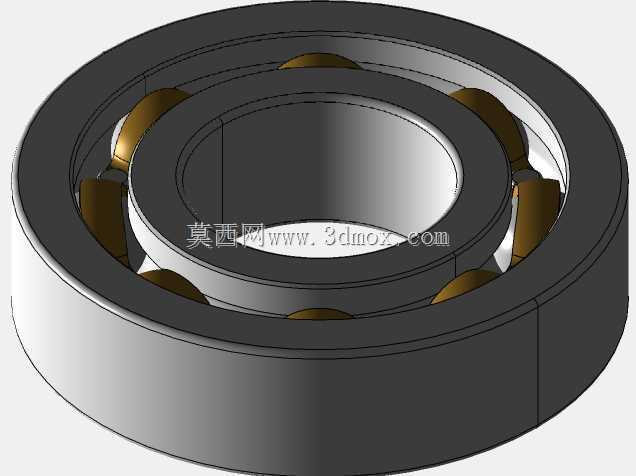

　　沟道的加工精度直接影响轴承的运转寿命，设计时要给沟道预留合适的磨削余量，表面粗糙度要满足旋转工况的要求，套圈的倒角尺寸不仅要去除加工毛刺，还要引导装配时顺利压入轴与座孔，避免装配过程中刮伤配合面。参数化建模的逻辑是把内圈内径、外圈外径、轴承宽度、滚珠直径这几个核心尺寸设为可变参数，调整参数时整个组件的沟道位置、保持架尺寸、密封槽位置会自动关联更新，不用重复绘制每个零件，能大幅提升同系列不同规格轴承的建模效率，方便设计人员快速匹配不同安装空间、载荷要求的选型场景。

　　实际选型应用时，还要结合工况的转速区间、润滑方式调整密封结构的设计，脂润滑的场景要在套圈两侧设计密封槽安装防尘盖或密封圈，阻挡外界粉尘、水汽进入轴承内部，避免润滑脂被污染失效；油润滑的场景则要在套圈上设计对应的油槽、油孔，保证润滑油能顺利进入滚动体接触区域，带走运转产生的热量。安装时要注意受力方式，压装内圈时力只能作用在内圈端面，压装外圈时力只能作用在外圈端面，不能通过滚动体传递压装力，否则会造成滚道压痕、滚珠变形，直接导致轴承运转卡滞、提前报废。
