单缸四冲程推杆发动机结构设计

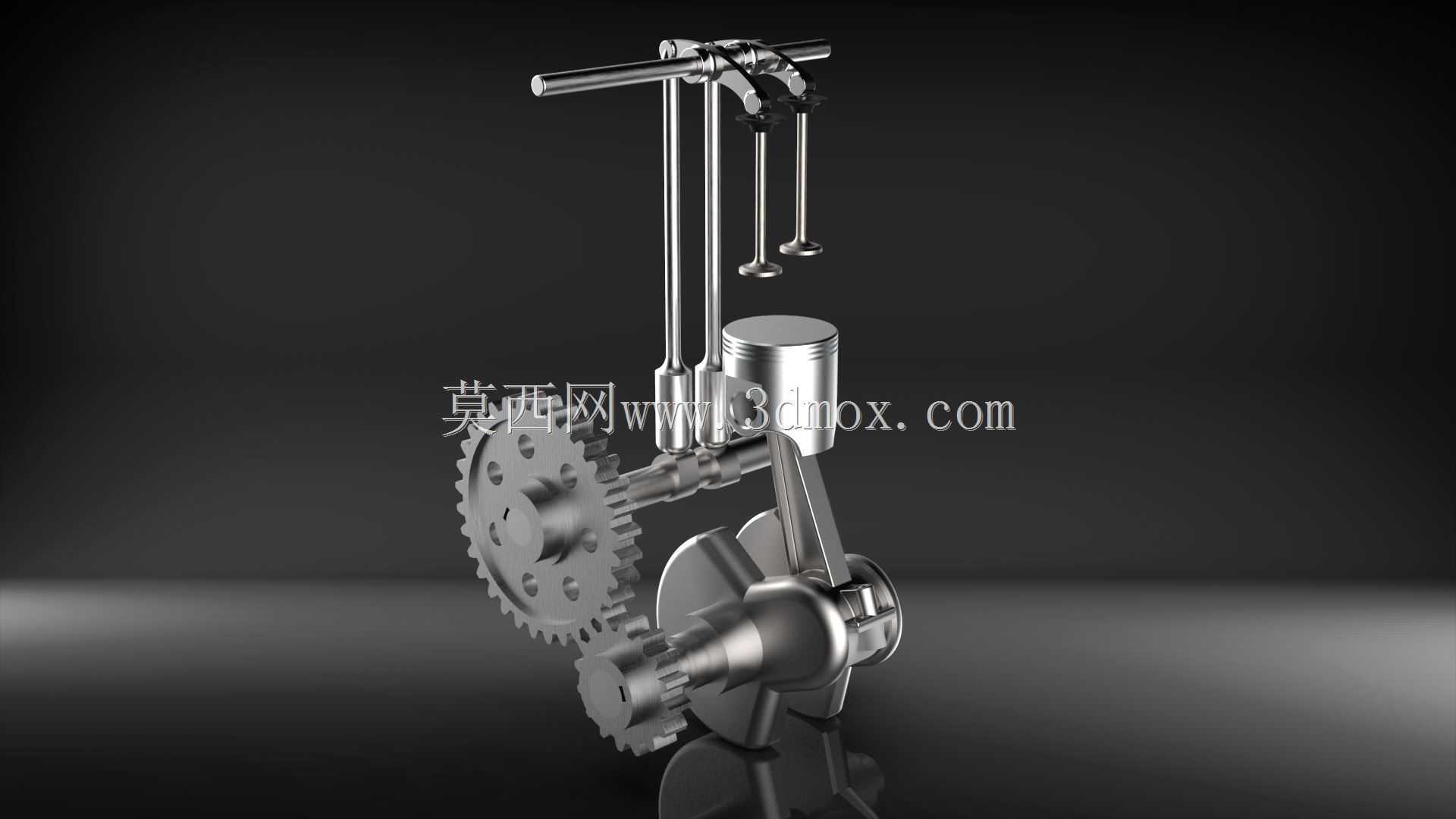

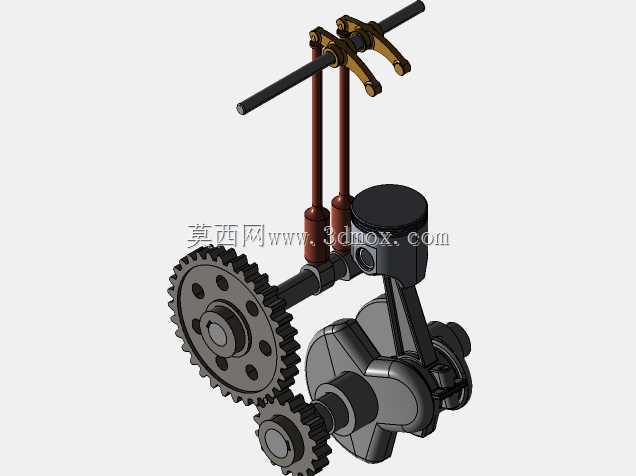

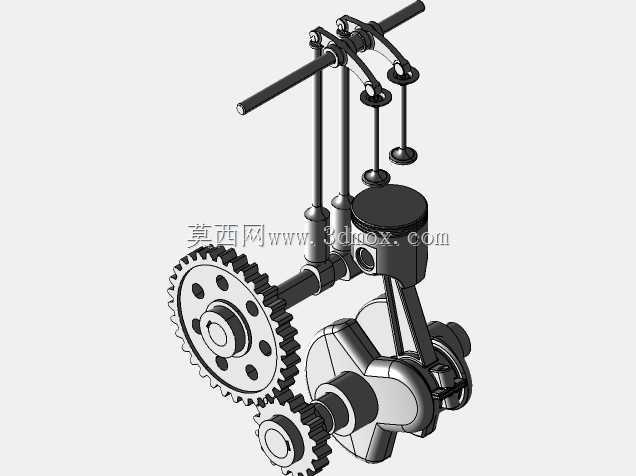

　　这款单缸四冲程推杆发动机的结构设计，核心围绕小型通用动力场景的实际使用需求展开，可覆盖小型发电机组、园林作业机械、小型农用机具、轻型摩托类代步设备的动力配套场景，这类场景对动力单元的结构紧凑度、维护便捷性、低速扭矩输出特性都有明确的工程要求。从结构布局来看，设计采用下置凸轮轴搭配推杆的配气传动方案，区别于顶置凸轮轴结构，这套布局能将凸轮轴整合在曲轴箱侧部，有效压缩缸盖部分的整体高度，适配安装空间纵向尺寸受限的配套设备，同时凸轮轴依靠曲轴侧的齿轮组直接驱动，省去了正时皮带或正时链条的张紧、更换维护环节，更适配高粉尘、长时间连续作业的户外使用场景。

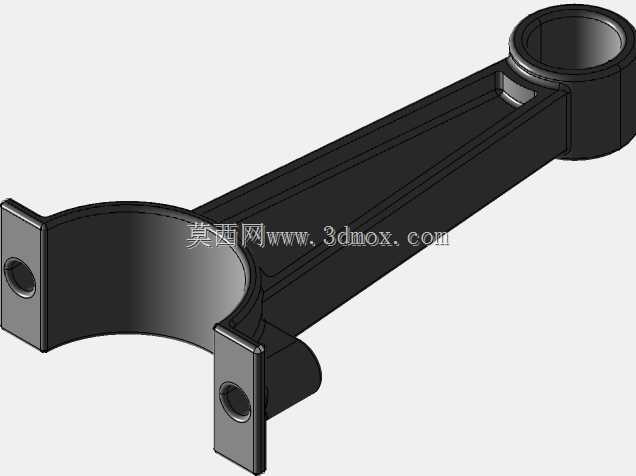

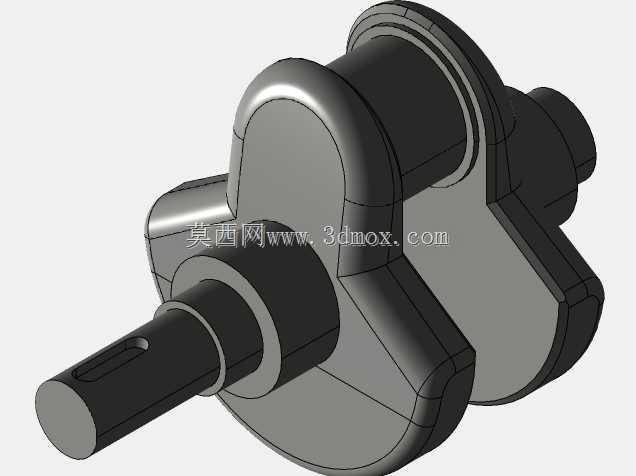

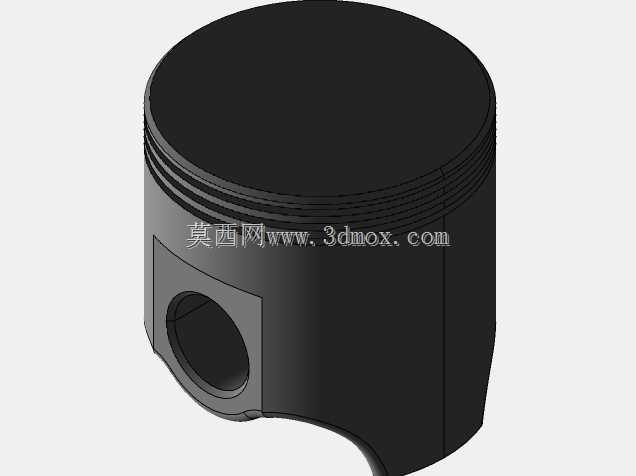

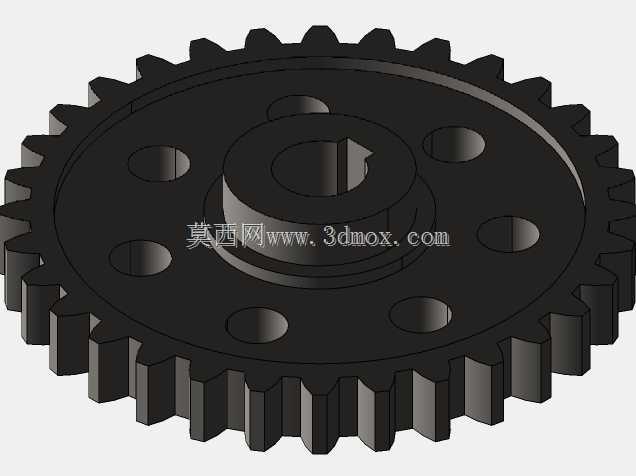

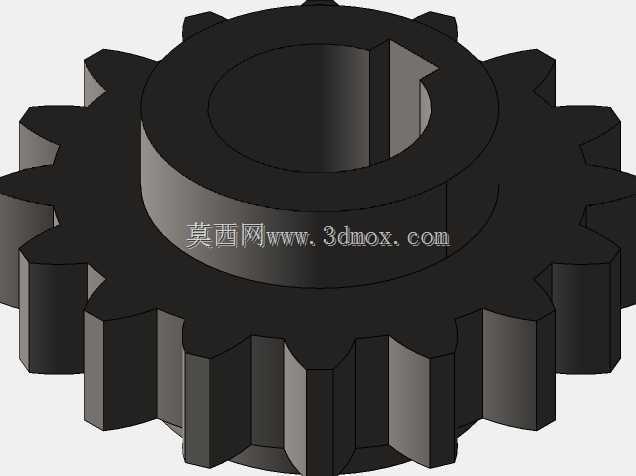

　　曲柄连杆机构的设计上，曲轴采用整体式锻造结构的建模逻辑，连杆大头采用剖分式结构配合轴瓦安装，活塞部分设置了三道环槽，分别对应气环、油环的安装位置，可保证燃烧室的密封性能同时实现缸壁润滑油的合理刮除，减少机油窜入燃烧室的概率。齿轮传动组的参数匹配经过严谨校核，曲轴到凸轮轴的传动比严格设定为2:1，保证四冲程循环下进排气门的开闭时机与活塞行程完全匹配，齿轮采用直齿圆柱齿轮结构，建模时预留了合理的齿侧间隙，既可以抵消工作热膨胀带来的卡滞风险，也能降低传动过程中的啮合噪音。

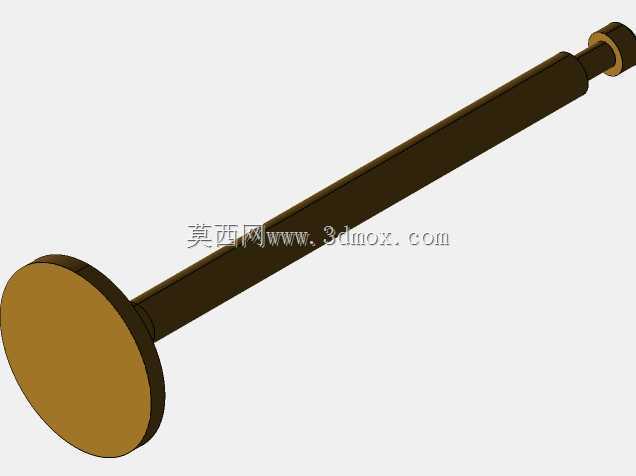

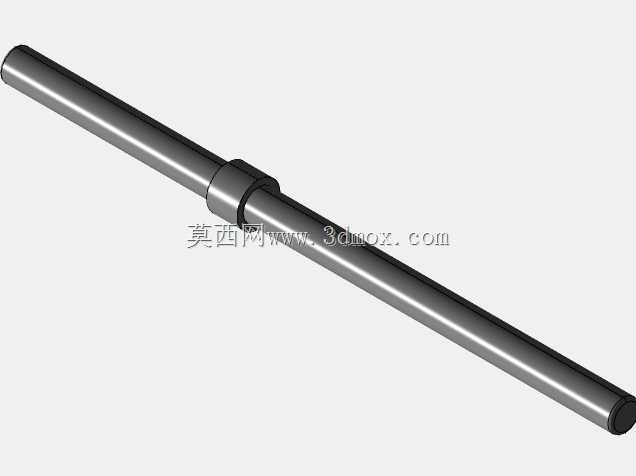

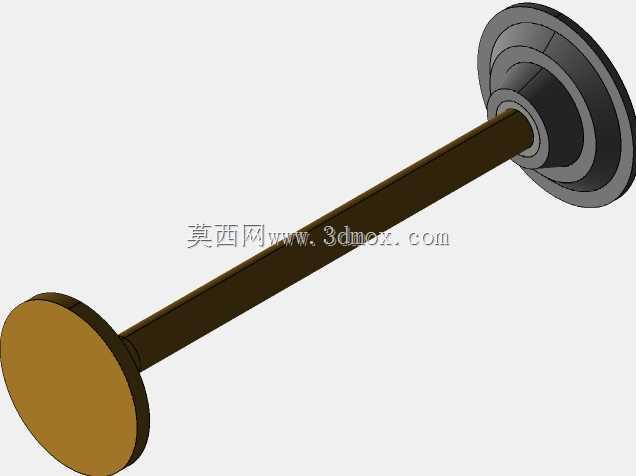

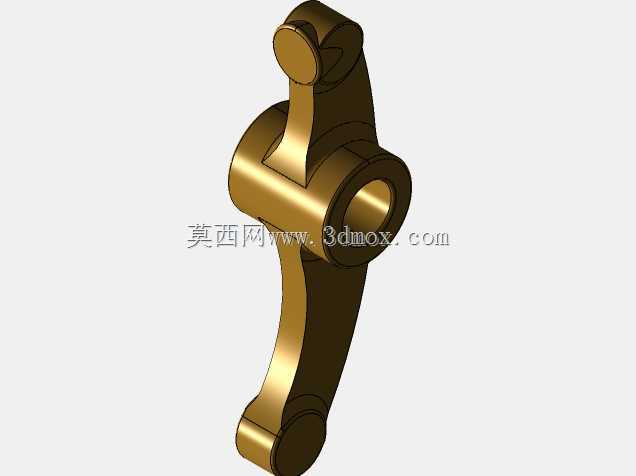

　　配气机构的推杆采用细长杆结构设计，上端配合摇臂组件驱动气门开闭，建模时充分考虑了推杆的受力形变余量，摇臂的枢轴点位置经过杠杆比优化，能在凸轮升程固定的前提下保证气门的有效开启高度，兼顾进气充量与排气彻底性。安装边界方面，曲轴箱底部预留了标准化的安装孔位矩阵，可适配多数通用小型动力的安装机架尺寸，输出轴端的轴径、键槽尺寸参考通用小型动力的配套规范设计，不需要额外改装转接结构即可对接发电机、作业机具的输入轴。缸体外部的散热鳍片采用等间距布局，鳍片厚度与高度经过热传导效率优化，在自然风冷条件下即可满足持续工作的散热需求，不需要额外加装水冷管路与散热组件，进一步简化了动力单元的整体结构，降低了配套设备的设计复杂度。
