五缸星形航空活塞动力装置结构设计

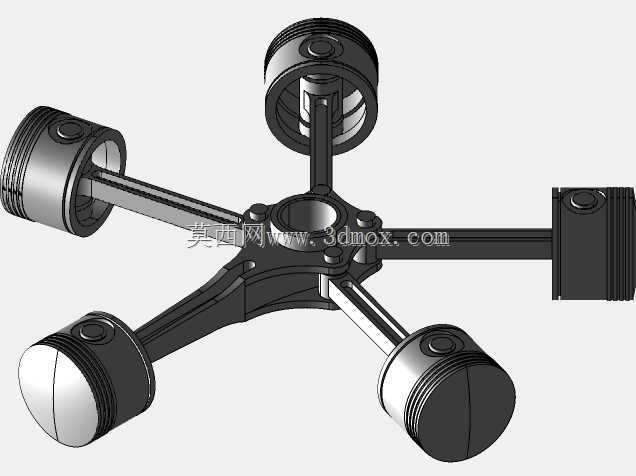

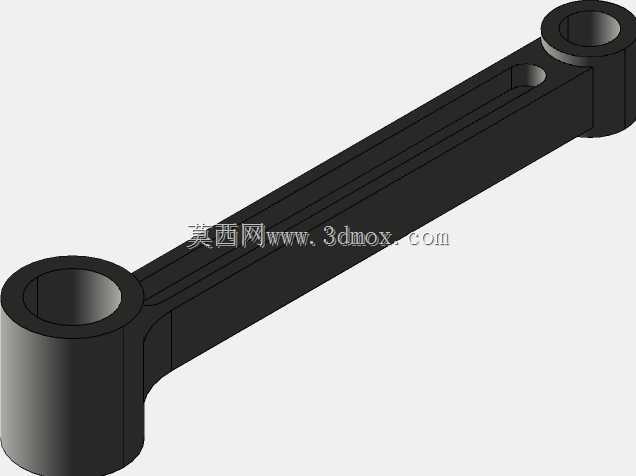

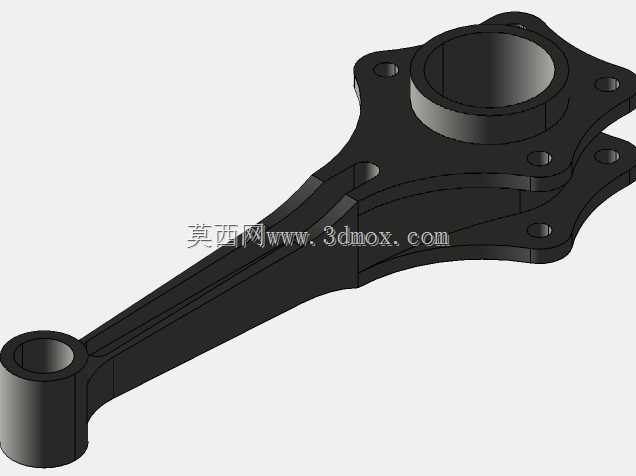

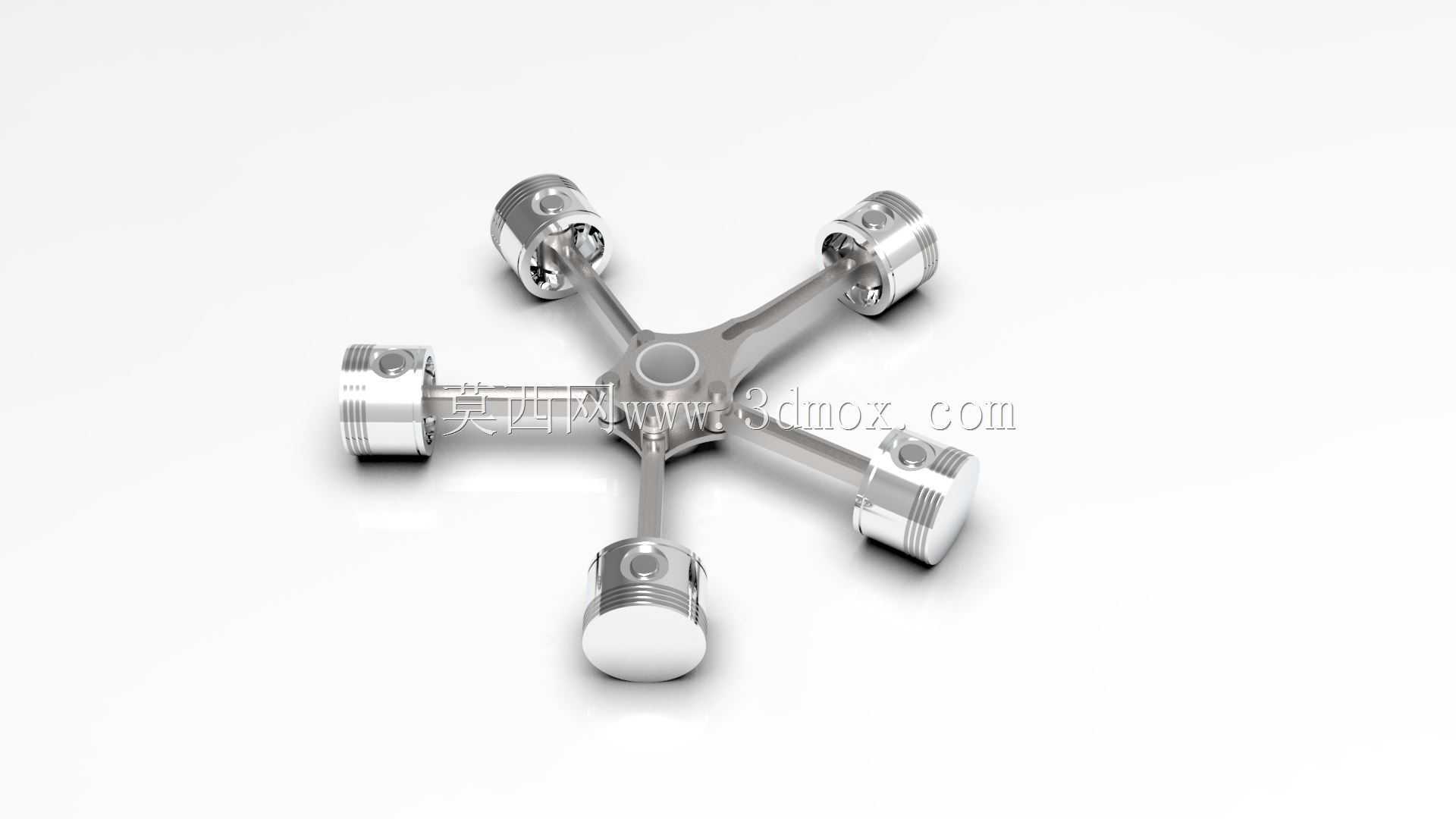

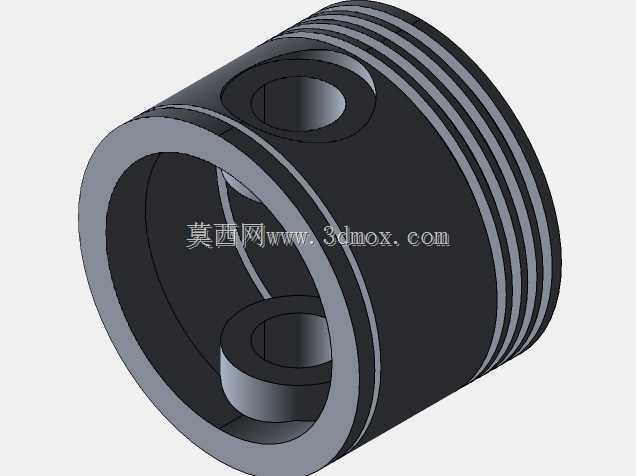

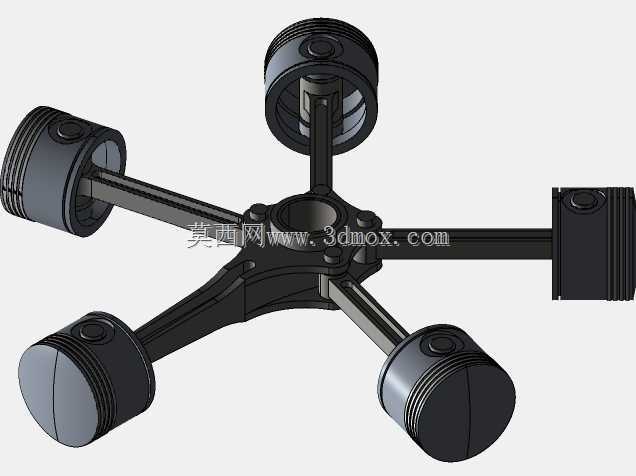

　　这款五缸星形排布的活塞动力装置，核心应用场景覆盖轻型通航飞机、小型船舶辅助动力、应急移动发电机组等对动力单元径向尺寸紧凑性、功率密度有较高要求的领域，区别于直列、V型排布的内燃机，星形结构可在更小的整机轴向长度内布置更多做功气缸，单圈曲轴旋转即可完成多次做功循环，动力输出的平顺性更优，尤其适合对轴向安装空间有严格限制的动力舱布局。从功能特性来看，整套总成包含活塞组件、连杆机构、中心曲轴、缸体连接基座几个核心模块，五个气缸沿中心曲轴轴线呈等角度径向均匀分布，每根连杆的大端共同铰接在曲轴的曲柄销上，这种共用曲柄销的设计大幅减少了曲轴的轴向分段数量，降低了长轴加工带来的同轴度误差累积风险，同时曲轴的支撑跨距更短，高转速运行下的轴系挠度变形更小，可承受更高的爆发压力冲击。

　　设计过程中优先考虑了运动件的动平衡匹配，五个活塞组件的质量差控制在0.5g以内，连杆大小端的质量矩经过逐一配平，避免径向排布带来的离心力不平衡问题，缸体与中心基座的连接法兰采用定位止口配合，保证每个气缸的安装轴线与曲轴中心的垂直度误差不超过0.02mm，防止活塞运行过程中出现偏磨、拉缸等故障。从安装边界来看，整套动力单元的径向最大尺寸由气缸末端的活塞顶部位置决定，轴向尺寸仅覆盖曲轴前端输出端到后端整流安装面的距离，安装法兰预留了标准的螺栓孔位，可直接匹配通用的螺旋桨连接座、离合器输入轴等外接部件，曲轴输出端的花键参数符合轻型动力的通用接口标准，无需额外定制转接件即可完成配套安装。

　　结构设计上充分考虑了维护便利性，每个气缸的缸盖、活塞组件均可单独拆卸更换，无需拆解整个动力总成，润滑通道沿中心基座的径向筋条布置，可同时为五个连杆铰接点提供压力润滑，避免星形结构下上部气缸润滑不足的问题，散热筋沿气缸外壁轴向排布，配合迎风冷却即可满足持续运行的散热需求，无需额外布置复杂的水冷管路，进一步降低了整机重量与维护复杂度。
