带安装脚座输出链轮无刷直流电机结构

　　这款无刷直流电机的三维结构，重点还原了外部装配所需的全部几何边界，没有对内部定转子、绕组、驱动板等组件做建模，对于做设备整体布局、安装干涉校验的工程师来说，完全可以满足前期方案阶段的选型排布需求，不需要额外花时间拆解内部结构就能直接调用到装配体中做占位与匹配。从实际应用场景来看，这类带侧装脚座、输出端配套链轮的无刷直流电机，常被用在轻型输送线、小型自动化专机、户外代步设备、农用小型机具的动力单元上，依靠无刷结构的低维护特性、直流供电的宽适配性，能在没有工频交流供电的场景下提供稳定的动力输出，链轮输出的形式也适配链传动的大中心距传动需求，不需要额外加装联轴器就能直接和传动链条啮合，减少整机的传动环节数量。设计思路上，

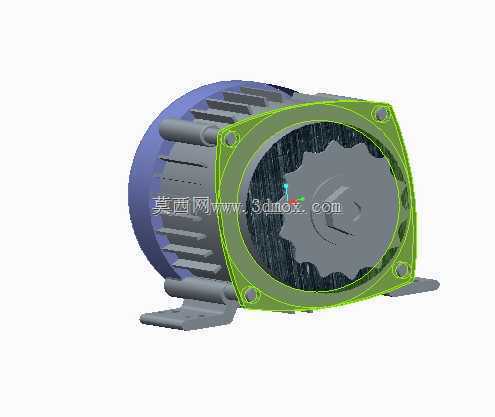

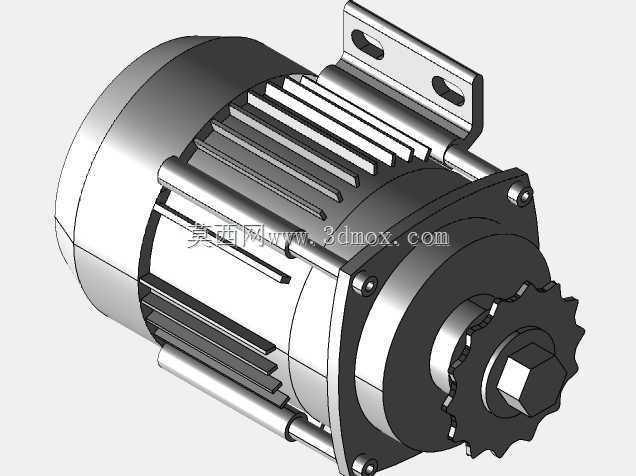

　　建模优先保证了安装接口的尺寸准确性：顶部的两个安装脚座预留了标准的螺栓过孔，孔位间距、脚座的安装平面平面度公差预留、壳体的散热筋排布都和实物一致，散热筋沿着电机轴向均匀分布，既保证了壳体的结构强度，也能在电机运行时增加散热面积，避免长时间负载运行时壳体温度过高。输出端的链轮做了和轴伸的配合定位，轴端的锁紧六角结构也完整还原，装配时可以直接参照这个结构匹配链轮的锁紧方式，不需要额外核对轴伸的尺寸边界。壳体的径向尺寸、轴向总长度都严格按照实物外部尺寸绘制，在做设备布局时，能精准校验电机周边的预留空间，避免出现和周边机架、护罩、其他传动部件的干涉问题。脚座的安装面和电机轴的平行度公差在建模时做了对应约束，

　　保证安装后电机轴和传动链轮的共面性，减少链传动的偏磨风险。对于做设备方案设计的工程师来说，这类只保留外部准确尺寸的模型，比带完整内部结构的模型更适合前期布局使用，文件体量更小，装配调用时的加载速度更快，也不会因为内部复杂的特征导致装配体卡顿，完全能满足选型匹配、安装校验、外观评审的需求，在做整机BOM统计时也能直接对应电机的安装尺寸参数，不需要反复测量实物核对安装位。
