可调式电机安装支架传动组件

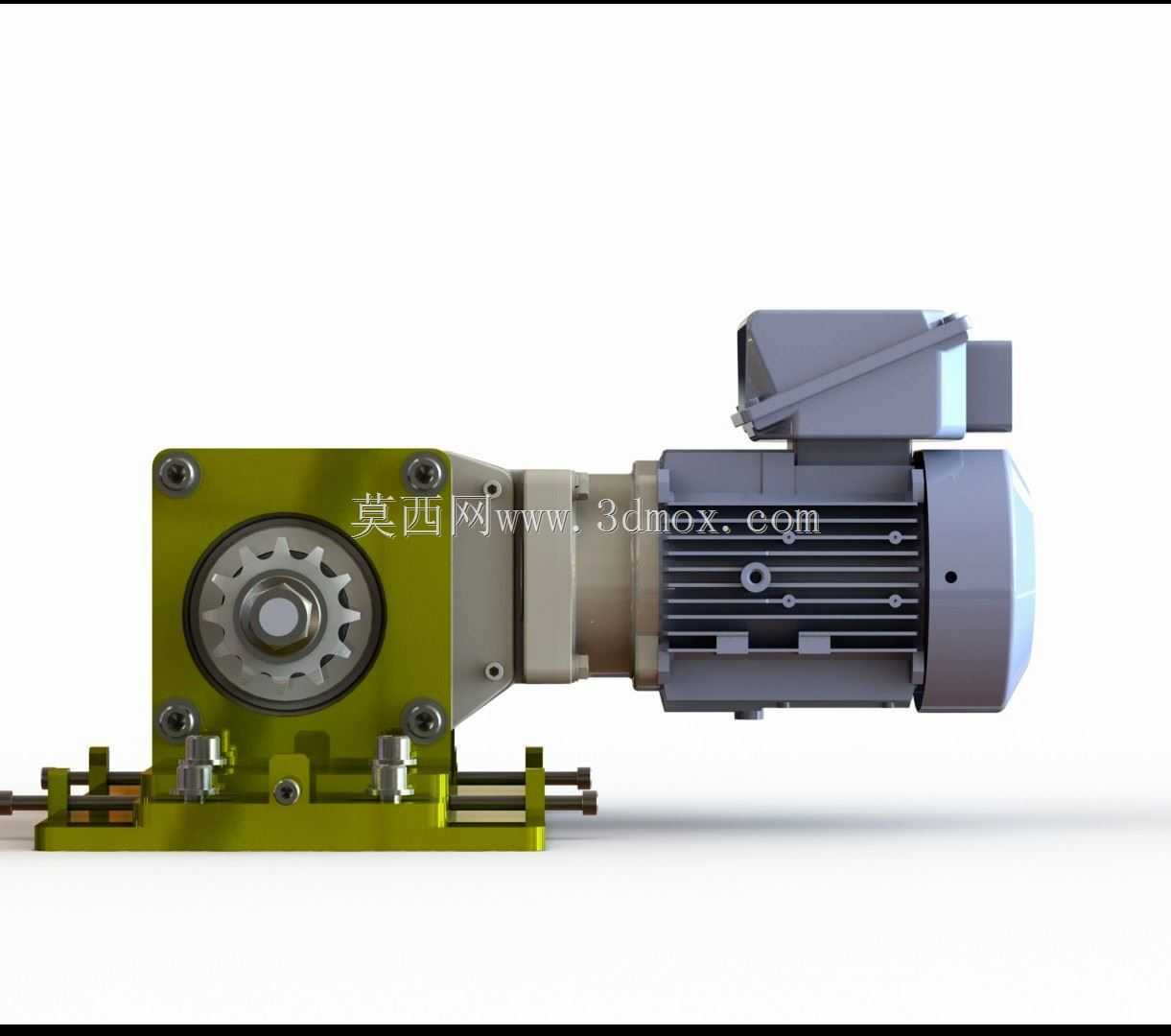

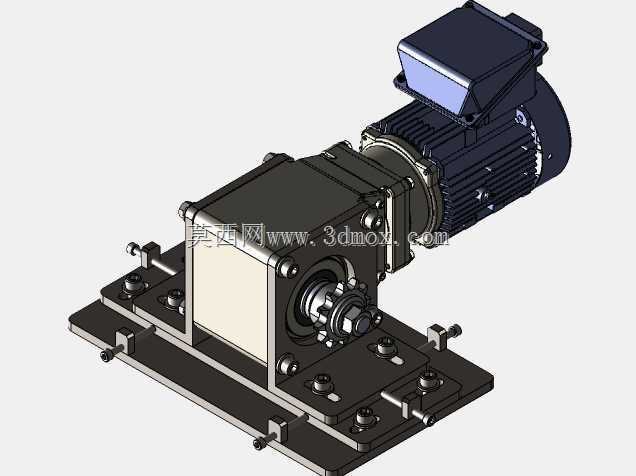

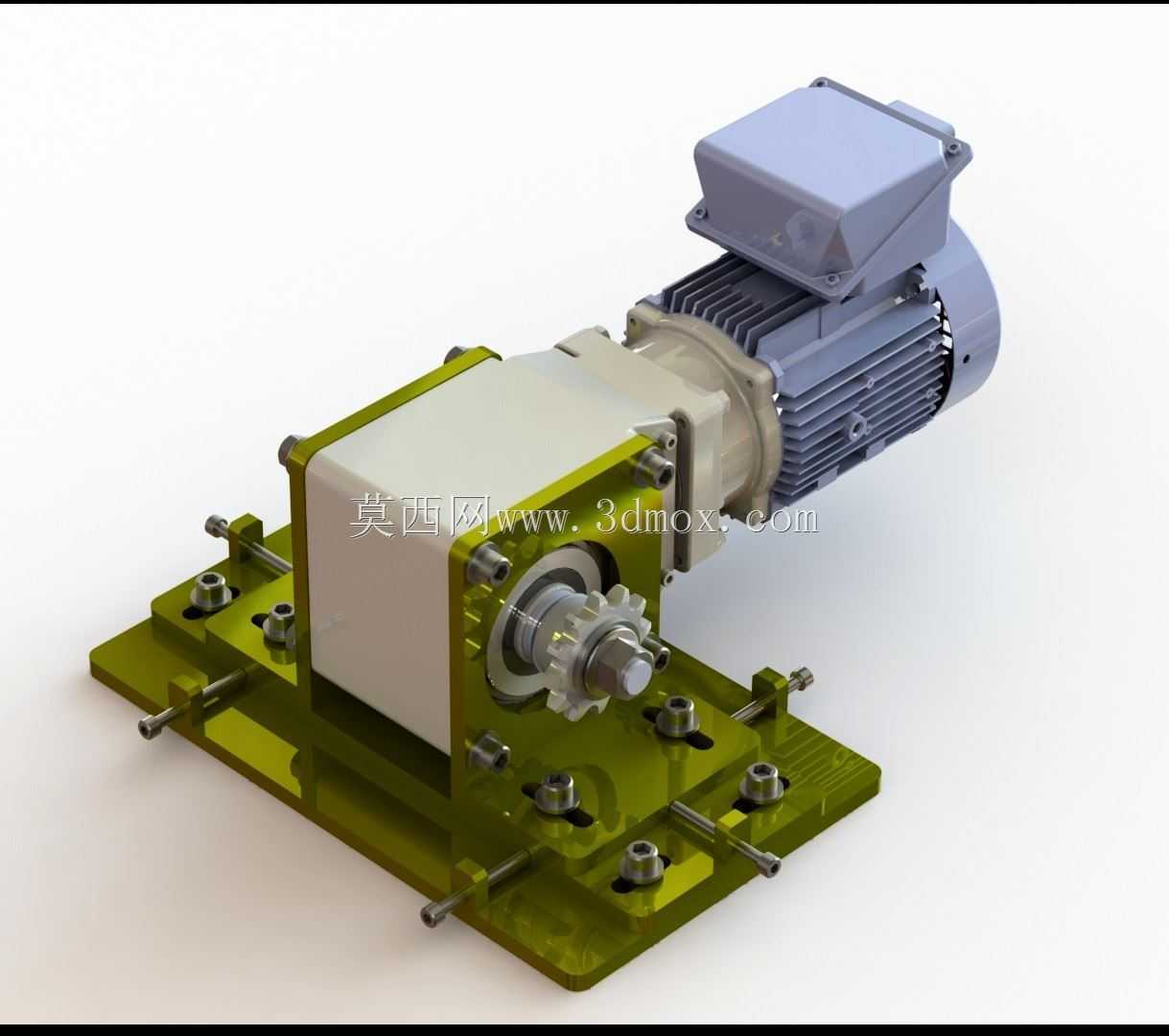

　　这套可调式电机安装支架传动组件，面向产线改造、非标设备搭建以及小型动力单元集成场景，常应用在输送线驱动端、工装夹具动力站、小型加工辅机的动力输出部位，解决传统固定式电机座安装后同轴度偏差难以修正、张紧行程不足的现场痛点。整套组件由三相异步电动机、减速传动箱体、可调滑移安装底板、张紧调节螺杆、定位锁紧螺栓以及输出链轮几部分构成，建模时完整还原了各零件的装配配合关系，电机端盖与减速箱输入法兰的止口配合、轴承座与箱体的同轴定位、底板长圆孔与安装基面的避让间隙都按照实际装配公差逻辑搭建，没有出现干涉穿模问题。

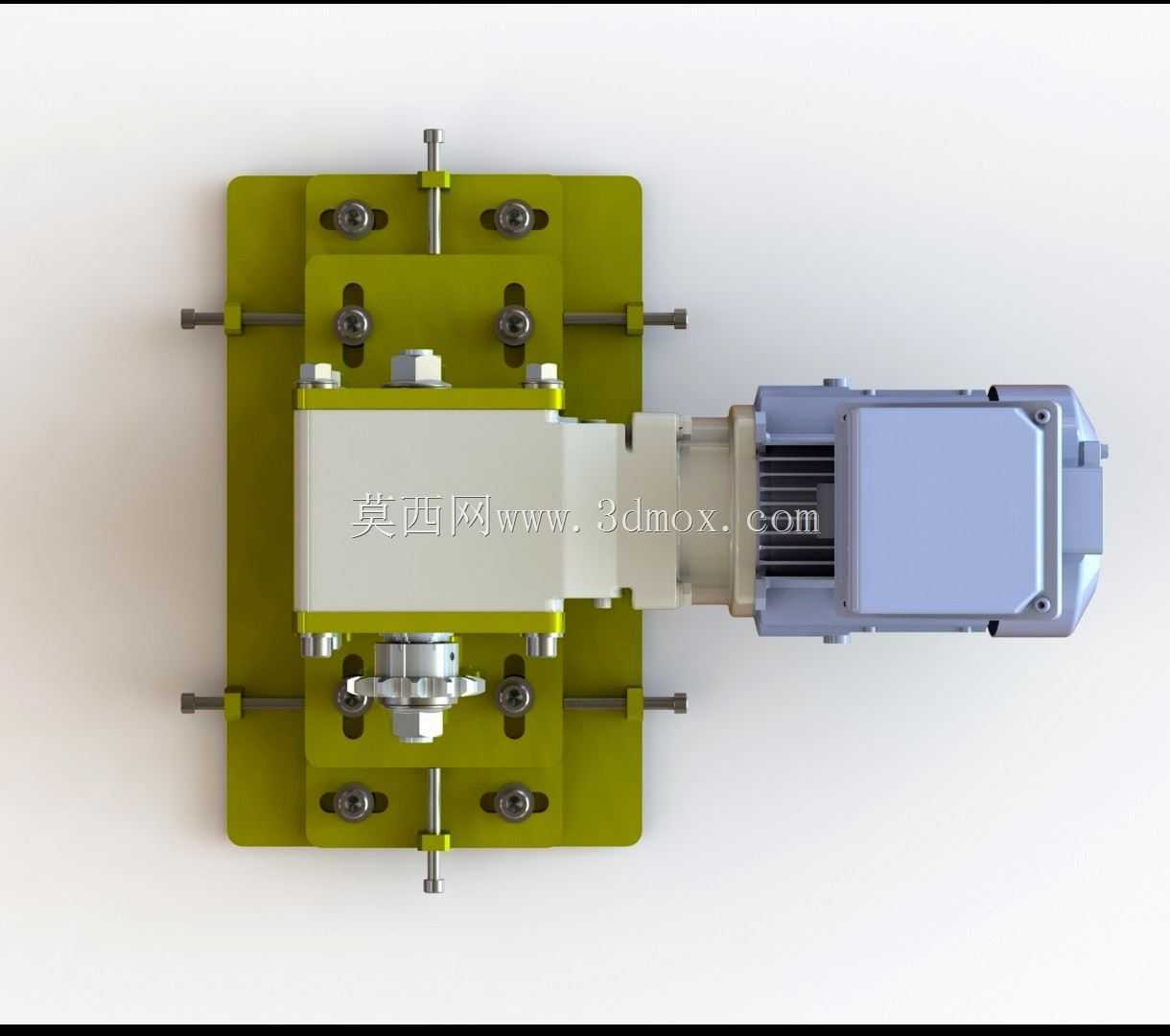

　　从结构设计思路来看，底部安装底板采用加厚钢板折弯加工成型，板面开设多组横向长圆形安装孔，既可以适配不同孔距的设备机架安装点位，也能为电机整体沿传动方向滑移留出足够行程；底板两侧伸出的调节螺杆端部带锁紧螺母，旋转螺杆即可推动电机连同减速箱体沿导轨面平移，现场调试链条或同步带张紧度时，不需要撬动电机本体，单人即可完成微调，调整到位后拧紧底板上的多组压紧螺栓，就能完全锁死动力单元位置，避免设备运行过程中出现移位松脱。减速箱体侧面预留的输出轴端安装标准链轮，可直接对接设备侧的传动链条，箱体内部的齿轮减速级把电机高转速低扭矩输出转化为低转速大扭矩动力，适配重载低速的传动需求。

　　安装边界方面，底板的长宽尺寸覆盖常规7.5kW以下减速电机的安装 footprint，板面安装孔的横向调节行程预留充足，电机顶部的接线盒朝向侧面布置，接线操作空间没有被支架结构遮挡，现场布线时无需额外弯折电缆；整机高度方向从底板底面到电机接线盒顶面的尺寸经过紧凑化优化，不会过多占用设备内部的竖向安装空间，支架两侧的吊运用螺栓孔也做了加厚补强，整机吊装移位时不会出现底板变形。针对不同使用场景，这套支架结构还可以快速改型：如果更换为同步带传动，只需要把输出端链轮替换为带轮，调节螺杆的行程依然可以满足带体张紧需求；如果应用在振动较大的冲压设备周边，还可以在底板和机架之间加装减震垫，长圆孔的余量完全可以补偿减震垫的压缩变形量。建模过程中所有螺纹连接件都按照标准件库调用，螺栓露出螺母的长度、垫圈的放置顺序都符合装配工艺规范，输出轴端的链轮挡圈、键连接结构也完整还原，工程人员拿到模型后可以直接提取安装尺寸用于设备布局，也可以参考支架的调节结构改型适配不同功率的电机安装需求，省去从零绘制电机座、校核张紧行程的重复工作量。
