涵道式电动推进发电集成动力装置

　　这套涵道式电动推进与发电集成动力装置，主要面向小型载人飞行器、电动垂直起降平台、水面水下推进载具以及分布式电驱航空试验场景，属于把高转速驱动电机、涵道螺旋桨、储能供电单元与整流控制模块整合在同一流线壳体内的一体化动力方案。在实际工程应用里，这类结构常被布置在机身尾部、机翼吊舱或者载具中轴线位置，既可以作为主动力输出持续推力，也能在特定工况下通过桨叶反拖实现能量回收，为平台供电或给储能单元补电。

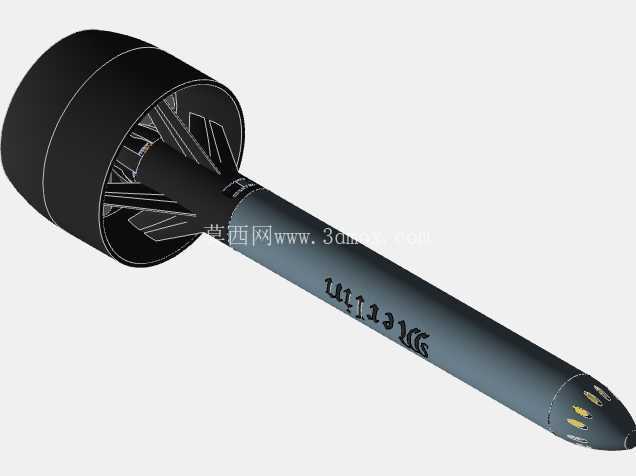

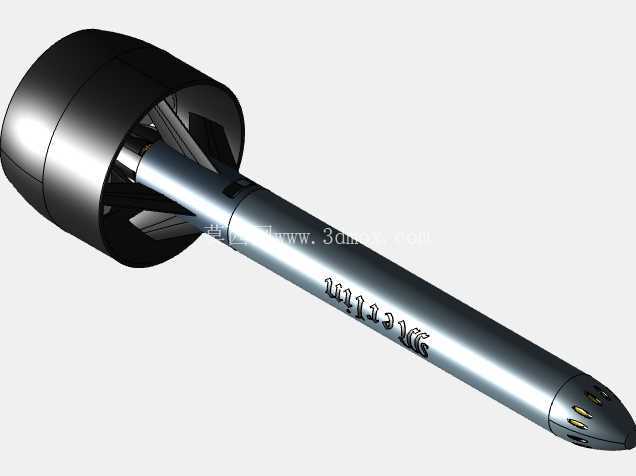

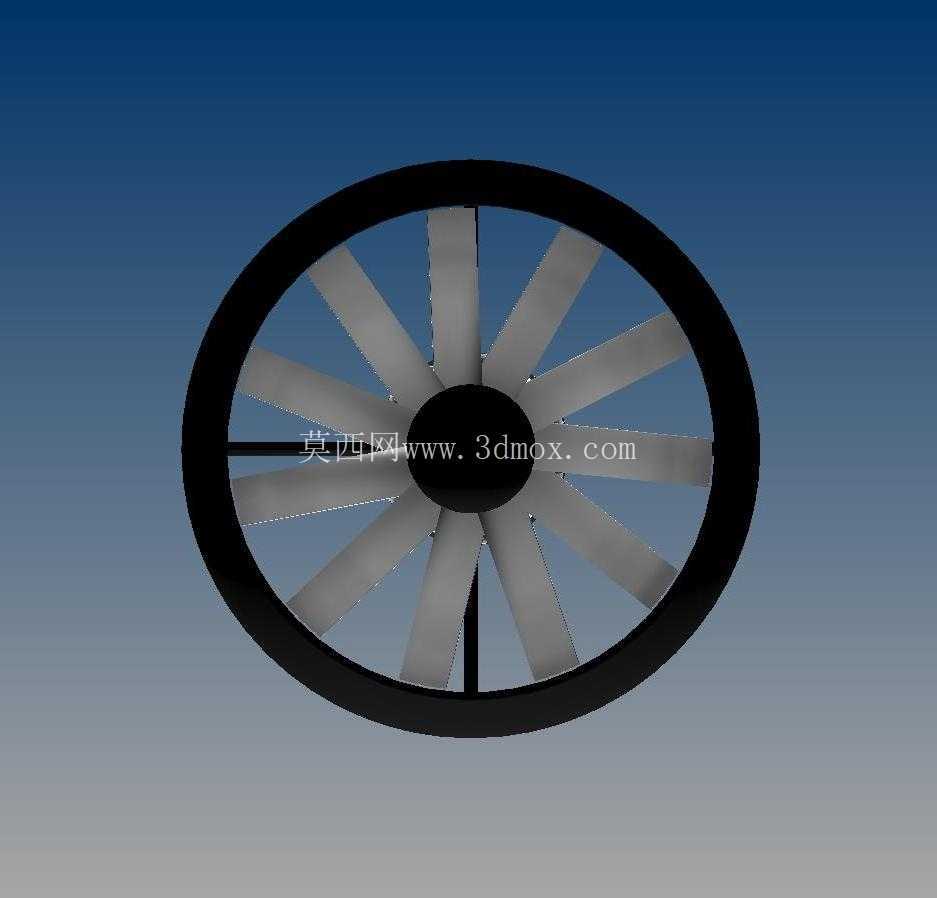

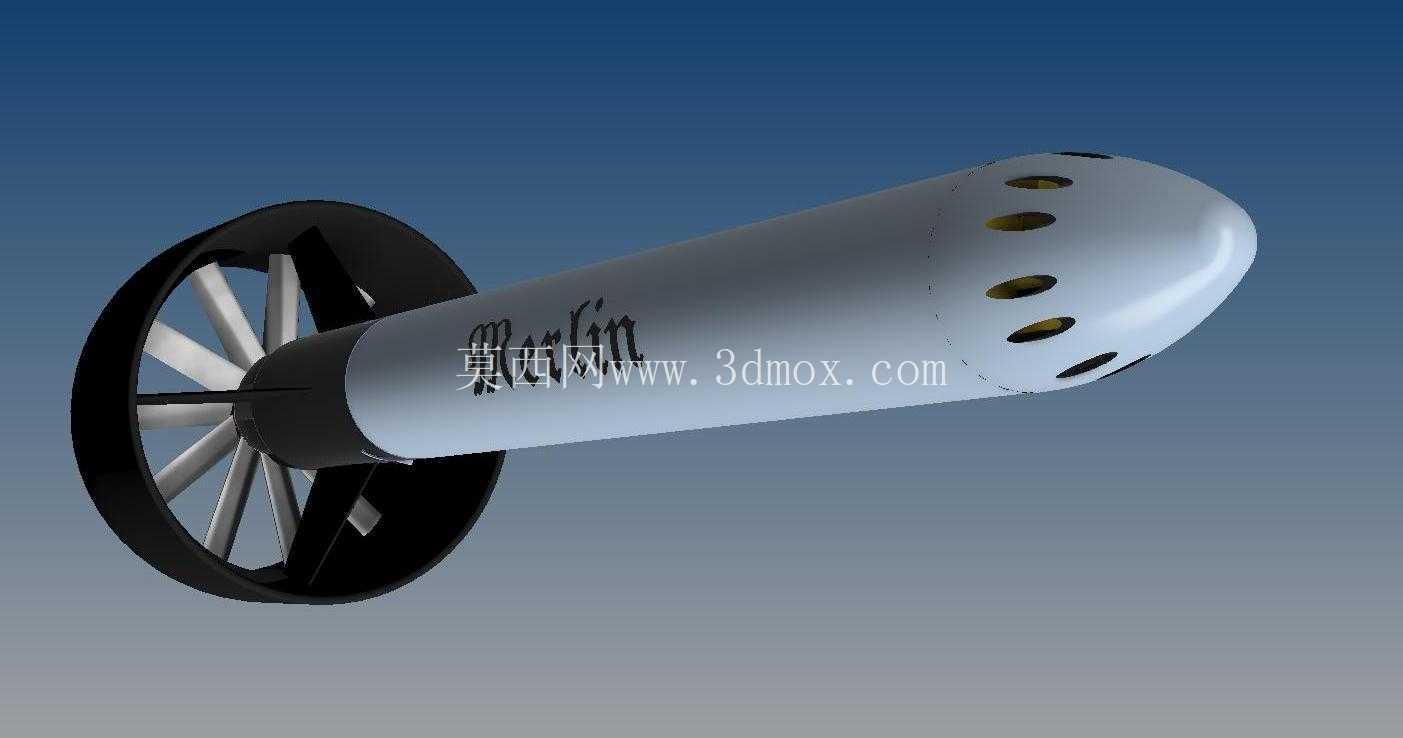

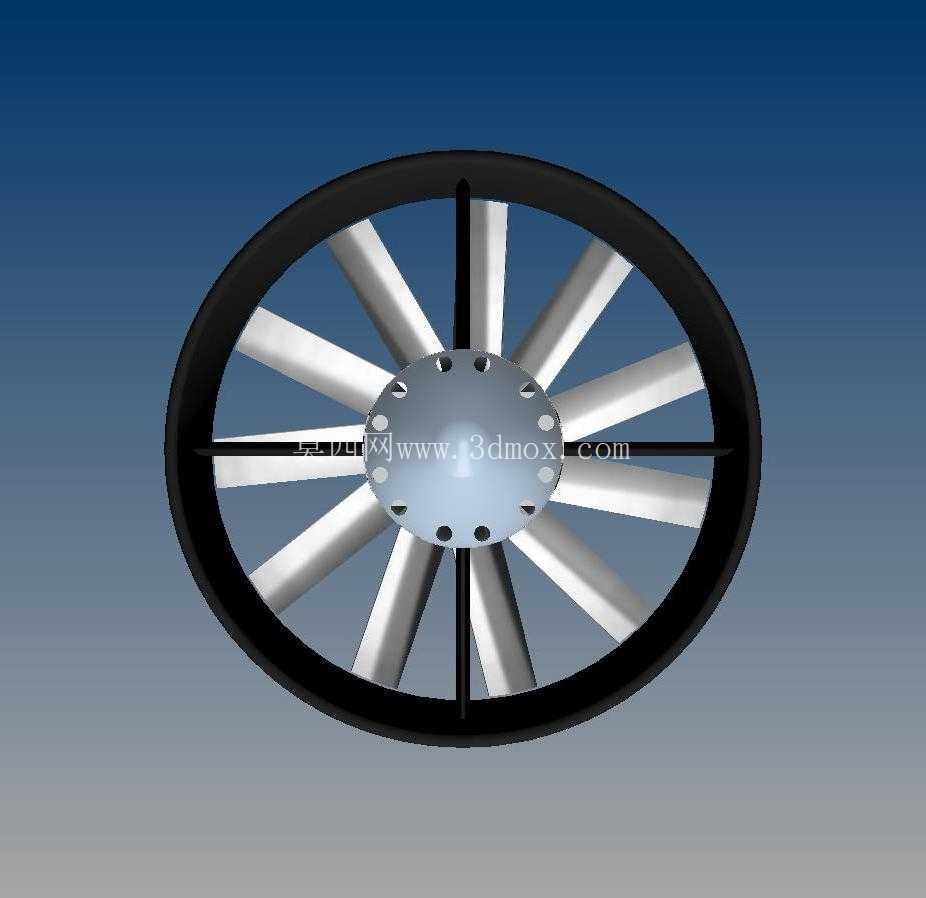

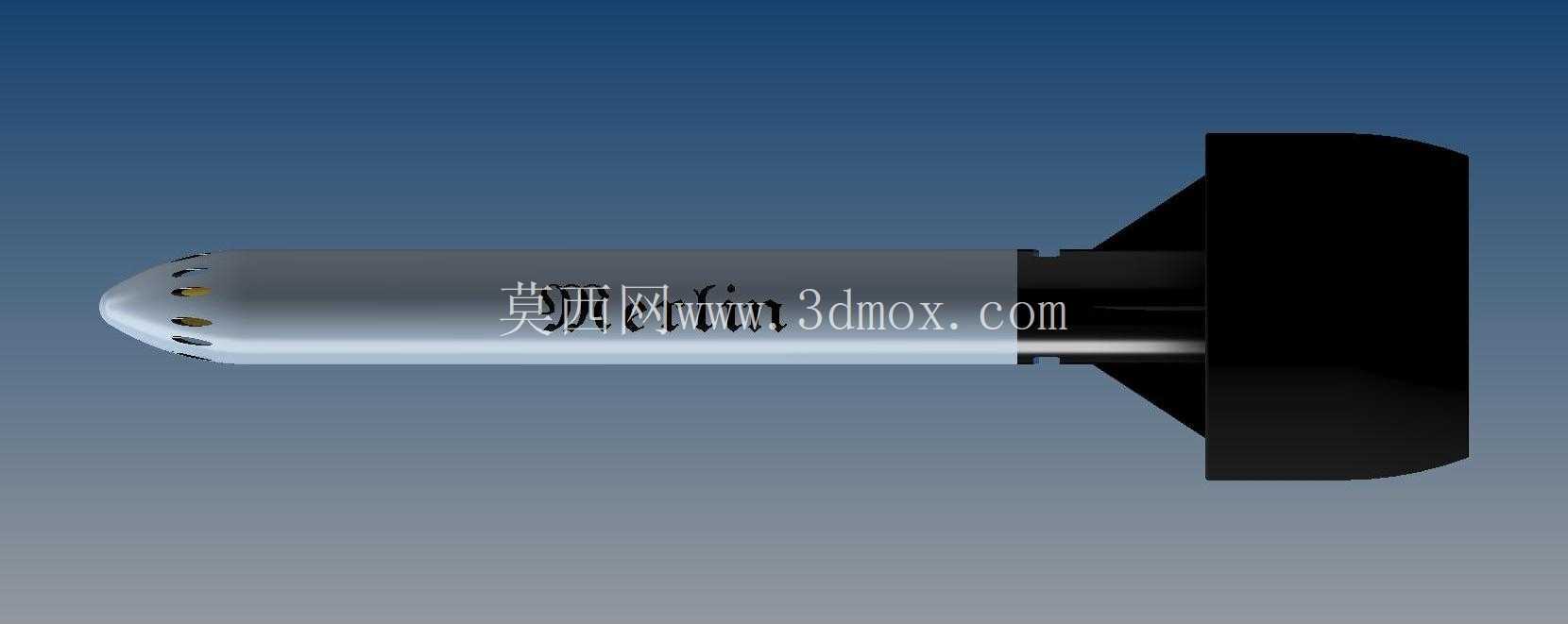

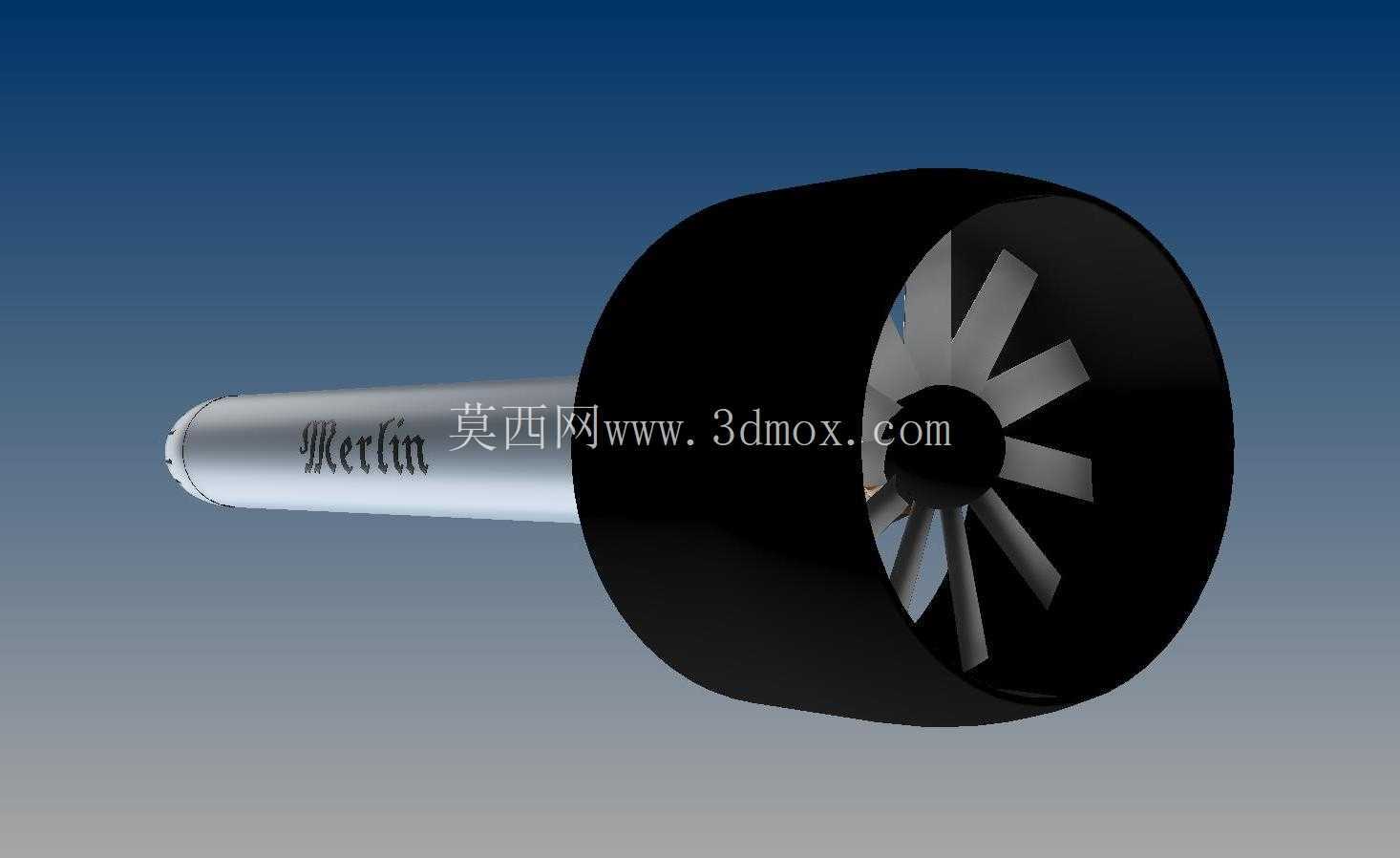

　　从整机布局来看，动力段采用长筒形流线外壳，前端为圆润整流头锥，头锥表面预留多组通风开孔，用于内部电机、控制器和电池组的散热气流组织；尾部集成环形涵道，涵道内部布置多叶螺旋桨，桨叶与涵道内壁之间保留均匀叶尖间隙。涵道环罩并非单纯防护结构，它在桨叶旋转时能够约束叶尖涡流，降低叶尖能量损失，同时对周边人员起到物理防护作用，避免高速旋转桨叶外露。相比开放式螺旋桨，涵道布局在相同桨盘直径下噪声更低、推力效率更稳定，也更适合在近地、近甲板或者狭窄起降空间内使用。

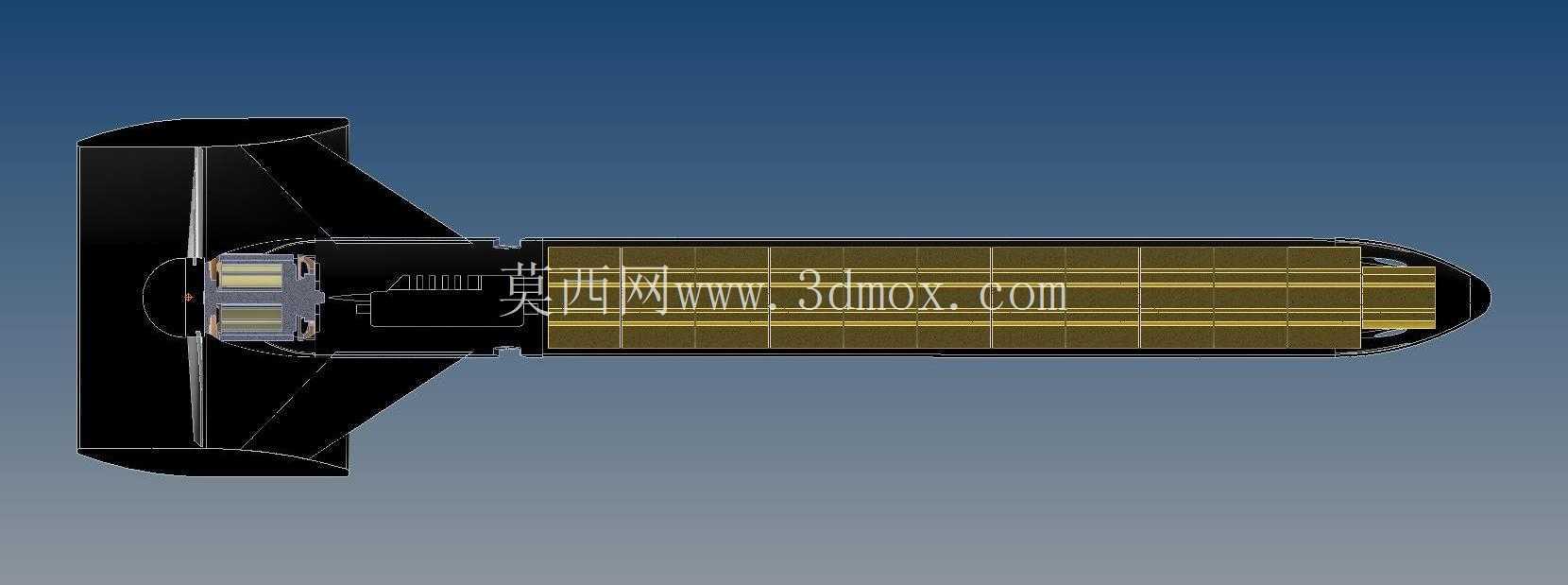

　　动力核心选用高转速电动机，额定输出功率约5千瓦，工作转速可达22000转每分。高转速方案允许电机本体保持较小体积和重量，配合减速或者直接驱动桨叶，能够在紧凑直径下获得足够推力。整套装置桨盘外径约210毫米，标称推力可达14.2千克力，这个推力等级适合作为小型验证机的尾推单元、多推进器平台的单组动力模块，或者轻型载具的辅助推进单元。壳体内部还集成电池组，单体配置围绕LPC16500A规格展开，供电电压与容量按210串级别的高压架构组织，能够满足高转速电机在峰值推力下的瞬时电流需求。

　　控制部分采用180安等级控制器，负责电机换相、转速闭环、推力调节以及过流过热保护。控制器在结构上靠近电机和电池布置，可以缩短高压动力线缆长度，降低线路阻抗和电磁干扰；头锥开孔与筒身内部风道形成冷却通路，使控制器功率器件、电机绕组和电池包在连续工作时维持合理温度。对于结构设计人员而言，建模时需要重点处理几个边界：一是涵道内环与桨叶叶尖的同轴度，间隙过小会在振动和热膨胀后发生擦碰，间隙过大则会削弱涵道增推效果；二是筒身内部电机、电池、控制器的重量分配，重心应尽量靠近桨盘和安装支点，避免长悬臂造成安装节距弯矩过大；三是头锥整流外形与散热开孔的平衡，开孔过多会破坏气动表面，开孔不足又会导致内部热堆积。

　　安装接口方面，筒身中段可设置卡箍、支座或者吊点，将动力装置固定在机身尾梁、支架或试验台架上。由于尾部涵道直径大于筒身，拆装时需要预留桨叶和涵道整体维护空间；头锥区域则应保留检修口，便于接插高压线束、检查控制器和更换温度传感器。三维建模过程中，外壳、涵道环、桨叶、电机定子转子、电池包和控制器均需按实际装配关系分层处理，尤其要表达桨叶扭转角、涵道过渡圆角、头锥开孔阵列以及内部线束走向。对于选型人员来说，该装置的价值不在于单一零件性能，而在于把推进、储能、控制和气动防护封装成一个边界清晰的动力模块，可直接用于轻型电动载具的推力匹配、安装校核和总体布局验证。
