多工位框架构件焊接定位工装

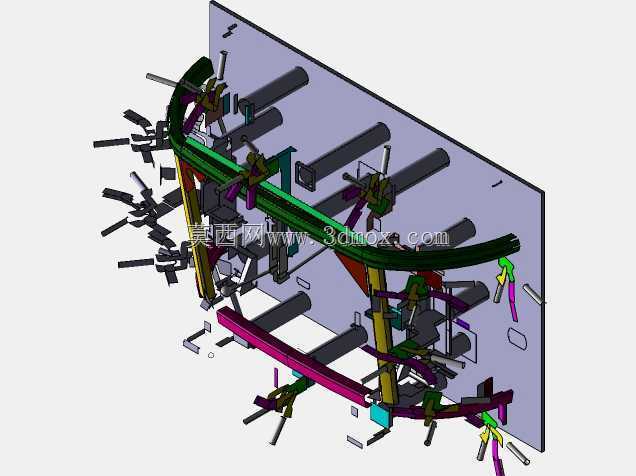

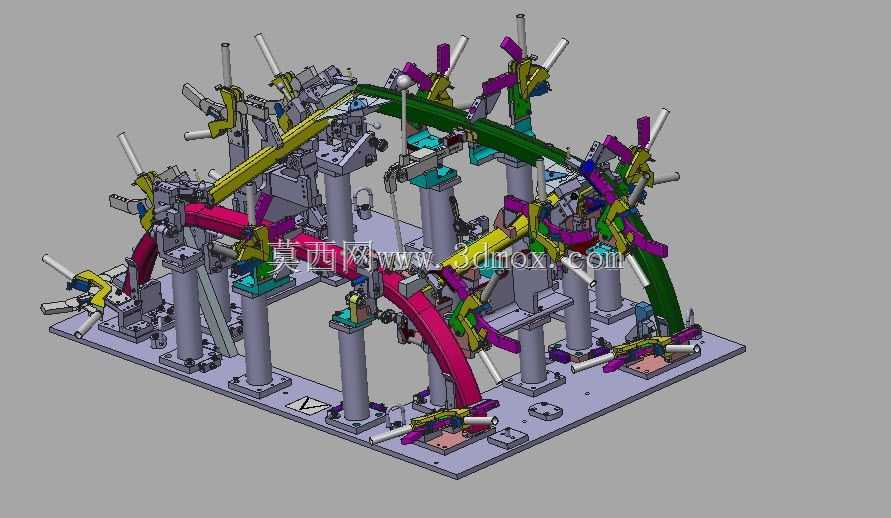

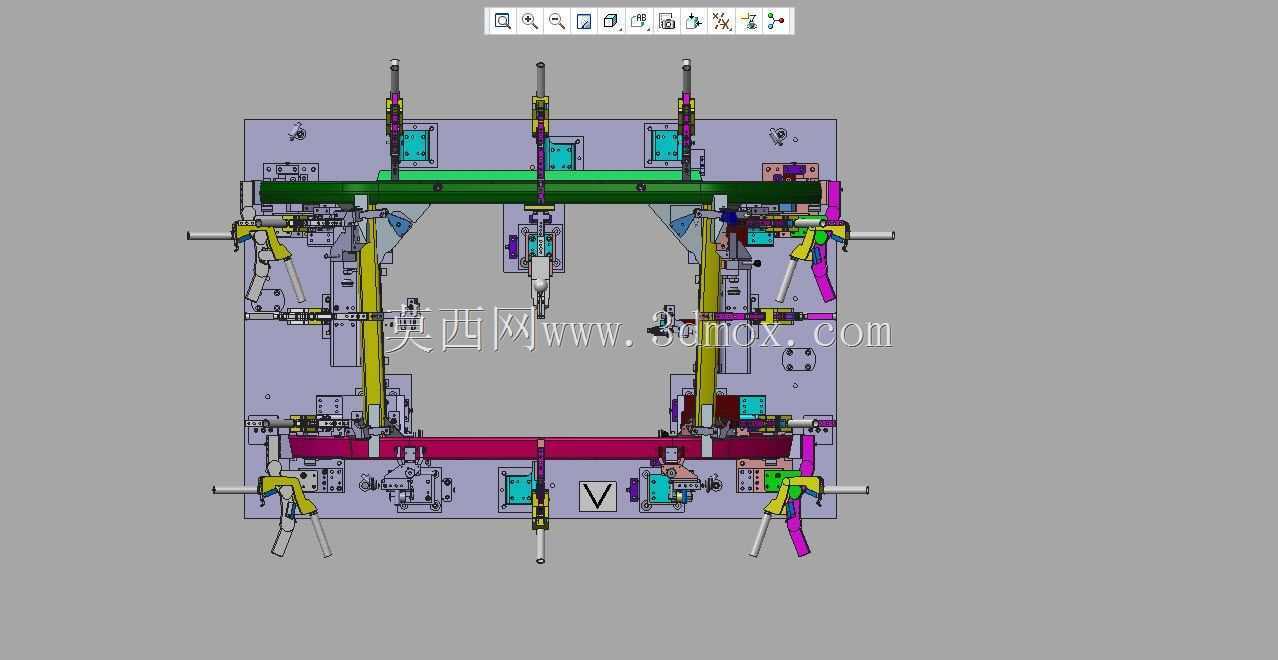

　　这套焊接定位工装主要应用于金属框架类构件的批量焊接加工场景，常见于汽车零部件、轨道交通内饰骨架、小型钢结构件的焊接生产环节，核心作用是在焊接作业前对多段异形管材、冲压钣金构件进行精准定位与刚性夹紧，避免焊接过程中工件受热变形出现尺寸偏移，保障组焊后成品的形位公差符合装配要求。从结构设计来看，工装采用整块调质处理的钢板作为基准底板，底板上按照工件的三维数模坐标点位，分布布置了多组立式定位支座、手动快速夹钳、侧向推紧机构以及仿形定位块，所有定位元件的安装面均经过铣削加工保证平面度与坐标精度，夹钳的布置点位完全贴合工件的受力支撑位置，既能够覆盖所有待焊构件的定位需求，又不会遮挡焊缝位置，给焊枪作业留出足够的操作空间。

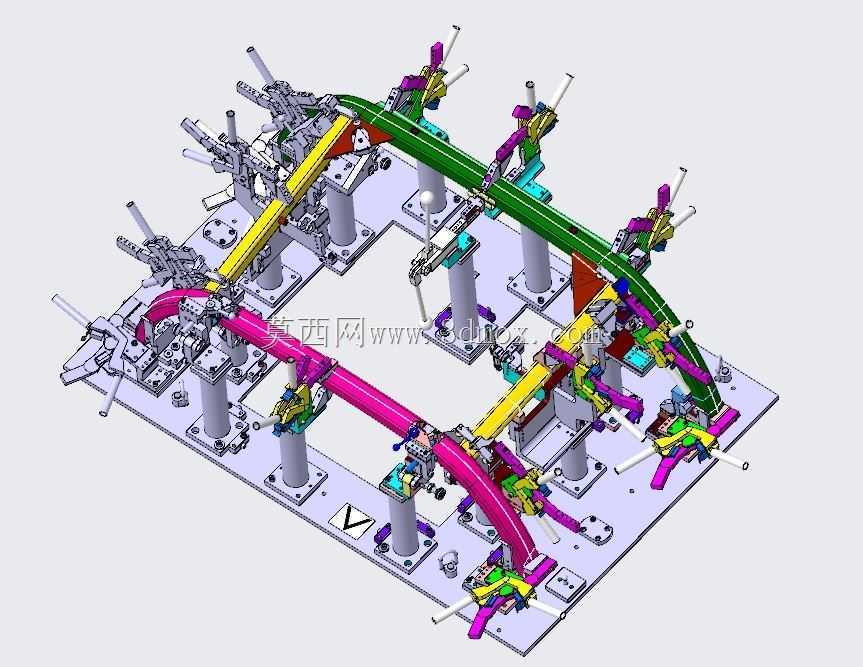

　　设计过程中优先考虑了工件的上下料便利性，所有夹钳的操作手柄均朝向工装外侧的操作人员站位方向，无需探身到工装内部即可完成所有夹紧与松开动作，仿形定位块的轮廓完全匹配待焊管材的外弧面，放入工件时即可完成初步导向定位，不需要反复调整工件位置。工装的安装边界以基准底板为核心，底板上预留了标准的T型槽与安装孔位，可以直接固定在焊接工作平台或者变位机的连接法兰上，整体结构的重心落在底板中心区域，配合变位机翻转作业时不会出现偏载晃动。不同颜色的构件区分了定位基准、夹紧单元、工件支撑等不同功能模块，结构上采用模块化设计，当待焊工件出现小范围改型时，只需要更换对应位置的仿形定位块、调整夹钳的安装位置即可适配，不需要重新制作整套工装，

　　大幅降低了多品种小批量生产的工装投入成本。整套工装的定位精度可以控制在±0.1mm范围内，能够满足大多数金属框架类构件的焊接精度要求，夹紧力经过匹配设计，既不会因为夹紧力过小导致焊接过程中工件移位，也不会因为夹紧力过大造成薄壁管材出现夹痕变形。
