手动杠杆式管路夹持固定工装结构

　　这套手动杠杆式夹持固定结构，在车间小批量装配工位、实验室样件测试台以及简易工装夹具改造场景中使用频率很高。它不需要外接气源、液压站或者电控回路，完全依靠操作人员扳动弯管手柄完成锁紧与释放动作，适合布置在没有动力源的临时工位，也可以作为自动化产线旁的手动辅助定位单元，用来夹紧圆杆、细长轴、软管总成或者小型试验样件。

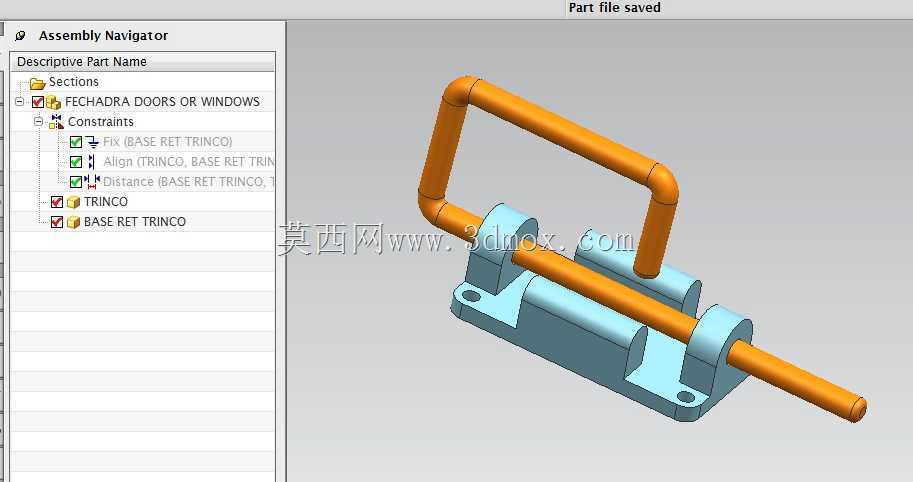

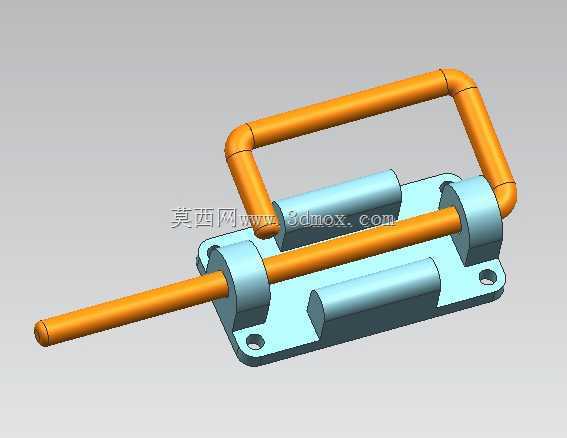

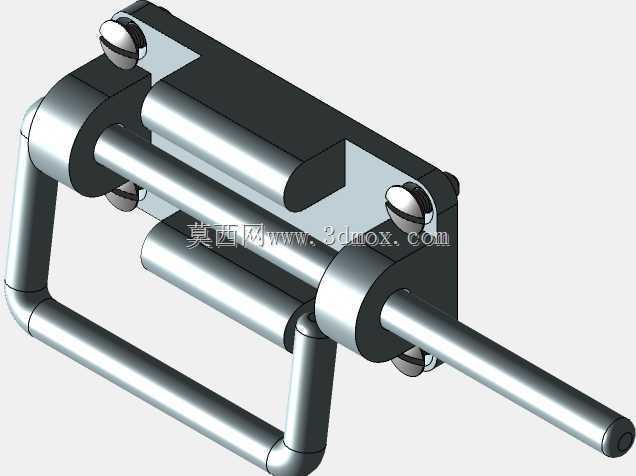

　　从实际功能来看，底座承担整个机构的安装基准，两块立式支承座穿在长直杆轴线上，对被夹持杆件形成径向约束；上方弯折成矩形回路的橙色管件既是操作手柄，也是力传递路径的一部分。操作人员握持弯管端部施力时，力矩通过弯管与支座的配合位置传递到锁紧部位，使两支承座对穿入的直杆产生抱紧作用。底座上两个圆柱凸台在锁紧状态下可作为限位或辅助承压面，避免杆件在受侧向力时出现偏转；底板四角预留安装孔，可直接用螺栓固定在工作台、铝型材框架或者专用测试架上。

　　设计思路上，这套结构优先保证手动操作的力臂合理性。弯管没有采用短直柄，而是做成带长边的框形弯折结构，目的就是增加人手施力点到回转轴线的距离，在同样握持力下获得更大的锁紧力矩，降低操作人员反复装夹的劳动强度。长直杆贯穿两支承座的布局，让夹持力沿杆件轴向分布在两个支撑点上，相比单点夹持更能抑制细长杆的翘曲和振动。底座采用带圆角的平板形式，既减少应力集中，也让底板在拧紧安装螺栓时受力均匀；支承座与底板之间保留明确的贴合面，方便在加工时一次铣削保证同轴度。

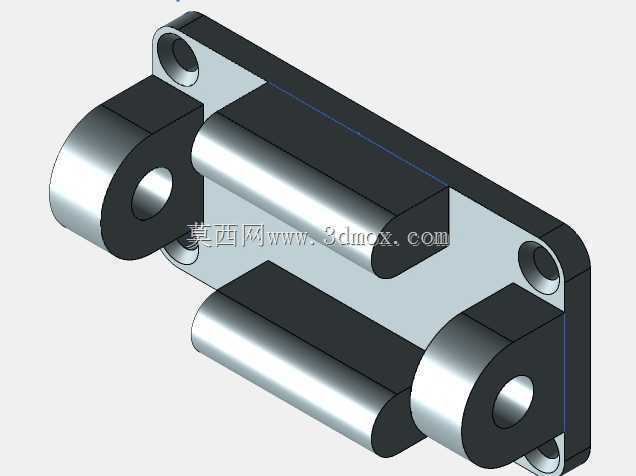

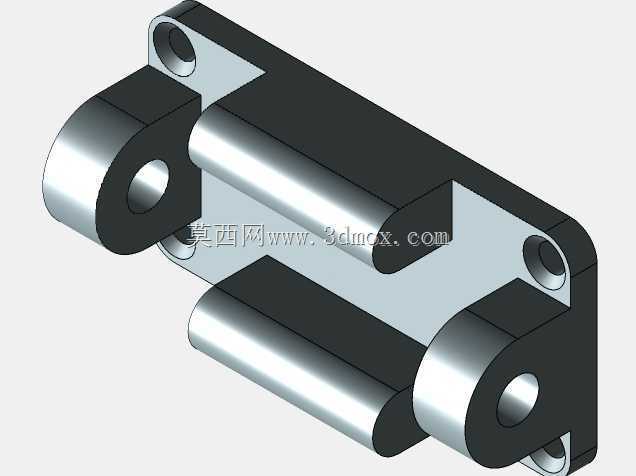

　　外形尺寸与安装边界方面，底板长度方向覆盖两支承座中心距并向外延伸出安装孔位，宽度方向容纳圆柱凸台和支座轮廓，整体高度由弯管上沿决定。布置到工位时，需要在弯管摆动平面内预留足够的操作空间，尤其框形手柄回转范围内不能布置其他阀块、传感器或线缆，防止扳动过程中发生干涉。直杆从支座一侧穿入、另一侧伸出，轴向伸出长度要根据被夹持工件的实际长度确定；若用于管路测试，伸出端应预留接头安装和软管弯曲半径空间。底板安装孔的位置决定了工装在工作台上的占位边界，选型时可先核对孔距与台面T型槽或铝型材槽宽是否匹配。

　　结构细节上，浅蓝色底座与支承座体现为刚性金属件，适合采用铣削或板焊后加工的方式制造；橙色管件为弯制焊接管，折弯处需要控制圆角半径，避免弯管过程中截面过度压扁。长直杆与支座孔之间应根据使用工况选择间隙配合或小间隙滑动配合：若需要频繁穿取工件，间隙可略放大并增加衬套；若强调锁紧后无松动，则应在支座处设置锁紧面或偏心压紧结构。弯管与回转部位的连接要承受反复扳动载荷，焊缝或接头位置需做疲劳强度校核，防止长期使用后在折弯根部产生裂纹。

　　在装配调试时，先以底板底面为基准找平，再紧固安装螺栓，确保两支承座孔轴线与工作台面保持设计要求的平行或等高关系。穿入杆件后缓慢扳动弯管，观察支座是否同步受力、杆件是否出现轴向窜动；若锁紧后杆件仍可转动，应检查支承孔磨损情况、锁紧接触面贴合率以及弯管止点位置。日常维护中，弯管铰接点和支座孔属于易磨损部位，可定期补充润滑脂并检查间隙；底板安装螺栓则需在振动工况下复核防松。

　　对于结构设计人员，这套模型的参考价值在于用简单的管弯件和板状支座实现了手动夹紧功能，零件数量少、加工门槛低、维护方便。建模时需要重点还原弯管中心线路径、折弯半径、支座孔同轴关系、底板安装孔位置以及各零件之间的装配间隙，这样在后续出工程图或做运动干涉检查时，才能准确判断手柄摆动范围和工件装拆空间。
