铝型材框架可翻转式气动锁紧回转作业台

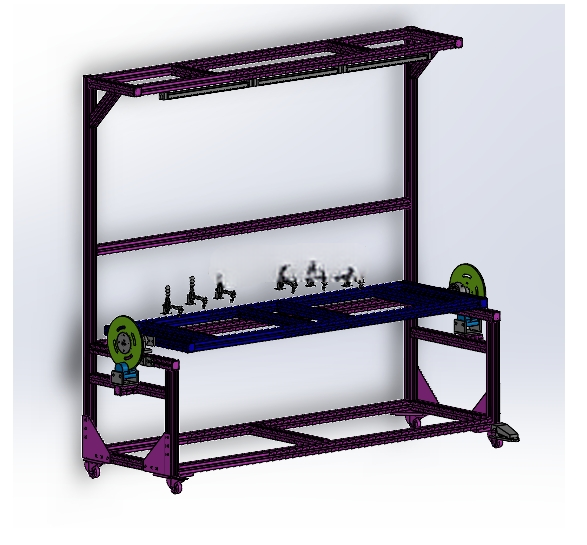

　　这款回转作业台主要面向中小零部件的多面装配、焊接预定位、小件打磨等需要频繁转换工件作业面的生产场景，在电子配件组装、小型五金件加工、线束预装等工位上，能大幅减少操作人员反复搬动工件、调整装夹角度的无效动作，降低作业劳动强度的同时，也能避免工件反复拆装带来的定位误差。设备主体框架采用标准工业铝型材搭建，这种选型思路并非单纯追求搭建便捷，铝型材本身的槽道结构可以灵活适配后续的工装夹具加装、照明灯具安装、气路电路走线排布，不需要额外在型材上做大量焊接打孔作业，后期如果需要调整工位布局、适配新的产品规格，只需要更换对应连接块、调整型材安装位置就能完成改造，相比焊接钢结构框架，改造周期能缩短六成以上，也不会产生焊接变形带来的框架精度问题。

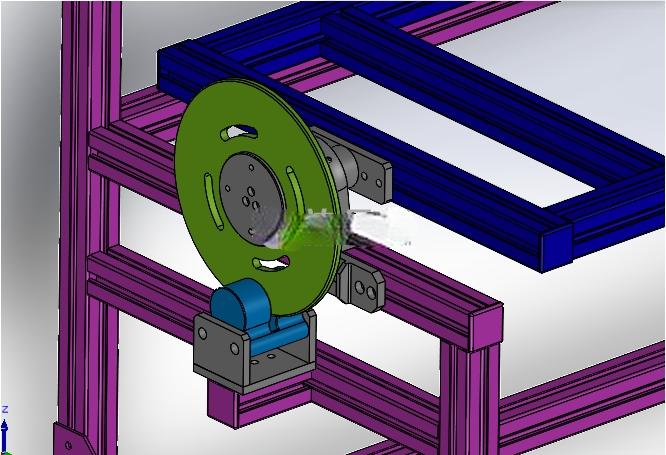

　　台面的翻转机构是整个设备的核心功能部分，两侧的翻转转盘通过带座轴承安装在框架立柱上，转盘下方配置的气动碟刹装置，是针对翻转作业的安全与精度需求设计的：当操作人员将台面翻转到需要的作业角度时，踩下脚踏控制开关，碟刹机构就会抱死转盘转轴，将台面牢牢固定在当前位置，不会因为工件重量偏载出现台面下坠、角度偏移的问题，相比传统的插销式定位结构，气动碟刹可以实现任意角度的锁紧固定，不需要提前在转盘上加工定位孔，能适配更多非标准角度的作业需求，锁紧力也可以通过气源压力调整，适配不同重量的工件作业。框架底部预留了脚轮安装位与可调支撑脚安装孔，日常移动设备时可以降下脚轮推移，到位后升起脚轮用支撑脚调平，避免作业过程中设备出现晃动；

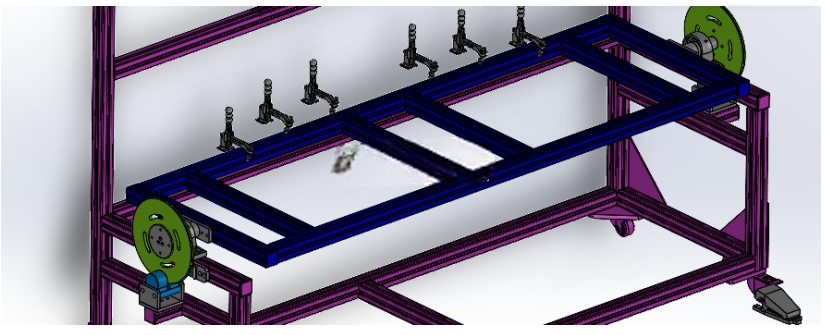

　　顶部的型材横梁预留了T型槽，可以安装作业照明、工艺指导书挂架、气动工具平衡吊等附属配件，不需要额外加装支架。台面本身采用平面型材拼接结构，表面预留了标准T型槽，方便快速装夹各类工件夹具、定位挡块，不需要在台面上反复钻孔攻丝；两侧的翻转转盘做了减重镂空设计，在保证转轴连接强度的前提下，降低了翻转部分的整体重量，让操作人员手动翻转台面时不需要施加过大的力，也能减少转轴的负载，延长轴承的使用寿命。气路管线全部隐藏在铝型材的槽道内部，从框架底部接入气源，通过脚踏阀连接到碟刹气缸，外部没有裸露的管线，避免作业过程中管线被工件勾挂、磨损带来的安全隐患；框架的所有连接角位都加装了三角形加强筋板，抵消翻转过程中产生的侧向力矩，

　　避免框架长期受力出现连接松动、型材变形的问题。设备的安装边界不需要额外做地基固定，只要放置在平整的硬化车间地面上，调平支撑脚就可以投入使用，整体宽度适配单人作业的操作范围，操作人员站在设备正面就可以完成台面翻转、锁紧、工件装夹作业，不需要额外绕行，符合工位作业的人机工程要求。
