农用拖拉机滚轮支撑行走车架结构

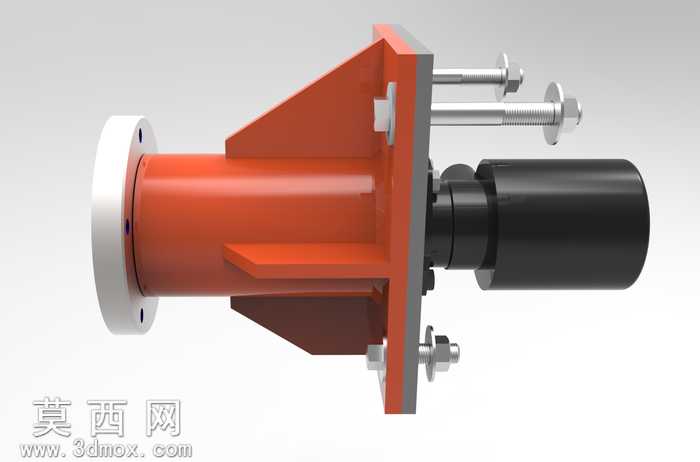

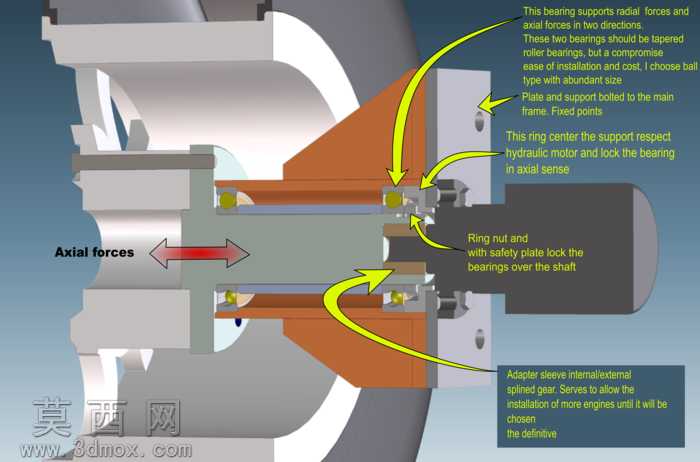

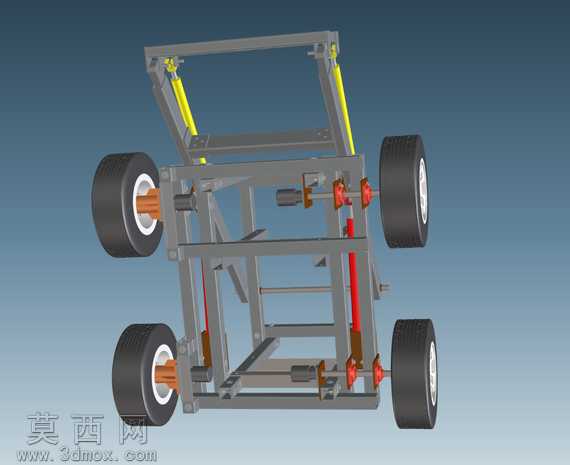

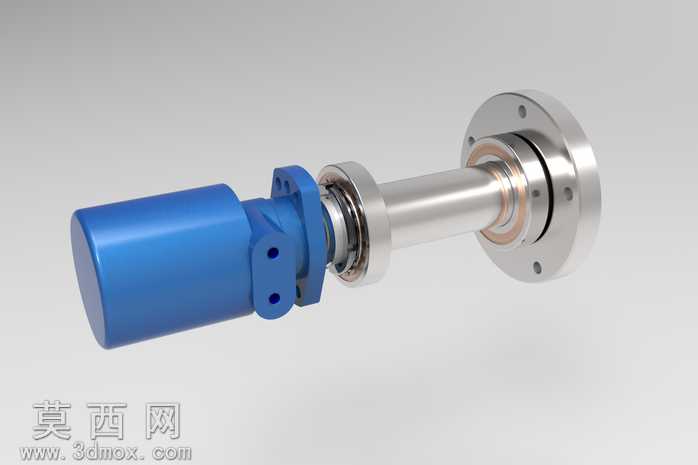

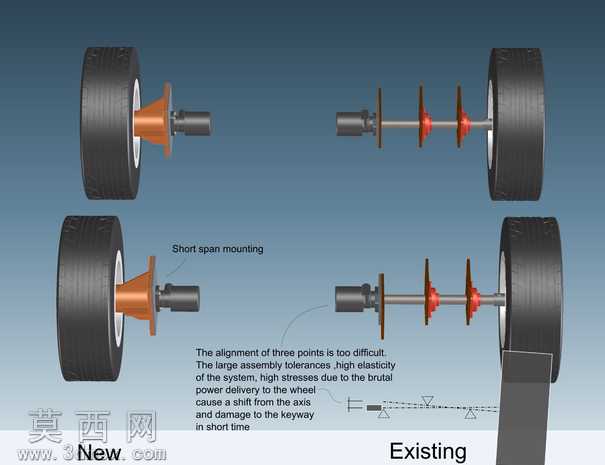

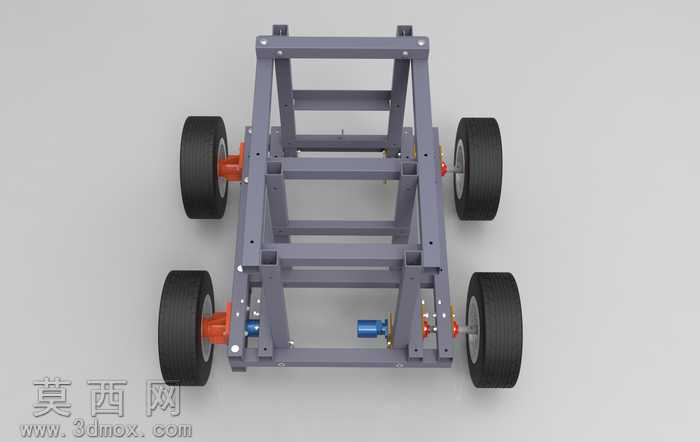

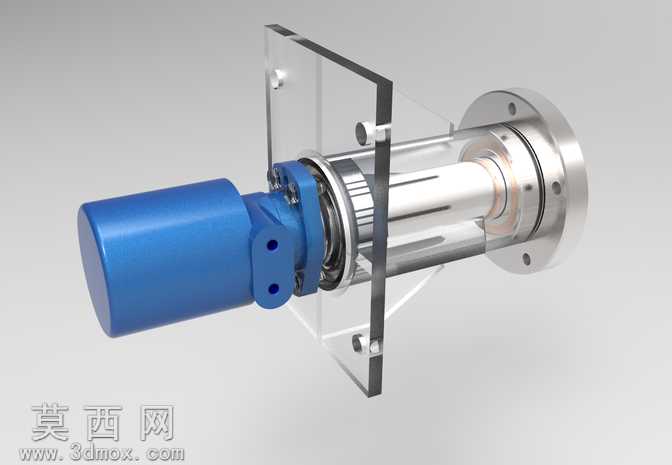

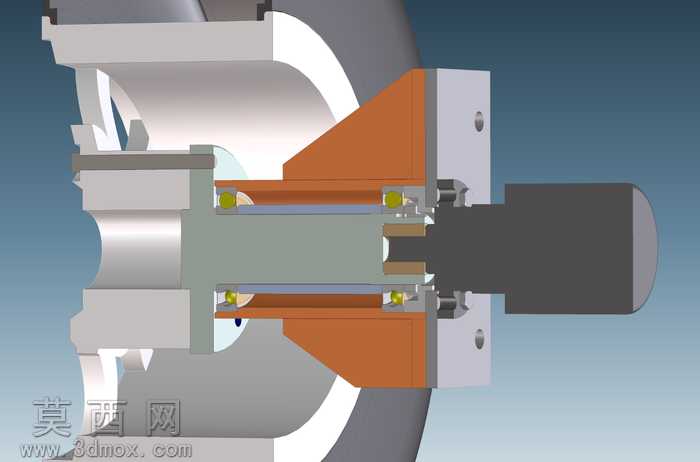

该作品为针对农用拖拉机设计的滚轮支撑行走车架结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配公差规范，对每一处连接点位、配合间隙都做了精准的参数约束，确保各部件装配无干涉。模型渲染阶段采用哑光金属材质模拟车架主体的高强度钢材属性，橡胶轮胎部分添加了细微的胎面纹理与哑光橡胶质感，转向连接部位的液压元件则赋予金属亮面材质区分功能部件，整体渲染光影柔和，清晰呈现各部件的位置关系与结构特征。结构设计上采用分层梯架式主体框架，通过多根横向、纵向的高强度型钢焊接形成稳定的承载基体，四个行走滚轮分别布置在车架四角位置，每个滚轮配套独立的转向连接支座与液压驱动接口，滚轮轴承部位预留了充足的密封安装空间，可适配不同尺寸的液压马达安装需求，兼顾径向与轴向载荷的承受能力。设计思路围绕解决传统拖拉机支撑结构与轴承、电机安装板适配难度大，装配公差与系统弹性易导致轴件磨损的痛点展开，摒弃了原有易造成部件损坏的刚性硬连接方案，优化了轴的支撑固定方式，在滚轮与车架的连接部位增加了弹性缓冲结构，可吸收作业过程中产生的颠簸冲击力，同时预留了后轮转向操纵机构的安装位，可通过液压油缸实现转向动作的执行，大幅提升拖拉机在非平整农田路面的行驶操纵性。设计过程中对轴承选型做了多方案比对，最终选用适配性更强的滚子轴承搭配密封结构，在控制制造成本的同时提升部件的耐用性，降低后期维护难度，整体结构兼顾承载强度、转向灵活性与维护便捷性，可直接作为小型农用拖拉机底盘的设计参考方案，适配多种农业作业场景的使用需求。
