多臂联动指关节转向承载构件

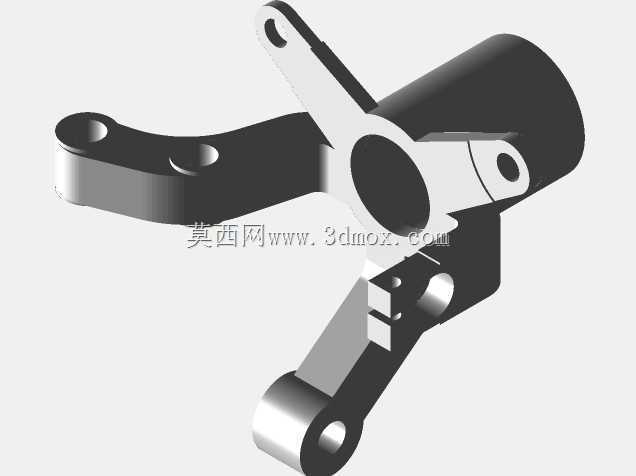

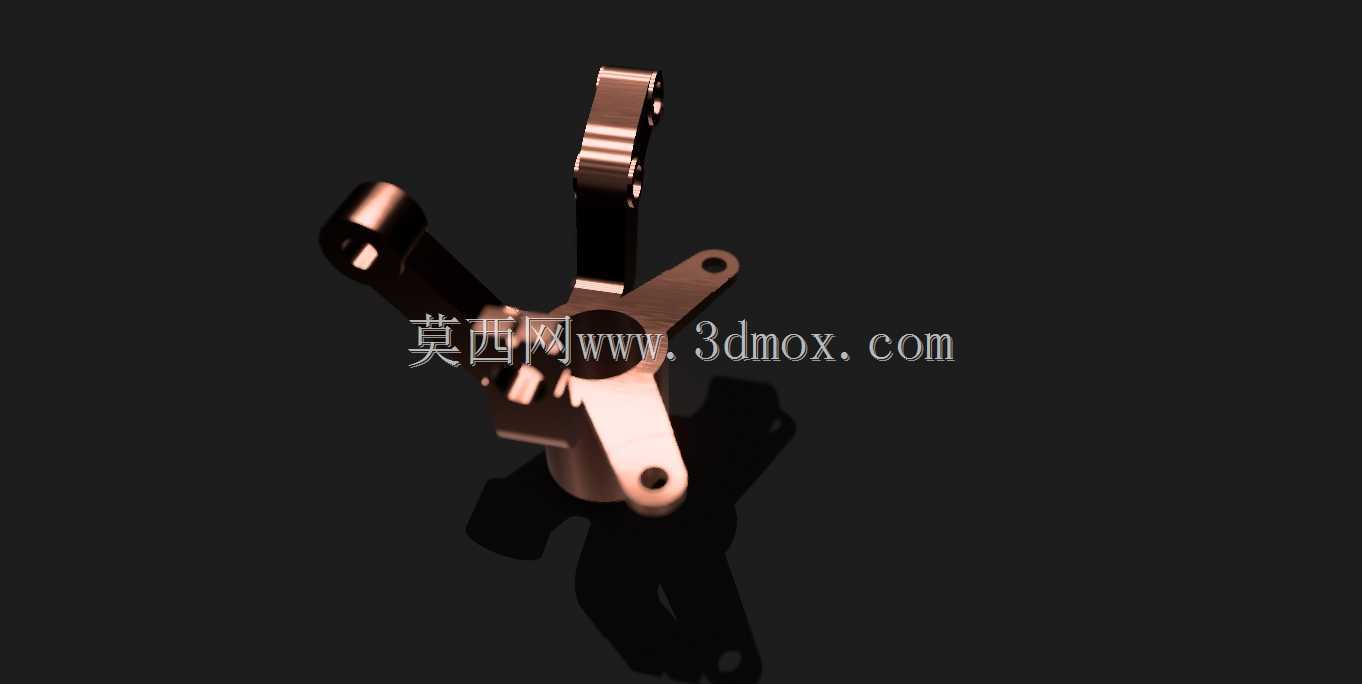

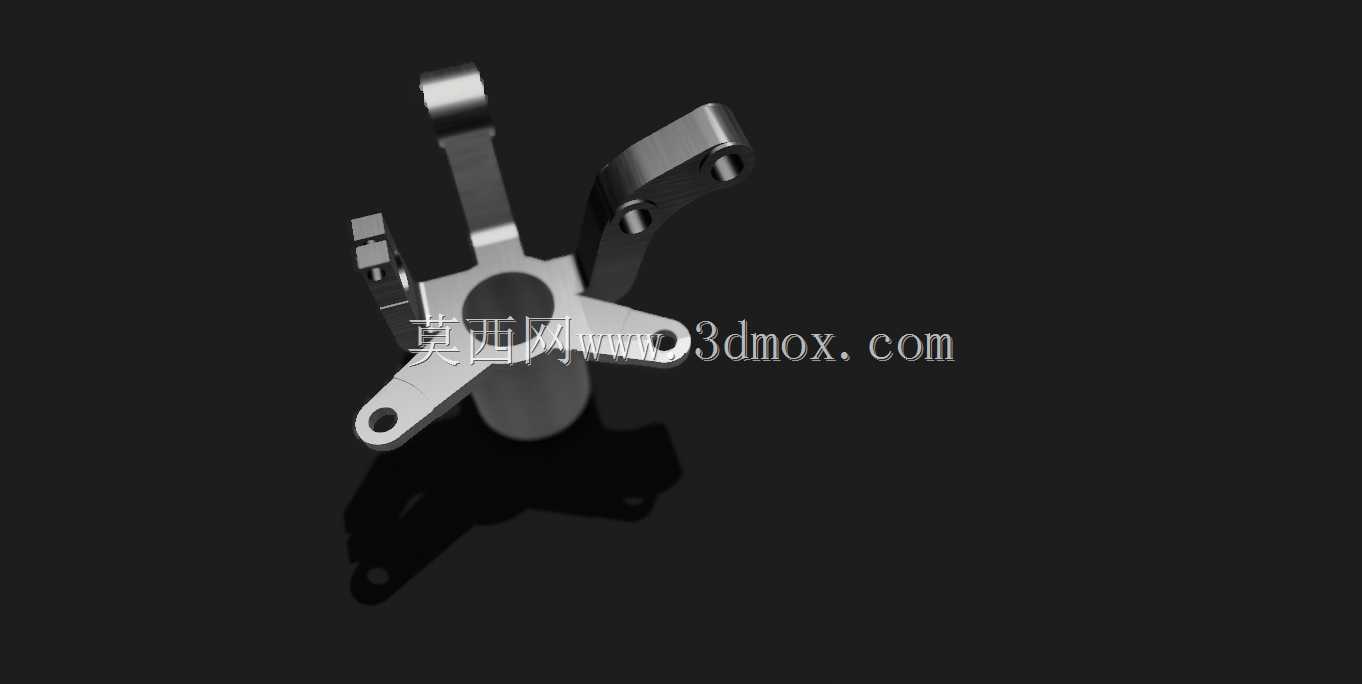

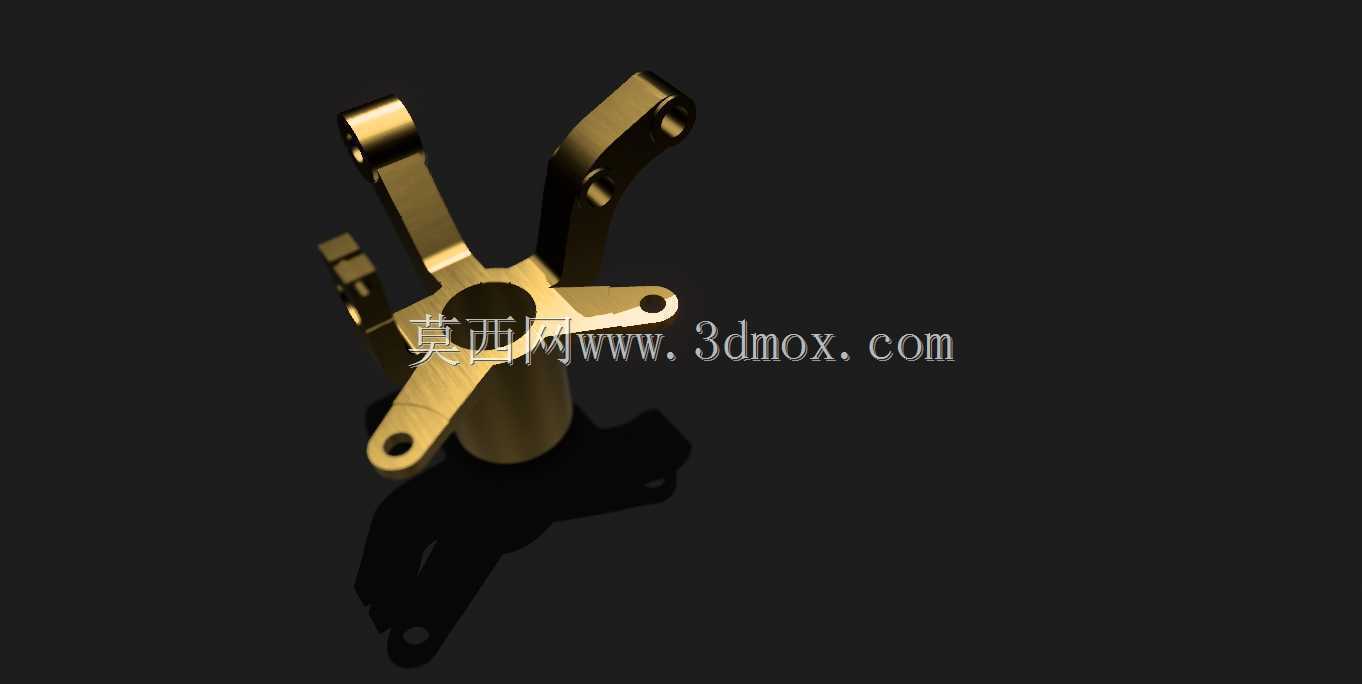

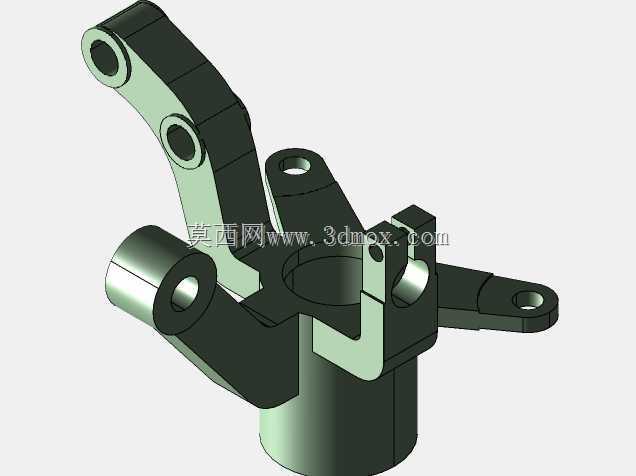

　　在重载行走底盘与多自由度夹持执行机构的开发环节，这类多臂分叉式关节构件往往同时承担铰接定位、载荷分流与动作限位三重作用，现场调试时最先暴露干涉问题的也通常是这类跨接多个连杆的核心节点。从结构布局来看，构件中心设置带贯通孔的回转基座，基座沿周向延伸出三组形态各异的连接臂：其中一组臂体沿竖直方向抬升，末端预留铰接销轴孔，用于对接转向驱动拉杆；两组侧向伸展的臂体分别开出同轴销孔与沉台定位面，可同时挂载轮毂支耳与制动管路固定支架；剩余一组水平延展的薄板臂开设轻量化通孔，末端孔位用于连接角度反馈传感器的摆杆。这种多接口集成的设计思路，省去了传统铰接结构中分散布置的转接垫块，将原本需要四到五个零件拼装完成的连接节点整合为单一整体件，既消除了多螺栓拼接带来的累积间隙，也大幅缩减了关节部位的占用空间。

　　实际装车或装夹工位的布局中，该构件的安装边界需要结合周边运动包络反复校核：中心回转孔的轴线需与转向节主销轴线保持同轴度公差在0.05mm以内，竖直臂顶端的拉杆孔行程范围内，要预留出至少12mm的避让间隙，防止极限转向位置与车架纵梁发生磕碰；两侧臂的销孔中心距直接决定了轮毂转角的传动比，建模阶段需先在装配环境中拟合左右轮的阿克曼转向几何曲线，再反向修正臂长与孔位角度，避免出现转向时轮胎侧滑量超标的问题。臂体截面采用变厚度设计，靠近中心基座的位置壁厚加大至18mm，用来传递路面传来的冲击载荷，向末端延伸的过程中壁厚逐步过渡到8mm，在保证销轴孔挤压强度的前提下尽可能降低转动惯量，让转向响应动作更跟手。

　　从工况适配角度，这类构件既可以用在重型工程车辆的转向桥轮端，承接转向油缸的推力并带动轮毂偏转，也可移植到大型机械手的指根关节处，作为三根夹持手指的共用安装基座，驱动不同手指完成同步收拢动作。用于车辆场景时，构件竖直臂承受的是往复推拉的交变载荷，建模时要在臂根转折位置添加圆角过渡，避免应力集中导致长期使用后出现疲劳裂纹；用于夹持场景时，侧向臂的安装面需要加工出定位凹槽，保证手指铰接座装配后不会出现周向转动，重复夹持定位精度可以控制在0.1mm以内。构件上所有的销轴孔都设计了衬套压装余量，后期维护时只需更换耐磨衬套即可修复铰接间隙，不用整体更换关节主体，降低了备件成本。三维建模过程中，先绘制中心回转体的草图，再按照各臂的受力方向拉伸生成实体，之后对所有棱边进行倒圆处理，最后在装配环境中模拟全行程动作，逐一检查每个臂体在极限位置与相邻零件的间隙，提前排除实物装配时才会发现的干涉隐患，为后续的铸造或机加工工序提供准确的尺寸依据。
