内燃机动力传输曲柄轴结构设计

　　曲柄轴作为往复式动力机械里承担运动形式转换的核心承载构件，在小型内燃机、往复压缩机、柱塞泵这类需要把直线往复运动和旋转运动互相切换的设备中，是整套传动链里受力最复杂、工况最严苛的零件之一。日常做结构方案评审时，最先要敲定的就是曲柄销和主轴颈的相对偏心距，这个尺寸直接决定了活塞的行程长度，偏心距的两倍就是活塞从上止点走到下止点的总位移，一旦这个参数和配套的缸体行程不匹配，整套动力总成的压缩比、排量参数都会完全偏离设计目标。

　　从实际装机的受力逻辑来看，曲柄轴工作时要同时承受三类载荷：首先是活塞通过连杆传递过来的周期性爆发压力，这个力在做功冲程瞬间会达到峰值，直接作用在偏心布置的曲柄销上；其次是曲轴自身旋转时，曲柄销和配套连杆大头做偏心回转产生的离心惯性力，转速越高这个力的幅值越大；还有活塞组做往复直线运动产生的往复惯性力，会随着曲轴转角按周期性规律波动。这三类力叠加之后，主轴颈和支撑轴承的位置会持续承受交变弯曲应力，曲柄臂和轴颈过渡的圆角位置还要承受反复交变的扭转剪切应力，所以建模阶段所有轴肩过渡位置都不能做成尖锐直角，必须预留足够的圆角半径，分散应力集中系数，避免长期交变载荷下出现疲劳裂纹。

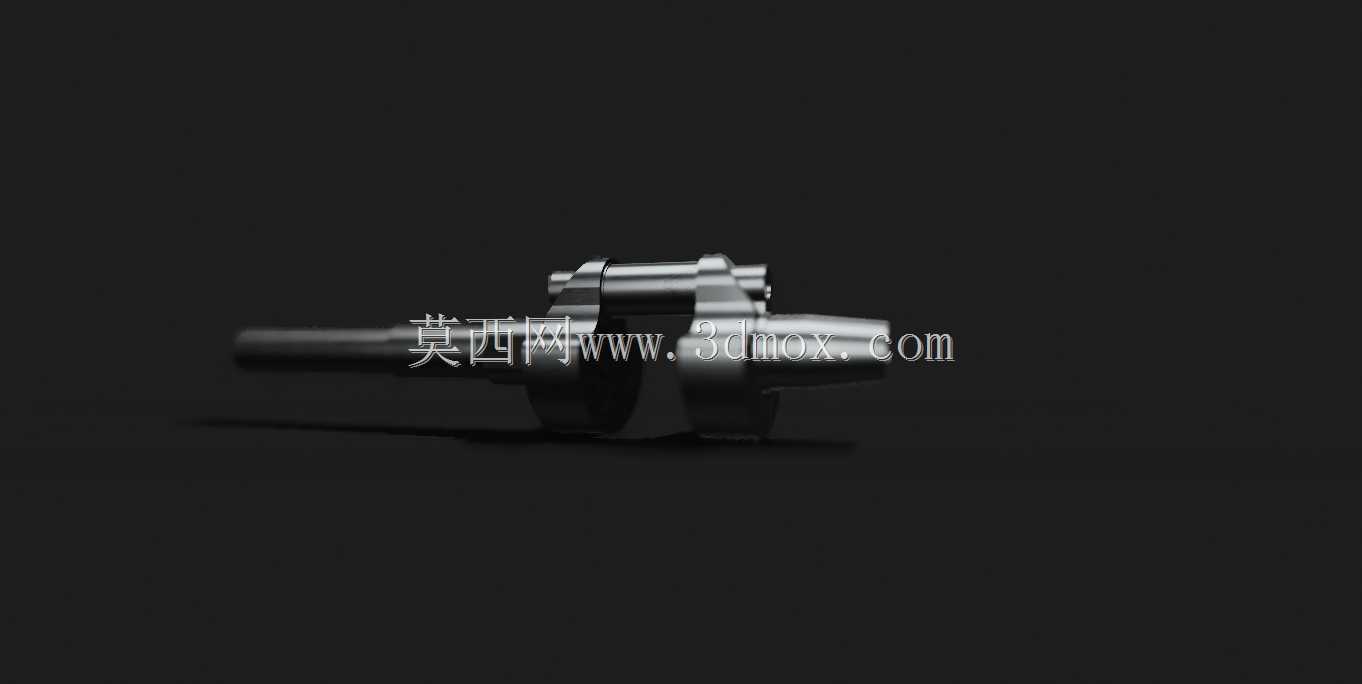

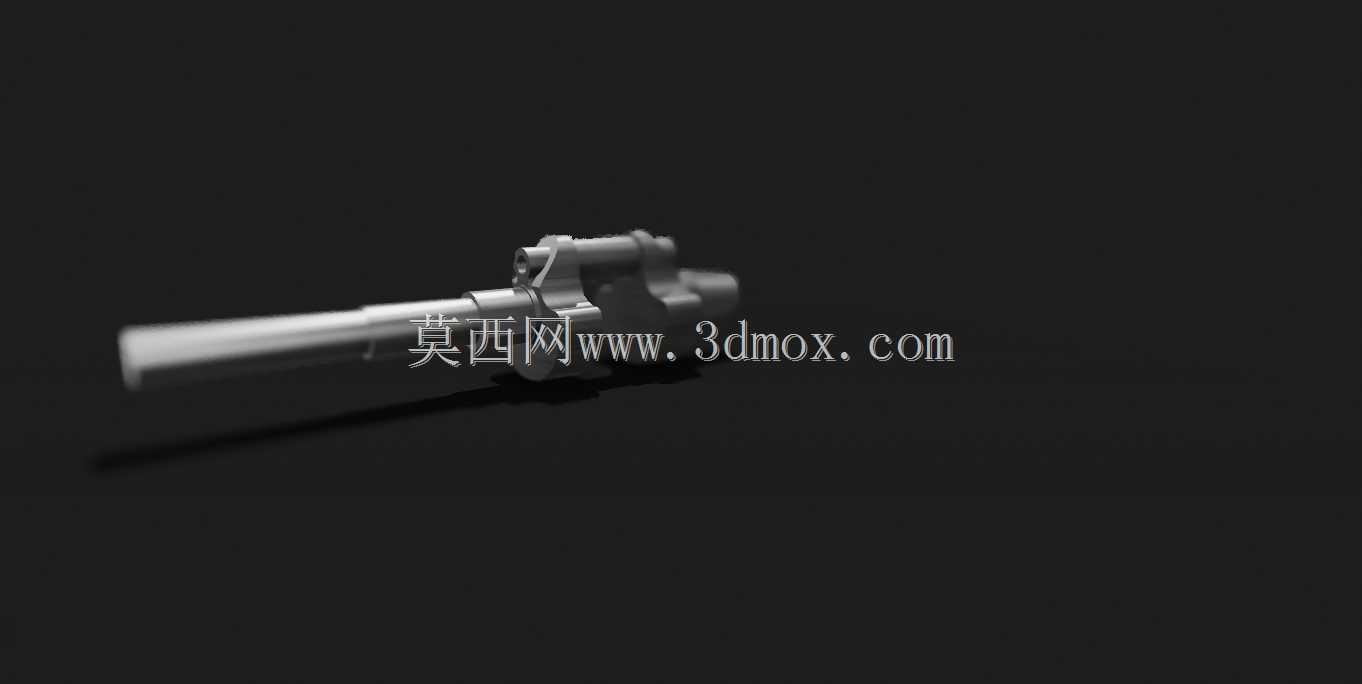

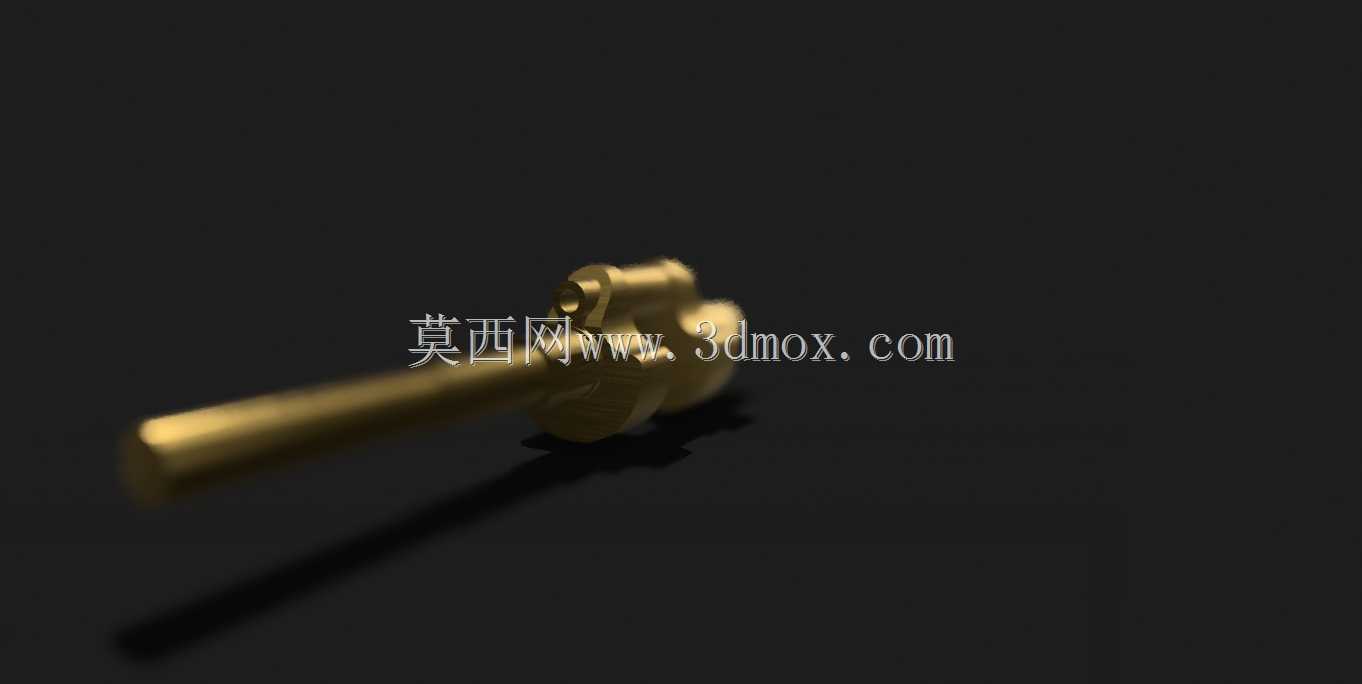

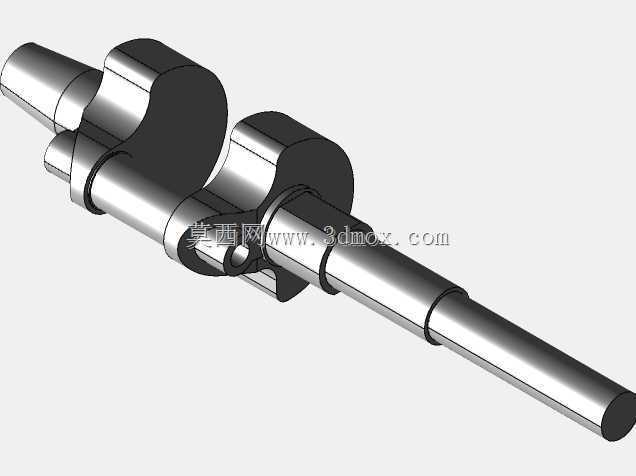

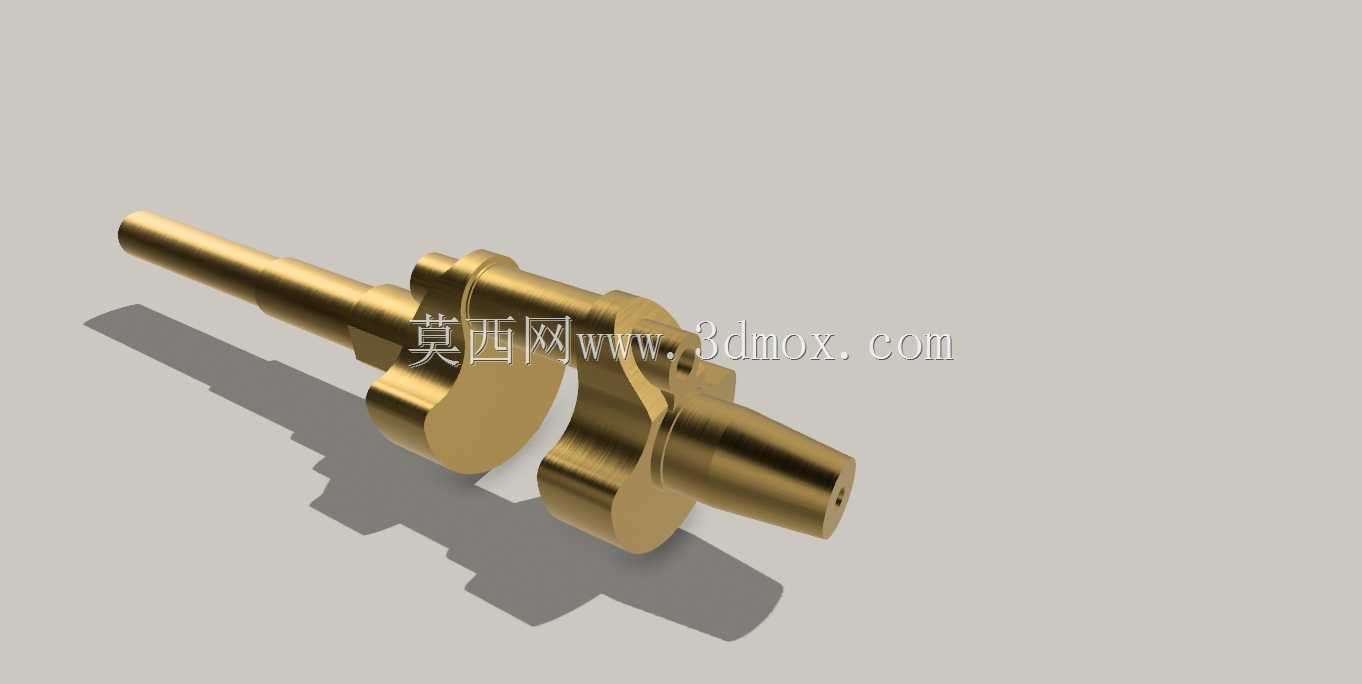

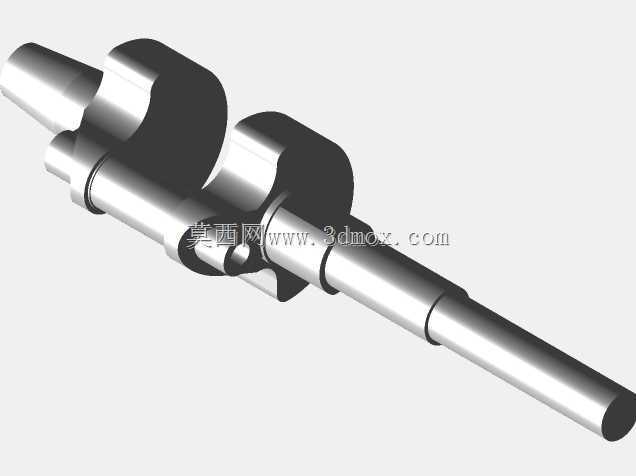

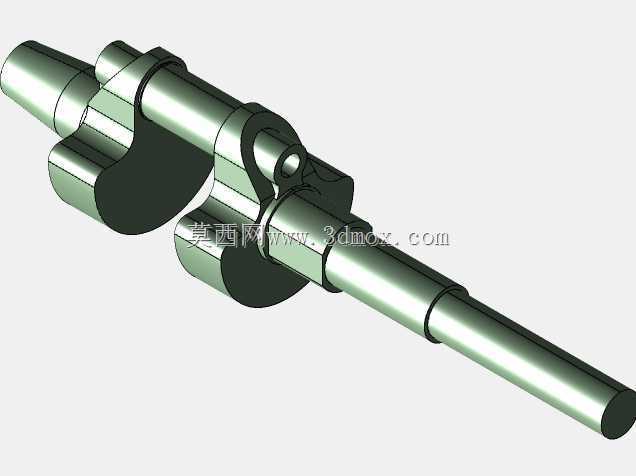

　　建模过程中首先要梳理清楚各段轴的同轴度要求：两端的主轴颈必须处在同一条旋转中心线上，中间的曲柄销轴线要和主轴颈轴线保持平行，两条轴线之间的距离严格等于设计偏心距，不能出现平行度偏差，否则装机后连杆运转会出现卡滞、偏磨，甚至在高速转动时产生异常振动。轴段的直径分级也要和配套件一一对应：两端主轴颈的尺寸要和机体上的主轴承孔、轴瓦的内径匹配，轴颈表面要预留对应的磨削加工余量，保证装配后轴承的配合间隙处在合理区间；中间曲柄销的直径要和连杆大头的轴瓦孔径适配，连杆装到曲柄销上之后，要保证连杆可以绕曲柄销自由摆动，不会和两侧的曲柄臂发生运动干涉。

　　曲柄臂的外形设计也不是单纯的块状结构，为了抵消曲柄销和连杆大头旋转产生的不平衡离心力，曲柄臂往往会在背离曲柄销的一侧做适当的配重延伸，也就是平衡重结构，通过调整平衡重的轮廓厚度和外圆半径，让偏心旋转部分的质心尽可能往主轴颈的旋转中心靠拢，降低整机运转时的一阶、二阶振动。如果是双拐或者多拐的曲轴，不同曲柄销之间的相位夹角也要严格按照发火顺序来布置，比如常见的直列四缸机型，相邻曲拐的相位差设置为180度，就能让各缸的做功冲程均匀错开，让输出的扭矩波动尽可能平缓。

　　安装边界的核对是三维建模阶段不能跳过的环节：曲轴两端的轴向定位尺寸要和机体的轴承座宽度匹配，一端通常会设置推力面，用来限制曲轴运转时的轴向窜动量，推力面的位置要和止推轴瓦的安装位置对齐；轴端如果要安装飞轮、皮带轮或者正时齿轮，对应的轴段要设计好键槽或者定位法兰，保证外接零件和曲轴之间不会出现相对转动；曲轴旋转时的最大外轮廓，也就是平衡重最外端扫过的圆周范围，必须和机体内部的型腔壁保留足够的安全间隙，高速运转时不能出现磕碰缸体的情况。同时润滑油路的走向也要在结构里预留出来，主轴颈到曲柄销之间往往要设计斜向的油道孔，让压力润滑的机油可以从主轴承持续输送到曲柄销的摩擦面，在轴瓦和轴颈之间形成稳定的油膜，避免干磨烧瓦。

　　在不同的应用场景里，曲柄轴的结构细节也会做针对性调整：小型通用汽油机的曲轴往往会把一端轴颈直接和磁电机的安装座做成一体，另一端输出轴直接连接负载；工业往复压缩机的曲轴因为承受的气体载荷更平稳，曲柄臂的刚性设计会优先于轻量化，轴颈的直径会选得更大，来提升重载下的抗弯抗扭能力。建模时把所有配合面、运动包络、载荷传递路径都梳理清楚，后续出工程图、做工艺分析、开展动平衡仿真的时候，才能避免出现结构干涉、强度不足这类底层设计问题。
