重型商用车发动机连杆总成结构设计

　　重型车辆动力总成里，连杆是把活塞往复运动转化为曲轴旋转输出的核心承力件，工作环境长期处于高爆发压力、高交变惯性载荷叠加的工况下，常见配套场景覆盖重型柴油卡车、工程自卸车、大马力农用拖拉机以及固定式柴油发电机组的内燃机曲柄连杆机构。

　　从实际装机用途来看，连杆上端通过活塞销与活塞组件铰接，下端大头采用剖分式结构与曲轴连杆轴颈配合，发动机做功冲程中活塞承受的燃气推力经由连杆杆身传递至曲轴，把直线往复运动转换为扭矩输出；进气、压缩、排气冲程中则反过来由曲轴带动活塞完成配气循环，全程承受拉压交变载荷、摆动惯性力以及轴颈高速旋转带来的横向冲击，是动力舱内载荷工况最严苛的运动部件之一。

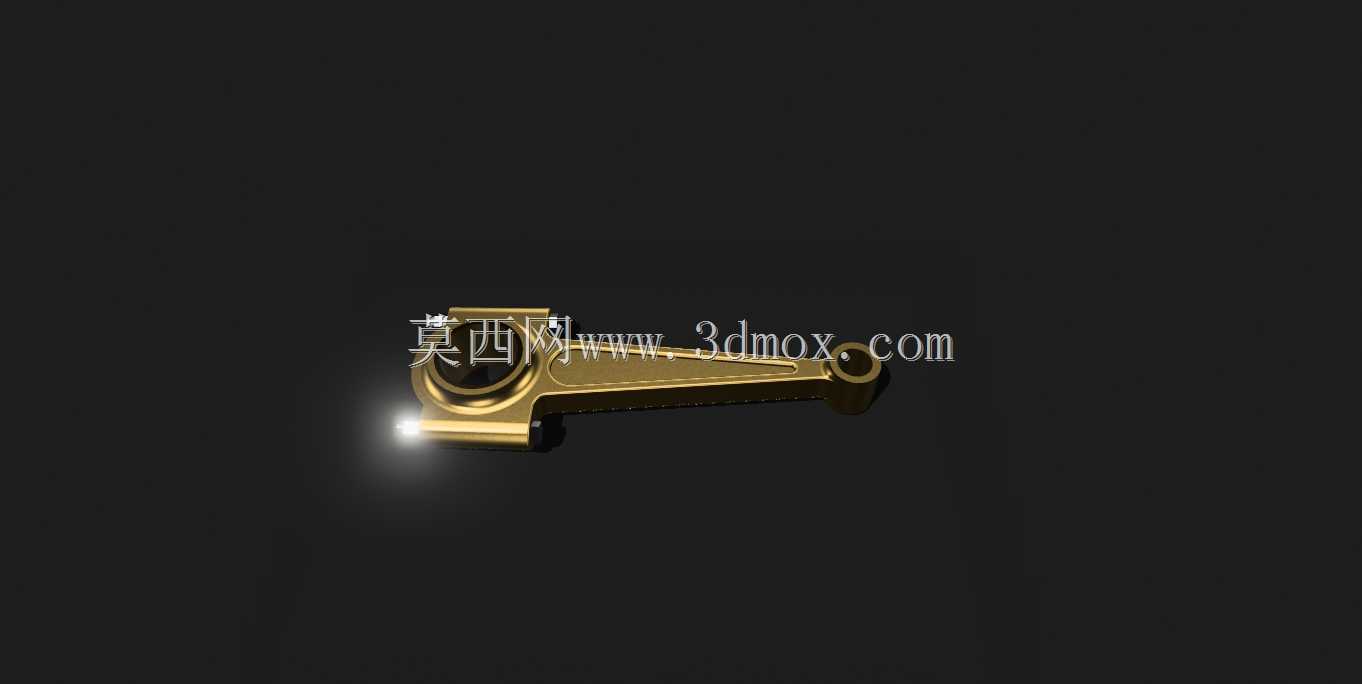

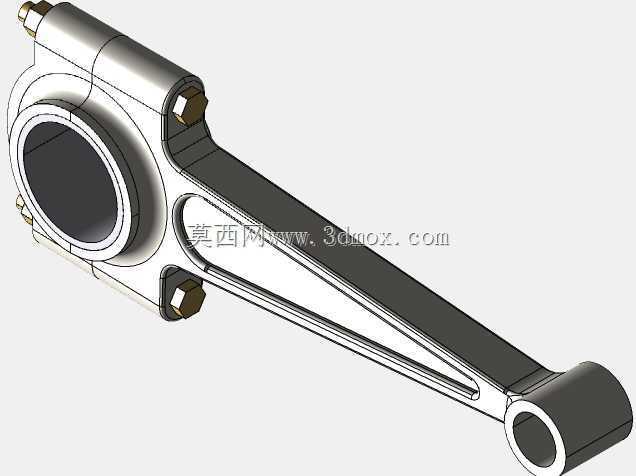

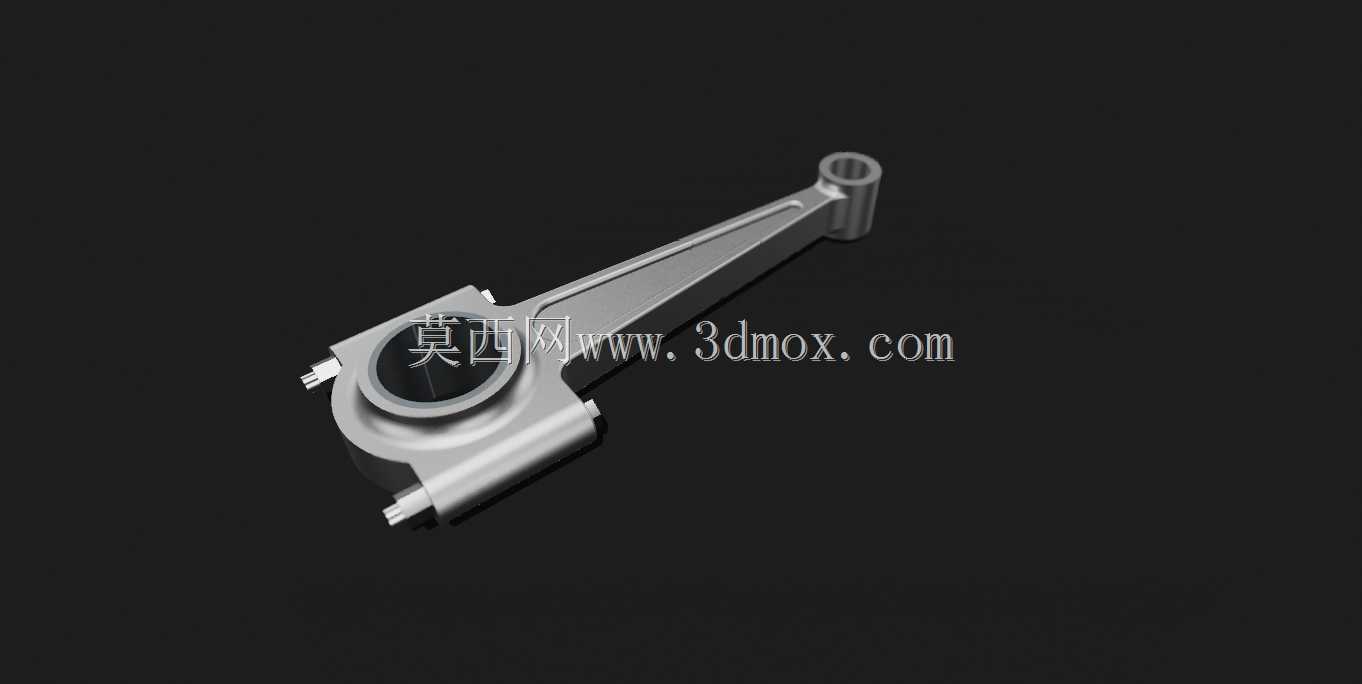

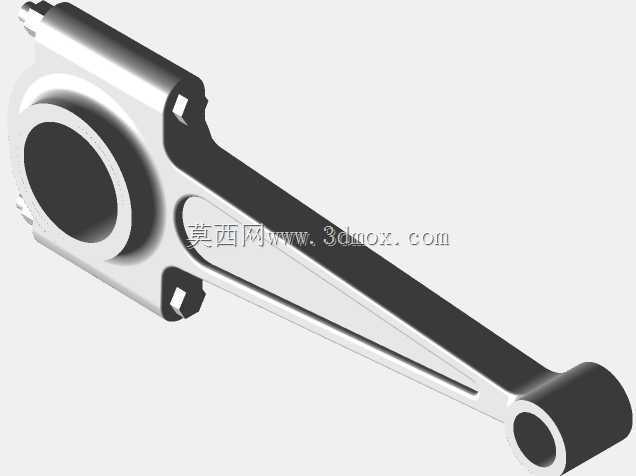

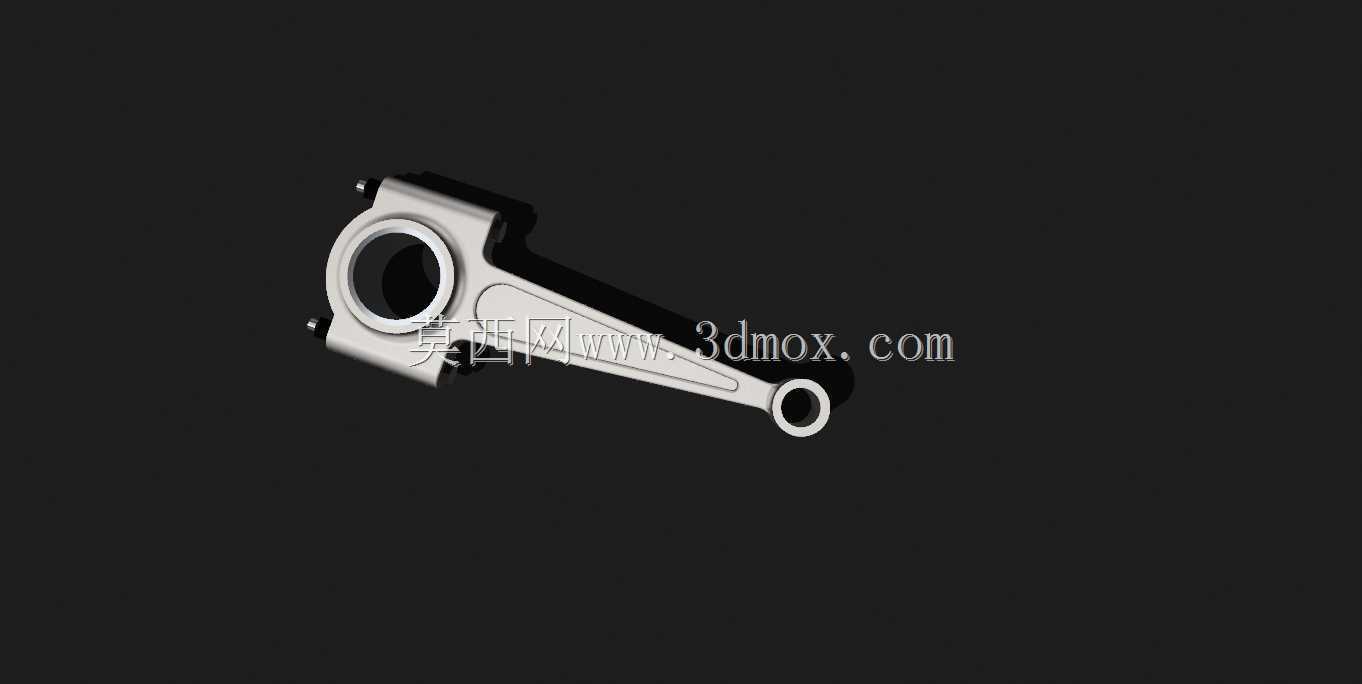

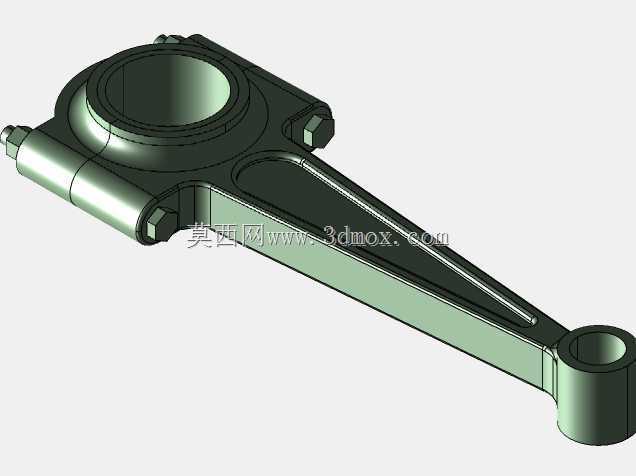

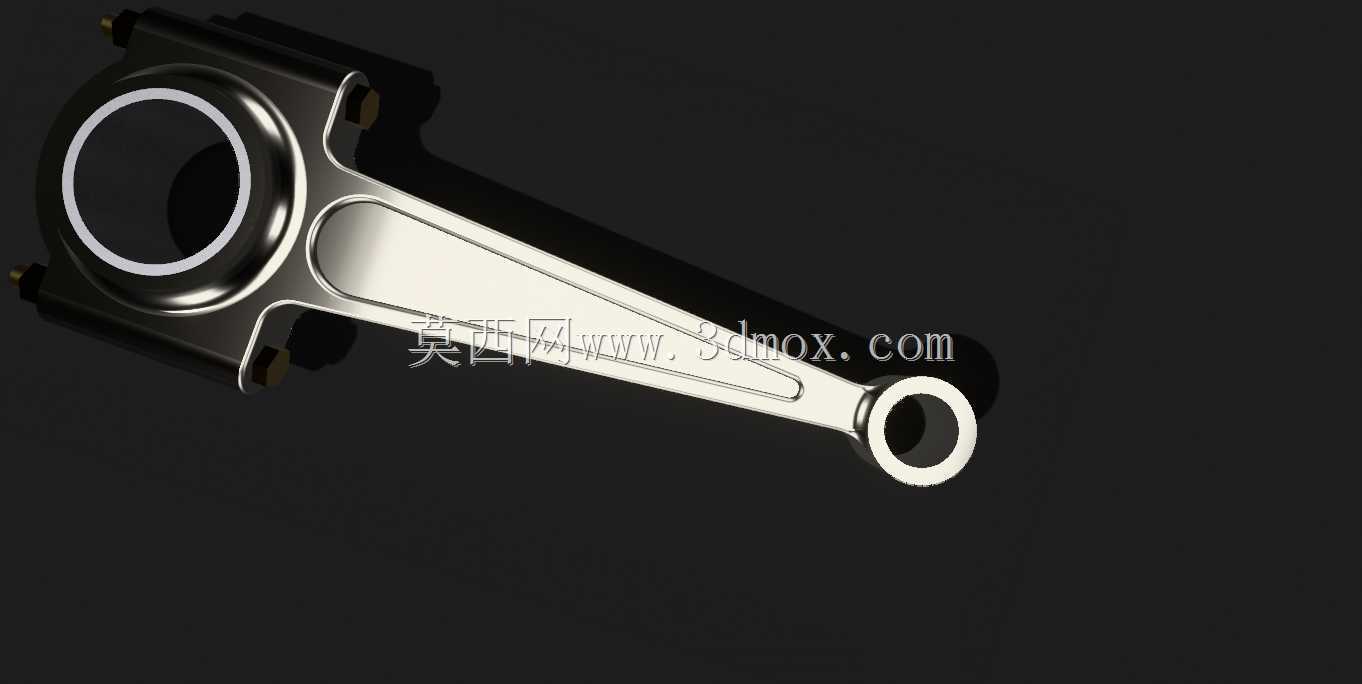

　　结构设计上，该重型连杆整体采用长杆身工字截面构型，区别于小排量乘用车连杆的短粗外形，大长度杆身可以适配重型柴油机较长的活塞行程，降低活塞侧推力、减小缸套偏磨。杆身截面做了中间收窄、向大小头平滑过渡的流线型设计，工字肋的壁厚沿杆长方向随弯矩分布梯度变化：靠近大小头的区域截面加厚，抵消铰接位置的应力集中，杆身中段在保证抗弯截面模量的前提下去除多余材料，既控制整机往复运动质量，降低曲轴动平衡配重负担，也避免高速运转时惯性力过大导致轴瓦烧蚀。

　　连杆小头为整圆环形结构，内部压装青铜衬套，与活塞销形成浮动或半浮动配合，小头外圆与杆身衔接处做了大圆弧过渡，避免活塞换向冲击时在衔接根部产生疲劳裂纹。大头为斜切或平切剖分结构，配对连杆盖通过高强度螺栓锁紧，剖分面设计有定位止口，保证大修拆装后大头孔的圆度与同轴度不会错位；大头孔内装配上下两片轴瓦，与曲轴连杆轴颈形成间隙配合的流体动压润滑界面，发动机运转时机油轴瓦油槽进入间隙，建立油膜隔离金属直接接触。

　　安装边界方面，建模时需要严格校核几个关键尺寸链：首先是大小头孔的中心距，该尺寸直接决定发动机活塞行程与压缩比，公差通常控制在0.05mm以内，中心距偏差过大会导致燃烧室容积超标、压缩比偏离设计值；其次是小头孔内径与活塞销外径的配合间隙、大头孔与轴瓦及连杆轴颈的配合间隙，间隙过小会出现热态抱轴，间隙过大则会产生冲击异响、加速轴瓦疲劳剥落。杆身外形在气缸体内的摆动包络面也需要提前做运动干涉校验：曲轴旋转带动连杆摆动时，杆身两侧与气缸体内壁、曲轴平衡块之间必须预留足够安全间隙，避免整机热态膨胀、部件受力形变后出现运动剐蹭。

　　工艺层面这类重型连杆一般采用模锻毛坯成型，材料选用40Cr或42CrMo合金结构钢，锻造后经调质处理获得均匀的综合力学性能，大小头孔最终采用精镗加工，保证孔的圆柱度、表面粗糙度以及两孔轴线的平行度要求，平行度误差超差会造成活塞偏磨、轴瓦偏载。三维结构设计阶段还需要对杆身做有限元疲劳校核，模拟发动机最大爆发压力工况下的拉应力分布，以及超速工况下的惯性力载荷，重点核查小头衬套孔周边、大头螺栓凸台、杆身工字截面过渡圆角这几个高应力区域，通过优化圆角半径、调整肋板厚度把峰值应力控制在材料疲劳极限以下，保障整机全生命周期的运行可靠性。
