工业用旋钮式调节锁紧装置三维结构

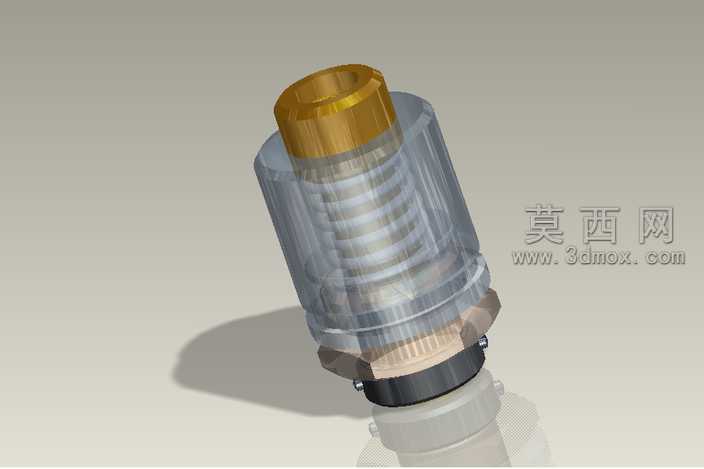

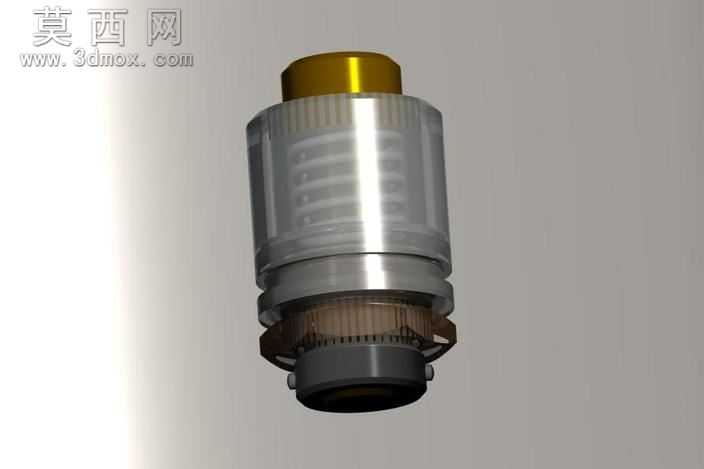

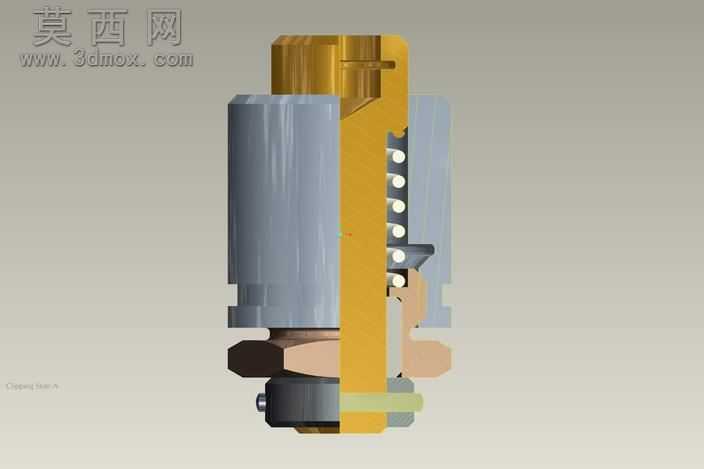

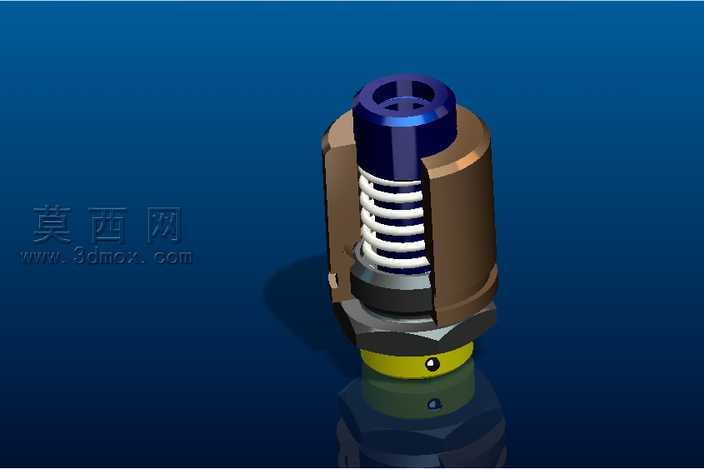

本作品为工业场景使用的旋钮式调节锁紧装置三维模型，采用Pro/Engineer Wildfire软件完成全参数化建模，建模过程严格遵循机械加工的公差配合逻辑，对每一处装配结构都做了干涉校验，确保各部件可实现真实的装配与运动模拟。模型整体采用同轴回转体结构布局，从上至下依次分为操作端、主体套筒、传动锁紧段、连接底座四个功能模块。建模阶段首先通过旋转特征构建主体套筒的基础轮廓，对套筒外壁的防滑滚花结构采用环形阵列特征实现，还原了金属滚花的细密凹凸纹理，同时保证滚花参数符合工业操作件的防滑设计标准；顶部操作旋钮采用金属金色材质渲染，建模时对旋钮边缘做了微小的圆角过渡处理，避免尖锐棱角带来的视觉生硬感，材质参数调整了金属粗糙度与反射率，模拟出黄铜镀层的温润金属光泽。中部主体套筒采用半透明磨砂工程塑料材质渲染，通过调整材质的透明度、折射参数与漫反射强度，还原了透明PC材质的朦胧质感，可隐约观察到套筒内部的层级装配结构，内部的环形定位凸台、导向卡槽均通过拉伸切除与阵列特征完成，每一处卡槽的尺寸都与内部传动件做了配合约束，保证转动调节时的行程限位准确。下部传动锁紧段的齿圈结构采用渐开线齿形参数建模，齿形精度符合通用机械传动的啮合标准，外部的弹性锁紧卡爪通过薄壁特征构建，调整了卡爪的壁厚参数以模拟金属弹片的形变特性，材质采用深褐色工程塑料搭配金属嵌件渲染，还原了耐磨复合材料的质感。最底部的连接底座采用哑光黑色金属材质，表面做了细微的喷砂纹理处理，底座上的连接孔位、定位止口均按照实际安装尺寸建模，可直接用于装配模拟。渲染阶段采用三点布光方案，主光源从侧上方打光突出主体的金属反光层次，辅助光源补亮暗部避免细节死黑，背景采用中性灰色调突出模型本身的结构层次，整体渲染效果清晰展现了装置的外观细节与内部结构逻辑，可用于产品方案展示、装配教学演示、机械结构参考等场景。
